Ersatzteile Yard-Man Schneefräsen YM 8413 DE Typ: 31AE9P3I801R (2007) Fahrantrieb

MTD Art.Nr.: E4-01563A-01

Hier können Sie Ersatzteile Yard-Man Schneefräsen YM 8413 DE Typ: 31AE9P3I801R (2007) Fahrantrieb einfach online kaufen.

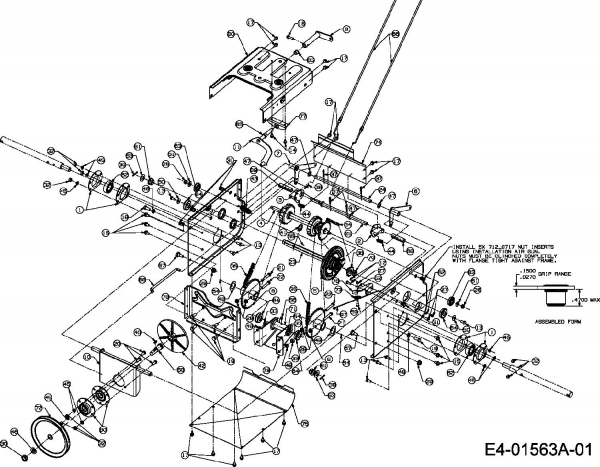

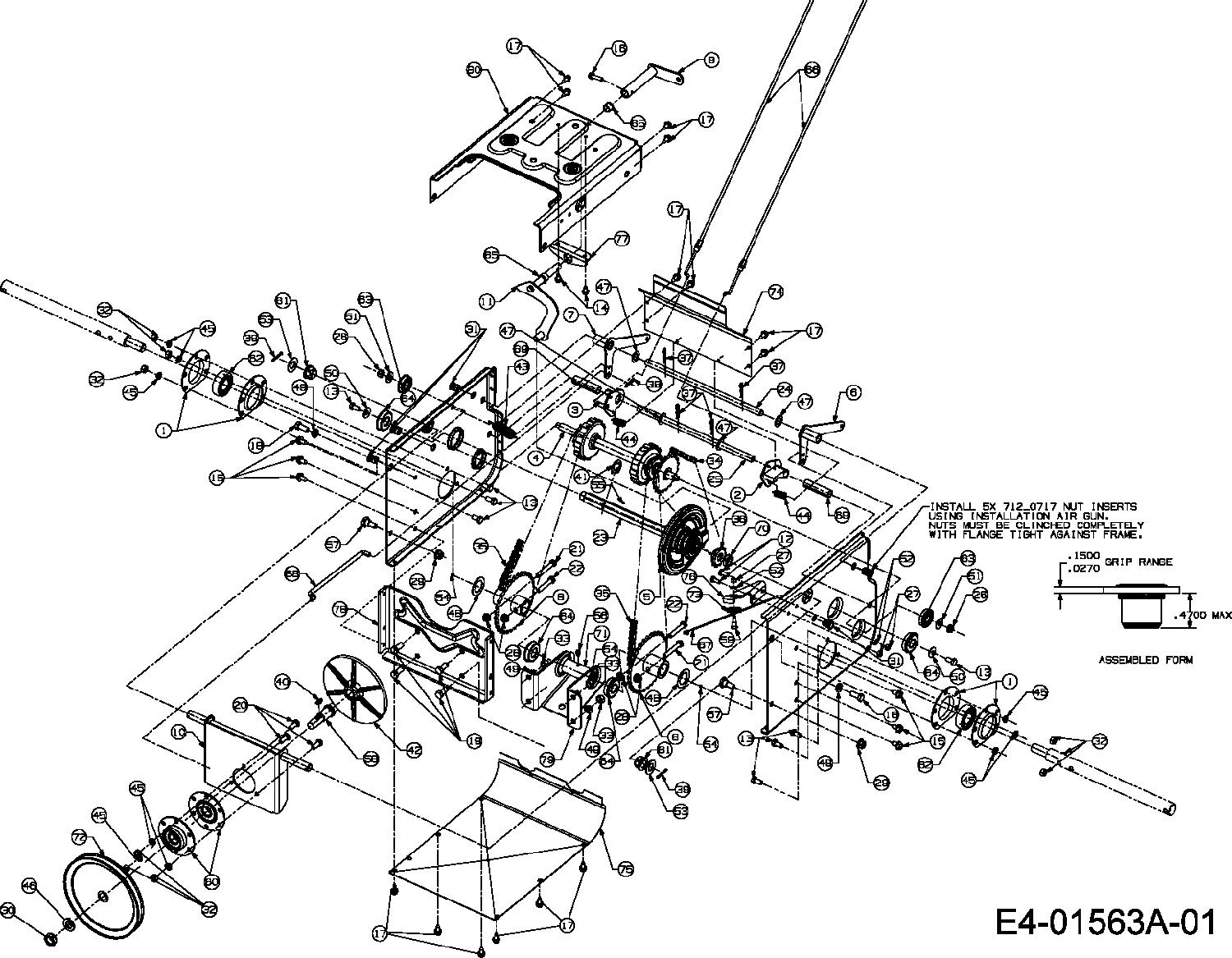

In der Skizze sind die Teile mit einer Zahl gekennzeichnet. Diese finden Sie in der Tabelle wieder und können so das Ersatzteil aus der Tabelle auswählen und online kaufen.

	Preis	Bild	kaufen
Ersatzteil
Teil 1 LAGERGEHÄUSE Art.Nr.: WG-05244A Part 1 HOUSING-BRG Article no.: WG-05244A Partie 1 CARTER COUSSINET Numéro d'article: WG-05244A	20,20 €
Teil 2 KLAUE VOLLSTÄNDIG Art.Nr.: WG-618-0279 Part 2 DOGG ASSEMBLY Article no.: WG-618-0279 Partie 2 M¢CHOIRE COMPLET Numéro d'article: WG-618-0279	37,72 €^**
Teil 3 KLAUE VOLLSTAENDIG Art.Nr.: WG-618-0280 Part 3 DOGG ASSEMBLY Article no.: WG-618-0280 Partie 3 M¢CHOIRE COMPLET Numéro d'article: WG-618-0280	45,23 €^**
Teil 4 RADANTRIEBSACHSE Art.Nr.: WG-618-0282D Part 4 SHAFT ASM-DRIVE Article no.: WG-618-0282D Partie 4 AXE COMPLET Numéro d'article: WG-618-0282D	385,53 €^**
Teil 5 REIBRAD VOLLSTAENDIG Art.Nr.: WG-618-04178 Part 5 FRICTION WHEEL ASSEMBLY Article no.: WG-618-04178 Partie 5 ROUE DE FRICTION COMPLET Numéro d'article: WG-618-04178	122,99 €^**
Teil 7 HALTER VOLLST. RECHTS Art.Nr.: WG-684-0119 Part 7 BRACKET ASSY W/FLAP Article no.: WG-684-0119 Partie 7 SUPPORT COMPLET DROIT Numéro d'article: WG-684-0119	52,87 €^**
Teil 12 6KT-SCHR.1/4-28:.625:GR5:STD Art.Nr.: WG-710-0195 Part 12 HHCS:1/4-28:.625:GR5:STD Article no.: WG-710-0195 Partie 12 VIS HEXAGONALE Numéro d'article: WG-710-0195	2,56 €
Teil 13 6KT-SCHR:5/16-18:.625:GR5:LOCK Art.Nr.: WG-710-0538 Part 13 HHCS:5/16-18:.625:GR5:LOCK Article no.: WG-710-0538 Partie 13 VIS HEX.:5/16-18:.625:GR.5:LOC Numéro d'article: WG-710-0538	3,52 €
Teil 14 6KT-SCHRAUBE:TT:1/4-20:0.500 Art.Nr.: WG-710-0599 Part 14 SCREW:TT:1/4-20:0.500:HXINDWSH Article no.: WG-710-0599 Partie 14 VIS A SIX PANS CREUX Numéro d'article: WG-710-0599	4,58 €
Teil 15 6KT-SCHRAUBE:TT:5/16-18:0.63 Art.Nr.: WG-710-0604A Part 15 SCR:TT:5/16-18:0.63:HXINDWSH Article no.: WG-710-0604A Partie 15 VIS 5/16-18:0.625 Numéro d'article: WG-710-0604A	3,74 €
Teil 16 6KT-SCHR:TT:1/4-20:1.0:HXINDWS Art.Nr.: WG-710-0788 Part 16 SCREW:TT:1/4-20:1.000:HXINDWSH Article no.: WG-710-0788 Partie 16 VIS A SIX PANS CREUX Numéro d'article: WG-710-0788	3,36 €
Teil 17 6KT-SCHRAUBE:TT:1/4-20:0.62 Art.Nr.: WG-710-1652 Part 17 SCR:TT:1/4-20:0.62:HXINDWSH Article no.: WG-710-1652 Partie 17 VIS HEX. TT:1/4-20:.625:HXINDW Numéro d'article: WG-710-1652	3,21 €
Teil 19 6KT-SCHR:3/8-16:.880:GR5:STD Art.Nr.: WG-710-3001 Part 19 SCREW HHCS:3/8-16:.880:GR5:STD Article no.: WG-710-3001 Partie 19 VIS HEX. 3/8-16:.880:GR5:STD Numéro d'article: WG-710-3001	3,09 €
Teil 20 6KT-SCHR:5/16-18:0.75 GR5:STD Art.Nr.: WG-710-3008 Part 20 HHCS:5/16-18:0.75:GR5:STD Article no.: WG-710-3008 Partie 20 VIS 5/16-18:.75:GR5:STD Numéro d'article: WG-710-3008	2,68 €
Teil 22 6KT-SCHR:5/16-18:1.75:GR5:STD Art.Nr.: WG-710-3180 Part 22 HHCS:5/16-18:1.75:GR5:STD Article no.: WG-710-3180 Partie 22 VIS HEX. 5/16-18:1.75:GR5:STD Numéro d'article: WG-710-3180	4,75 €
Teil 23 ANTRIEBSWELLE:.75:SKT. 900 Art.Nr.: WG-711-04279 Part 23 DRIVE SHAFT:.75:HEX 900 Article no.: WG-711-04279 Partie 23 ARBRE D ENTRAIN.:.75 HEX. 900 Numéro d'article: WG-711-04279	90,94 €^**
Teil 26 6KT-S-MUTTER:3/8-24:GR2:NYLON Art.Nr.: WG-712-0116 Part 26 NUT:JAMLK:3/8-24:GR2:NYLON Article no.: WG-712-0116 Partie 26 ECROU HEXAGONAL: 3/8-24:GR5: Numéro d'article: WG-712-0116	3,69 €
Teil 27 6KT-MUTTER:1/4-28:GR5 Art.Nr.: WG-712-0138 Part 27 NUT:HEX:1/4-28:GR5 Article no.: WG-712-0138 Partie 27 ECROU HEX. 1/4-28" Numéro d'article: WG-712-0138	2,68 €
Teil 28 6KT-S-BUNDMUTTER:5/16-18:GRN5 Art.Nr.: WG-712-04063 Part 28 NUT:HEXFLGLK:5/16-18:GRN5:NYL Article no.: WG-712-04063 Partie 28 ECROU HEX. AVEC FLANC Numéro d'article: WG-712-04063	4,31 €
Teil 29 6KT-S-BUNDMUTTER 3/8-16:GRN5 Art.Nr.: WG-712-04065 Part 29 NUT:HEXFLGLK:3/8-16:GRN5:NYLON Article no.: WG-712-04065 Partie 29 ECROU HEXAGONAL Numéro d'article: WG-712-04065	4,19 €
Teil 30 S-MUTTER:5/8-18:GR5:NYLON Art.Nr.: WG-712-0413 Part 30 NUT:JAMLK:5/8-18:GR5:NYLON Article no.: WG-712-0413 Partie 30 ECROU FUSIBLE:5/8-18:GR5:NYLON Numéro d'article: WG-712-0413	8,84 €
Teil 32 6KT-MUTTER:5/16-18:GR5 Art.Nr.: WG-712-3010 Part 32 NUT:HEX:5/16-18:GR5 Article no.: WG-712-3010 Partie 32 ECROU HEX. 5/16-18:GR5 Numéro d'article: WG-712-3010	3,03 €
Teil 33 6KT-MUTTER:3/8-16:GR5 Art.Nr.: WG-712-3017 Part 33 NUT:HEXJAM:3/8-16:GR5 Article no.: WG-712-3017 Partie 33 ECROU HEXAGONAL Numéro d'article: WG-712-3017	2,56 €
Teil 34 ROLLENKETTE:NR.41X1/2"X36GL Art.Nr.: WG-713-0284 Part 34 CHAIN:ENDLESS#41 X .500P X 36L Article no.: WG-713-0284 Partie 34 CHAINE DE 993.I Numéro d'article: WG-713-0284	34,11 €^**
Teil 35 ROLLENKETTE Art.Nr.: WG-713-0286 Part 35 3 Article no.: WG-713-0286 Partie 35 CHAINE DE 993.I Numéro d'article: WG-713-0286	34,62 €^**
Teil 36 KETTENRITZEL 10Z.:#41 X .500 Art.Nr.: WG-713-04015 Part 36 SPROCKET 10T:#41 X .500 Article no.: WG-713-04015 Partie 36 PIGNON DE CHAINE Numéro d'article: WG-713-04015	15,36 €
Teil 37 FEDERSTECKER:.08 X 1.42" Art.Nr.: WG-714-0101 Part 37 PIN:COT:INT:.08 X 1.42 Article no.: WG-714-0101 Partie 37 GOUPILLE ¡ RESSORT:.08 x 1,42" Numéro d'article: WG-714-0101	2,56 €
Teil 38 FEDERSTECKER:.072DIA x 1.13 LG Art.Nr.: WG-714-0104 Part 38 PIN:COT:.072 DIA x 1.13 LG Article no.: WG-714-0104 Partie 38 GOUPILLE Numéro d'article: WG-714-0104	2,42 €
Teil 39 SPLINT:1/8 x 1.0" Art.Nr.: WG-714-0115 Part 39 PIN:COT:SPLIT:1/8 X 1.0 Article no.: WG-714-0115 Partie 39 GOUPILLE FENDUE 1/8 x 1.0 Numéro d'article: WG-714-0115	3,21 €
Teil 40 SCHEIBENFEDER NR.61 3/16X5/8" Art.Nr.: WG-714-0388 Part 40 KEY-WOODRUFF NR.61 3/16X5/8" Article no.: WG-714-0388 Partie 40 RESSORT ¡ DISQ.NR.61 3/16X5/8" Numéro d'article: WG-714-0388	7,70 €
Teil 41 SICHERUNGSRING:AUSSEN:0.87" Art.Nr.: WG-716-0136 Part 41 RING:RET:EXT:0.87:E-87 Article no.: WG-716-0136 Partie 41 CIRCLIPS:TYPE E:.875 DIA Numéro d'article: WG-716-0136	2,95 €
Teil 42 ANTRIEBSSCHEIBE Art.Nr.: WG-717-0302 Part 42 DRIVE DISC Article no.: WG-717-0302 Partie 42 DISQUE D ENTRAINEMENT Numéro d'article: WG-717-0302	71,08 €^**
Teil 43 ZUGFEDER .730 OD X 4.31 Art.Nr.: WG-732-0121 Part 43 SPR:EXTN:.730 OD X 4.31 Article no.: WG-732-0121 Partie 43 RESS. DE TRACT. .730 OD X 4.31 Numéro d'article: WG-732-0121	12,45 €
Teil 44 ZUGFEDER: .48 OD x 2.03 Art.Nr.: WG-732-0209 Part 44 SPR:EXTN:.48 OD x 2.03 Article no.: WG-732-0209 Partie 44 RESSORT DE TRACT. Numéro d'article: WG-732-0209	7,33 €
Teil 45 FEDERRING:5/16" NORMALAUSF. Art.Nr.: WG-736-0119 Part 45 WASHER:LOCK:5/16:SPLT:REG Article no.: WG-736-0119 Partie 45 RONDELLE Numéro d'article: WG-736-0119	3,09 €
Teil 46 FEDERRING:5/8" NORMALAUSF. Art.Nr.: WG-736-0158 Part 46 WASHER:LOCK:5/8:SPLT:REG Article no.: WG-736-0158 Partie 46 RONDELLE GROWER Numéro d'article: WG-736-0158	3,09 €
Teil 47 U-SCHEIBE:0.526x0.940x0.049 Art.Nr.: WG-736-0160 Part 47 WASH:FLAT:0.526x0.940x0.049 Article no.: WG-736-0160 Partie 47 RONDELLE 536 IDX.930ODX.050 Numéro d'article: WG-736-0160	2,88 €
Teil 48 U-SCHEIBE:1.025x1.635x0.03:HD Art.Nr.: WG-736-0163 Part 48 WASH:FLAT:1.025x1.635x0.030:HD Article no.: WG-736-0163 Partie 48 RONDELLE 1.03X1.63X.03 Numéro d'article: WG-736-0163	9,62 €
Teil 49 FEDERRING 3/8" SCHW. AUSF. Art.Nr.: WG-736-0217 Part 49 WASHER:LOCK:3/8:HEAVY DUTY Article no.: WG-736-0217 Partie 49 RONDELLE GROWER Numéro d'article: WG-736-0217	2,47 €
Teil 50 TELLERFEDER:0.336X0.885X.060 Art.Nr.: WG-736-0242 Part 50 WASH:BLVL:0.336X0.885X0.060 Article no.: WG-736-0242 Partie 50 RONDELLE CONIQUE.340X.872X.060 Numéro d'article: WG-736-0242	3,74 €
Teil 51 U-SCHEIBE:0.396 x0.885 x0.060 Art.Nr.: WG-736-0300 Part 51 WASH:FLAT:0.396X0.885X0.060 Article no.: WG-736-0300 Partie 51 RONDELLE Numéro d'article: WG-736-0300	2,56 €
Teil 52 FEDERRING:1/4" NORMALAUSF. Art.Nr.: WG-736-0329 Part 52 WASH:LOCK:1/4:SPLT:REG Article no.: WG-736-0329 Partie 52 RONDELLE GROWER Numéro d'article: WG-736-0329	2,95 €
Teil 53 SCHEIBE Art.Nr.: WG-736-0623 Part 53 washer Article no.: WG-736-0623 Partie 53 RONDELLE Numéro d'article: WG-736-0623	3,09 €
Teil 54 FETT:ARCTIC:EP NLGI 1-58F Art.Nr.: WG-737-0318 Part 54 GREASE-ARCTIC:EP NLGI 1-58F Article no.: WG-737-0318 Partie 54 GRAISSE: ARCTIC:EP NLGI 1-58F Numéro d'article: WG-737-0318	58,94 €^**
Teil 56 SCHMIERNIPPEL:3/16:LNC#70 Art.Nr.: WG-737-3000 Part 56 FTG:3/16:LNC:#70:DRIVE LUBE Article no.: WG-737-3000 Partie 56 GRAISSEUR Numéro d'article: WG-737-3000	3,57 €
Teil 57 SHLT-SCHRAUBE:.498x.332:3/8-16 Art.Nr.: WG-738-0143 Part 57 SCR:SHLDR:0.498x0.332:3/8-16 Article no.: WG-738-0143 Partie 57 VIS EPAULEE Numéro d'article: WG-738-0143	9,52 €
Teil 58 ANTRIEBSSPINDEL Art.Nr.: WG-738-0279 Part 58 SPDL:PLT:DR Article no.: WG-738-0279 Partie 58 BIELLE DE COMMANDE Numéro d'article: WG-738-0279	62,71 €^**
Teil 59 SCHULTER-SCHRAUBE 1/4-28:.375 Art.Nr.: WG-738-0924 Part 59 HEX SCREW Article no.: WG-738-0924 Partie 59 AXE Numéro d'article: WG-738-0924	2,84 €
Teil 60 LAGERGEHÄUSE Art.Nr.: WG-741-0163A Part 60 COVER, BEARING Article no.: WG-741-0163A Partie 60 CARTER DE COUSSINET Numéro d'article: WG-741-0163A	34,06 €^**
Teil 61 SECHSKANT-FLANSCHLAGER Art.Nr.: WG-741-0225 Part 61 HEX FLANGE BEARING Article no.: WG-741-0225 Partie 61 BAGUE HEXAGONALE TEFLON 6 PANS Numéro d'article: WG-741-0225	4,41 €
Teil 62 KUGELLAGER Art.Nr.: WG-741-04025 Part 62 SELF-ALIGNING BEARING Article no.: WG-741-04025 Partie 62 ROULEMENT ¡ BILLES Numéro d'article: WG-741-04025	40,06 €^**
Teil 63 KUGELLAGER Art.Nr.: WG-741-04076 Part 63 SELF-ALIGNING BEARING Article no.: WG-741-04076 Partie 63 ROULEMENT ¡ BILLES Numéro d'article: WG-741-04076	12,98 €
Teil 64 KUGELLAGER:17x40x12:6203:DS Art.Nr.: WG-741-0563 Part 64 BRG:BALL:17x40x12:6203:DS Article no.: WG-741-0563 Partie 64 ROULEMENT ¡ BILL.:17x40x12: Numéro d'article: WG-741-0563	45,64 €^**
Teil 65 FLANSCHLAGER Art.Nr.: WG-741-0748 Part 65 Bearing flange Article no.: WG-741-0748 Partie 65 BAGUE Numéro d'article: WG-741-0748	11,58 €
Teil 66 BOWDENZUG Art.Nr.: WG-746-0949A Part 66 CONTROL CABLE Article no.: WG-746-0949A Partie 66 CABLE ACCELERATEUR Numéro d'article: WG-746-0949A	42,70 €^**
Teil 67 BOWDENZUG Art.Nr.: WG-746-0951 Part 67 CABLE-ERS CONTROL 62,26 Article no.: WG-746-0951 Partie 67 COMMANDE BOWDEN Numéro d'article: WG-746-0951	43,82 €^**
Teil 68 KUPPLUNGSSTANGE Art.Nr.: WG-747-0973 Part 68 ROD-LOCKOUT Article no.: WG-747-0973 Partie 68 TRINGLE Numéro d'article: WG-747-0973	17,30 €
Teil 69 DISTANZHÜLSE Art.Nr.: WG-750-0903 Part 69 SPACER Article no.: WG-750-0903 Partie 69 ENTRETOISE Numéro d'article: WG-750-0903	11,16 €
Teil 70 DISTANZBUCHSE 0.675X1X0.23 Art.Nr.: WG-750-0997 Part 70 SPACER 0.675X1X0.23 Article no.: WG-750-0997 Partie 70 DOUILLE DE DIST. 0.675X1X0.23 Numéro d'article: WG-750-0997	11,16 €
Teil 71 DISTANZBUCHSE Art.Nr.: WG-750-1302B Part 71 DISTANCE BUSH Article no.: WG-750-1302B Partie 71 DOUILLE DE DISTANCE Numéro d'article: WG-750-1302B	11,67 €
Teil 72 KEILRIEMENSCHEIBE Art.Nr.: WG-756-0344 Part 72 PULLEY Article no.: WG-756-0344 Partie 72 POULIE DE COURR. TRAPÜZO§DALE Numéro d'article: WG-756-0344	83,24 €^**
Teil 73 UMLENKROLLE Art.Nr.: WG-756-0625 Part 73 Guide pulley Article no.: WG-756-0625 Partie 73 POULIE Numéro d'article: WG-756-0625	10,27 €
Teil 78 RAHMENBEFESTIGUNG Art.Nr.: WG-784-0406 Part 78 SUPPORT BRACKET: FRAME Article no.: WG-784-0406 Partie 78 SUPPORT Numéro d'article: WG-784-0406	49,16 €^**
Teil 79 HALTERUNG ACHSLAGER Art.Nr.: WG-784-0407 Part 79 SUPPORT BRKT:AXLE BEARING Article no.: WG-784-0407 Partie 79 SUPPORT Numéro d'article: WG-784-0407	47,01 €^**
