Für eine größere Ansicht klicken Sie auf das Vorschaubild

Ersatzteile Gutbrod Rasentraktoren DLX 96 SA Typ: 13AA606F690 (2004) Mähwerk F (38"/96cm)

MTD Art.Nr.: E3-02196A-01

Hier können Sie Ersatzteile Gutbrod Rasentraktoren DLX 96 SA Typ: 13AA606F690 (2004) Mähwerk F (38"/96cm) einfach online kaufen.

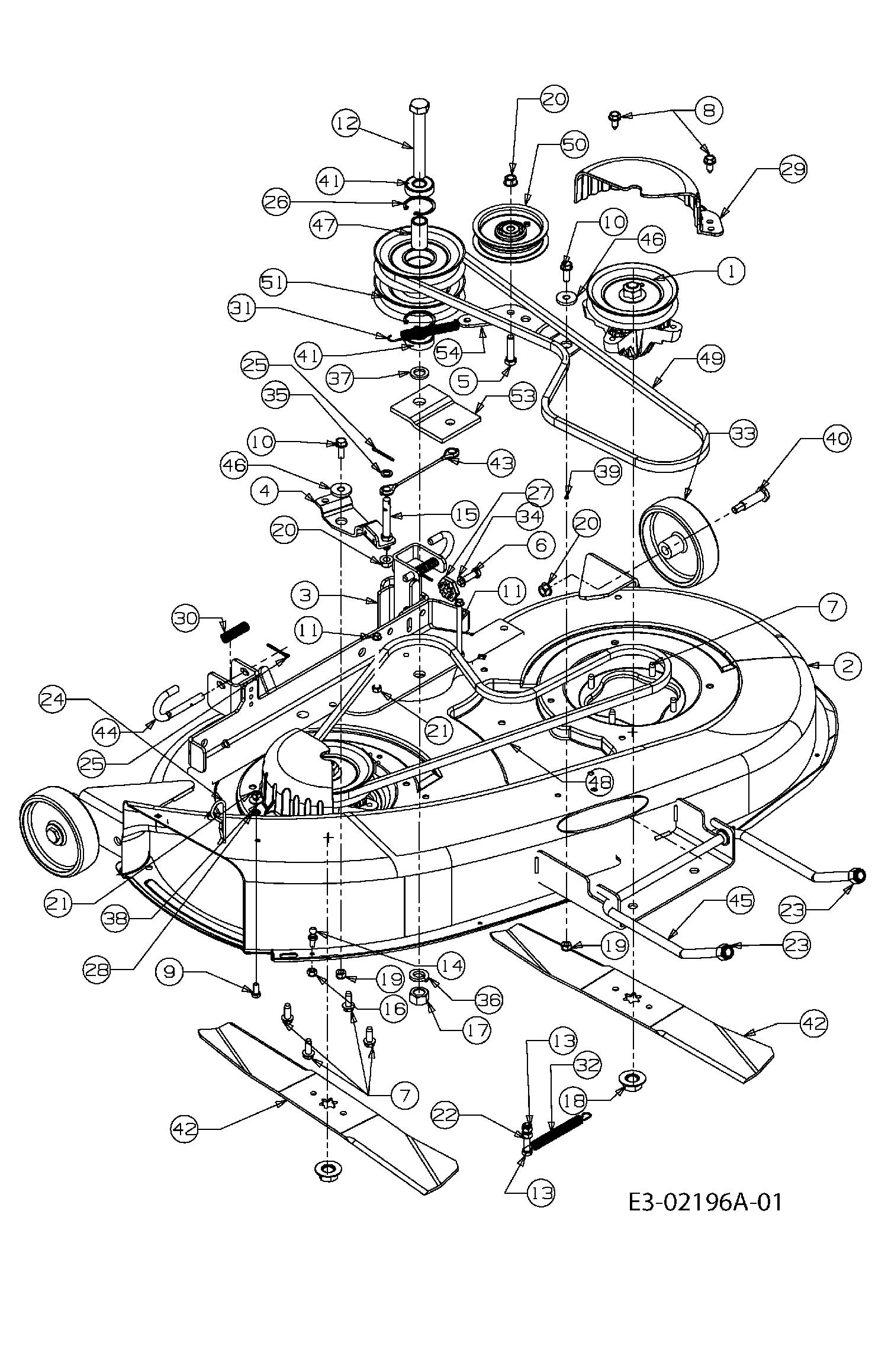

In der Skizze sind die Teile mit einer Zahl gekennzeichnet. Diese finden Sie in der Tabelle wieder und können so das Ersatzteil aus der Tabelle auswählen und online kaufen.

	Preis	Bild	kaufen
Ersatzteil
Teil 1 MESSERSPINDEL VOLLST. 38" Art.Nr.: WG-618-0688 Part 1 SPINDEL ASM-38" Article no.: WG-618-0688 Partie 1 PALIER LAME COMPLET 38" Numéro d'article: WG-618-0688	163,96 €^**
Teil 3 HALTER-DECKAUFHÄNGUNG G-DECK Art.Nr.: WG-683-0254 Part 3 BRACKET-DECK ADJUSTMENT Article no.: WG-683-0254 Partie 3 SUPPORT Numéro d'article: WG-683-0254	30,00 €^**
Teil 4 MESSERBREMSE VOLLST. Art.Nr.: WG-683-0440 Part 4 BRAKE ASM:BLADE Article no.: WG-683-0440 Partie 4 FREIN DE LAME Numéro d'article: WG-683-0440	49,90 €^**
Teil 5 6KT-SCHR:3/8-16:1.50:GR5 Art.Nr.: WG-710-0344 Part 5 HHCS:3/8-16:1.50:GR5:FTHD Article no.: WG-710-0344 Partie 5 VIS HEX.:3/8-16:1.50:GR5:SPEC Numéro d'article: WG-710-0344	7,25 €
Teil 6 6KT-SCHR:5/16-18:1.25:GR5:STD Art.Nr.: WG-710-0528 Part 6 HHCS:5/16-18:1.25:GR5:STD Article no.: WG-710-0528 Partie 6 VIS HEX. 5/16-18:1.25:GR5:STD Numéro d'article: WG-710-0528	3,36 €
Teil 7 6KT-SCHR:TT:5/16-18:.88:HXINDS Art.Nr.: WG-710-0650 Part 7 SCR:TT:5/16-18:0.88:HXINDWSH Article no.: WG-710-0650 Partie 7 VIS HEX.:TT:5/16-18:0.875 Numéro d'article: WG-710-0650	3,14 €
Teil 8 6KT-SCHR:AB:5/16-12:0.750 Art.Nr.: WG-710-0726 Part 8 SCR:AB:5/16-12:0.750:HXINDWSH Article no.: WG-710-0726 Partie 8 VIS 5/16-12:0.750:HXINDWS Numéro d'article: WG-710-0726	3,09 €
Teil 9 6KT-SCHR:1/4-20:0.62:GR5:STD Art.Nr.: WG-710-0751 Part 9 HHCS:1/4-20:0.62:GR5:STD Article no.: WG-710-0751 Partie 9 VIS HEX.: 1/4-20:.620:GR5:STD Numéro d'article: WG-710-0751	2,88 €
Teil 10 6KT-SCHR:5/16-18:0.88:GR5 Art.Nr.: WG-710-1238 Part 10 HHWSH:5/16-18:0.88:GR5 Article no.: WG-710-1238 Partie 10 VIS HHWSH:5/16-18:.875:GR5:STD Numéro d'article: WG-710-1238	2,56 €
Teil 11 6KT-SCHR:TT:1/4-20:4.00:HXINDW Art.Nr.: WG-710-1830 Part 11 SCREW:TT:1/4-20:4.00:HXINDWSH Article no.: WG-710-1830 Partie 11 VIS HEX.TT1/4-20:4.00HXINDWSH Numéro d'article: WG-710-1830	11,03 €
Teil 12 SKT-SCHRAUBE 5/8-18:4.25"LG. Art.Nr.: WG-710-3151 Part 12 BOLT-HEX Article no.: WG-710-3151 Partie 12 VIS Numéro d'article: WG-710-3151	17,89 €
Teil 13 6KT-SCHR:5/16-18:1.75:GR5:STD Art.Nr.: WG-710-3180 Part 13 HHCS:5/16-18:1.75:GR5:STD Article no.: WG-710-3180 Partie 13 VIS HEX. 5/16-18:1.75:GR5:STD Numéro d'article: WG-710-3180	4,75 €
Teil 14 GEWINDESTIFT:6KT:1/4-20 Art.Nr.: WG-711-04069 Part 14 PIN:GRASSCATCHER:1/4-20 Article no.: WG-711-04069 Partie 14 GOUPILLE 1/4-20 Numéro d'article: WG-711-04069	12,43 €
Teil 16 6KT-S-MUTTER:1/4-20:GR8:NYLON Art.Nr.: WG-712-0324 Part 16 NUT:HEXLK:1/4-20:GR8:NYLON Article no.: WG-712-0324 Partie 16 ECROU HEX.:1/4-20:GR8:NYLON Numéro d'article: WG-712-0324	3,31 €
Teil 17 MUTTER 5/8-18 Art.Nr.: WG-712-0337 Part 17 NUT-HEX Article no.: WG-712-0337 Partie 17 ECROU Numéro d'article: WG-712-0337	9,62 €
Teil 18 6KT-BUNDMUTTER:5/8-18 Art.Nr.: WG-712-05134 Part 18 NUT:FLG:5/8-18 Article no.: WG-712-05134 Partie 18 ÜCROU HEX. AV. FLANC: 5/8-18 Numéro d'article: WG-712-05134	4,31 €
Teil 19 6KT-S-MUTTER:5/16-18:GRN5:NYL Art.Nr.: WG-712-0429 Part 19 NUT:HEXLK:5/16-18:GRN5:NYLON Article no.: WG-712-0429 Partie 19 ECROU Numéro d'article: WG-712-0429	4,41 €
Teil 20 S-MUTTER:FLGLK:3/8-16:GRF Art.Nr.: WG-712-0431 Part 20 NUT:FLGLK:3/8-16:GRF:TOPLK Article no.: WG-712-0431 Partie 20 ECROU STOP 3/8-16:GRF Numéro d'article: WG-712-0431	2,95 €
Teil 21 6KT-MUTTER:1/4-20:GR5 Art.Nr.: WG-712-3006 Part 21 NUT:HEX:1/4-20:GR5 Article no.: WG-712-3006 Partie 21 ECROU HEXAGONAL Numéro d'article: WG-712-3006	3,03 €
Teil 22 6KT-MUTTER:5/16-18:GR5 Art.Nr.: WG-712-3010 Part 22 NUT:HEX:5/16-18:GR5 Article no.: WG-712-3010 Partie 22 ECROU HEX. 5/16-18:GR5 Numéro d'article: WG-712-3010	3,03 €
Teil 23 6KT-S-MUTTER:1/2-13:GRN8:NYLON Art.Nr.: WG-712-3083 Part 23 NUT:HEXLK:1/2-13:GRN8:NYLON Article no.: WG-712-3083 Partie 23 ECROU HEX. 1/2-13:GRB:NYLON Numéro d'article: WG-712-3083	3,03 €
Teil 24 FEDERSTECKER: .148 x 3.00 LG Art.Nr.: WG-714-0117 Part 24 PIN:COT:INT: .148 x 3.00 Article no.: WG-714-0117 Partie 24 GOUPILLE 5/8" Numéro d'article: WG-714-0117	4,41 €
Teil 25 SPLINT:1/8 x 1.25 Art.Nr.: WG-714-0470 Part 25 PIN:COT:SPLIT:1/8X1.25 Article no.: WG-714-0470 Partie 25 EPINGLE EX AF-43010 Numéro d'article: WG-714-0470	4,58 €
Teil 26 SEEGERING Art.Nr.: WG-716-3020 Part 26 RING-INTERNAL SNAP Article no.: WG-716-3020 Partie 26 CLIPS Numéro d'article: WG-716-3020	7,37 €
Teil 27 ZAHNRAD:Z10:DECKEINSTELLUNG Art.Nr.: WG-717-04074 Part 27 GEAR:DECK:ADJUSTMENT Article no.: WG-717-04074 Partie 27 PIGNON HAUTEUR PLATEAU Numéro d'article: WG-717-04074	11,69 €
Teil 28 HALTERUNGSRING:BOLZEN:1/4-20 Art.Nr.: WG-726-0233 Part 28 NUT:PUSH:1/4-20 Article no.: WG-726-0233 Partie 28 RONDELLE Numéro d'article: WG-726-0233	2,61 €
Teil 29 KEILRIEMENABDECKUNG Art.Nr.: WG-731-2486A Part 29 731-2486A Article no.: WG-731-2486A Partie 29 CARTER PROTECTION DE PALIER Numéro d'article: WG-731-2486A	18,00 €
Teil 30 DRUCKFEDER: .531 OD x 1.75 LG Art.Nr.: WG-732-0306A Part 30 COMP.SPRING: .531 OD x 1.75 LG Article no.: WG-732-0306A Partie 30 RESSORT DE PRESSION Numéro d'article: WG-732-0306A	5,47 €
Teil 31 ZUGFEDER: .53 OD x 4.75 LG Art.Nr.: WG-732-0470A Part 31 EXTENSION SPRING .53 OD X 4.75 Article no.: WG-732-0470A Partie 31 RESSORT Numéro d'article: WG-732-0470A	10,94 €
Teil 32 ZUGFEDER:.50 DIA x 5.0 LG Art.Nr.: WG-732-1165 Part 32 SPR:EXTN:.50 DIA x 5.0 LG Article no.: WG-732-1165 Partie 32 ZUGFEDER:.50 DIA x 5.0 LG Numéro d'article: WG-732-1165	7,86 €
Teil 33 DECKRAD:5.0 x 1.38 Art.Nr.: WG-734-06265 Part 33 WHEEL:DECK 5.0 X 1.38 Article no.: WG-734-06265 Partie 33 ROULETTE DE PLATEAU Numéro d'article: WG-734-06265	9,78 €^**
Teil 34 FEDERRING:5/16" NORMALAUSF. Art.Nr.: WG-736-0119 Part 34 WASHER:LOCK:5/16:SPLT:REG Article no.: WG-736-0119 Partie 34 RONDELLE Numéro d'article: WG-736-0119	3,09 €
Teil 35 U-SCHEIBE:0.380x0.630x0.063 Art.Nr.: WG-736-0140 Part 35 WASH:FLAT:0.380x0.630x0.063 Article no.: WG-736-0140 Partie 35 RONDELLE .385 ID X .62 OD Numéro d'article: WG-736-0140	3,09 €
Teil 36 FEDERRING:5/8" NORMALAUSF. Art.Nr.: WG-736-0158 Part 36 WASHER:LOCK:5/8:SPLT:REG Article no.: WG-736-0158 Partie 36 RONDELLE GROWER Numéro d'article: WG-736-0158	3,09 €
Teil 37 U-SCHEIBE:0.630x1.015x0.120 Art.Nr.: WG-736-0162 Part 37 WASH:FLAT:0.630x1.015x0.120 Article no.: WG-736-0162 Partie 37 RONDELLE .635X.93X.1" Numéro d'article: WG-736-0162	4,67 €
Teil 38 TELLERFEDER:0.260x0.755x.062 Art.Nr.: WG-736-0270 Part 38 WASH:BLVL:0.260X0.755X0.062 Article no.: WG-736-0270 Partie 38 RONDELLE GROWER Numéro d'article: WG-736-0270	3,09 €
Teil 40 SCHULTERSCHR:.498x1.520:3/8-16 Art.Nr.: WG-738-0373 Part 40 SCR:SHLDR:0.498 X 1.520:3/8-16 Article no.: WG-738-0373 Partie 40 VIS A EPAULE .496x1.525:3/8-16 Numéro d'article: WG-738-0373	7,23 €
Teil 41 KUGELLAGER:.625x40x12:6203:DS Art.Nr.: WG-741-0524 Part 41 BRG:BALL:.625x40x12:6203:DS Article no.: WG-741-0524 Partie 41 ROULEMENT Numéro d'article: WG-741-0524	19,21 €
Teil 42 MESSER 19.38"LG:LOW LIFT:MULCH Art.Nr.: WG-742-0675-637 Zur Zeit nicht lieferbar Part 42 BLADE 19.38"LG:MULCH:LOW:6 PT Article no.: WG-742-0675-637 currently not available Partie 42 LAME PLATE COUPE 96 CM Numéro d'article: WG-742-0675-637 actuellement indisponible
Teil 43 AUSHUB-SEIL Art.Nr.: WG-746-0970 Part 43 BRAKE CABLE Article no.: WG-746-0970 Partie 43 CABLE DE FREIN Numéro d'article: WG-746-0970	12,11 €
Teil 44 ABSTECKBÜGEL:DECKFREIGABE:.375 Art.Nr.: WG-747-1116 Part 44 ROD:HNDL:DECK REL .375 DIA Article no.: WG-747-1116 Partie 44 GOUPILLE Numéro d'article: WG-747-1116	15,71 €
Teil 45 BÜGEL-DECKAUSHEBUNG-VORNE: Art.Nr.: WG-747-1130B Part 45 ROD DECK FRONT ADJUST 5" DIA Article no.: WG-747-1130B Partie 45 ETRIER-RELEVAGE AVANT Numéro d'article: WG-747-1130B	51,81 €^**
Teil 46 FÜHRUNGSBUCHSE:Ò.625 x Ò.324 Art.Nr.: WG-748-0331 Zur Zeit nicht lieferbar Part 46 SPCR:SHLDR:.625 DIA x.324 DIA Article no.: WG-748-0331 currently not available Partie 46 ENTRETOISE Numéro d'article: WG-748-0331 actuellement indisponible
Teil 47 DISTANZSTÜCK Art.Nr.: WG-750-0932A Part 47 SPACER Article no.: WG-750-0932A Partie 47 ENTRETOISE Numéro d'article: WG-750-0932A	31,16 €^**
Teil 48 KEILRIEMEN Art.Nr.: WG-754-0326 Part 48 V-BELT Article no.: WG-754-0326 Partie 48 COURROIE Numéro d'article: WG-754-0326	79,68 €^**
Teil 49 KEILRIEMEN-PTO (42"DECK) Art.Nr.: WG-754-0497 Part 49 BELT-PTO (42" DECKS) Article no.: WG-754-0497 Partie 49 COURROIE EMBRAYAGE/PLATEAU 107 Numéro d'article: WG-754-0497	39,06 €^**
Teil 50 SPANNROLLE:3.50 DIA. Art.Nr.: WG-756-0627D Part 50 PUL:IDLR:3.50 DIA. Article no.: WG-756-0627D Partie 50 POULIE Numéro d'article: WG-756-0627D	26,05 €^**
Teil 51 DOPPELKEILRIEMENSCHEIBE Art.Nr.: WG-756-1202 Part 51 PULLEY-DOUBLE Article no.: WG-756-1202 Partie 51 POULIE DOUBLE Numéro d'article: WG-756-1202	138,49 €^**
Teil 53 STABILISATOR:SPANNROLLENTRÄGER Art.Nr.: WG-783-04013A Part 53 BRKT:STAB:PUL Article no.: WG-783-04013A Partie 53 SUPPORT Numéro d'article: WG-783-04013A	18,11 €
Teil 54 SPANNROLLENHALTER Art.Nr.: WG-783-1291 Part 54 IDLER BELT KEEPER Article no.: WG-783-1291 Partie 54 SUPORT TENDEUR Numéro d'article: WG-783-1291	12,91 €

inkl. 19 % MwSt. Steuer-Info
zzgl. Versandkosten

Lieferzeit: 3-10 Werktage*

In den Warenkorb

Anfrage zum Artikel

Wenn Sie Hilfe zu einer Störung Ihres MTD Gerätes benötigen, nehmen Sie einfach Kontakt zu uns auf. Sie können gerne auch eine Nachricht per WhatsApp an 0152 560 383 53 senden. Wir helfen Ihnen gerne!

Alle aufgelisteten Ersatzteile sind original MTD Ersatzteile.

Alle Artikel aus der Kategorie Ersatzteile Gutbrod Rasentraktoren DLX 96 SA Typ: 13AA606F690 (2004)

Bitte beachten Sie, dass Elektro MTD Ersatzteile nur von Elektrofachkräften nach Vorgabe des Herstellers unter Berücksichtigung der gesetzlichen Vorschriften ersetzt werden dürfen.

Info zu GPSR: Stanley Black & Decker Deutschland GmbH Black-&-Decker-Strasse 40, 65510 Idstein support@blackanddecker.de

Ersatzteilzeichnung als Pdf hier klicken...
