Für eine größere Ansicht klicken Sie auf das Vorschaubild

Ersatzteile Gutbrod Rasentraktoren DLX 96 SA Typ: 13AA606F690 (2004) Fahrantrieb

MTD Art.Nr.: E3-02200A-01

Hier können Sie Ersatzteile Gutbrod Rasentraktoren DLX 96 SA Typ: 13AA606F690 (2004) Fahrantrieb einfach online kaufen.

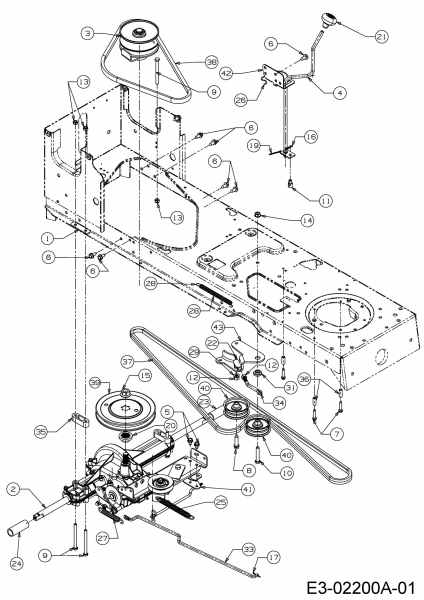

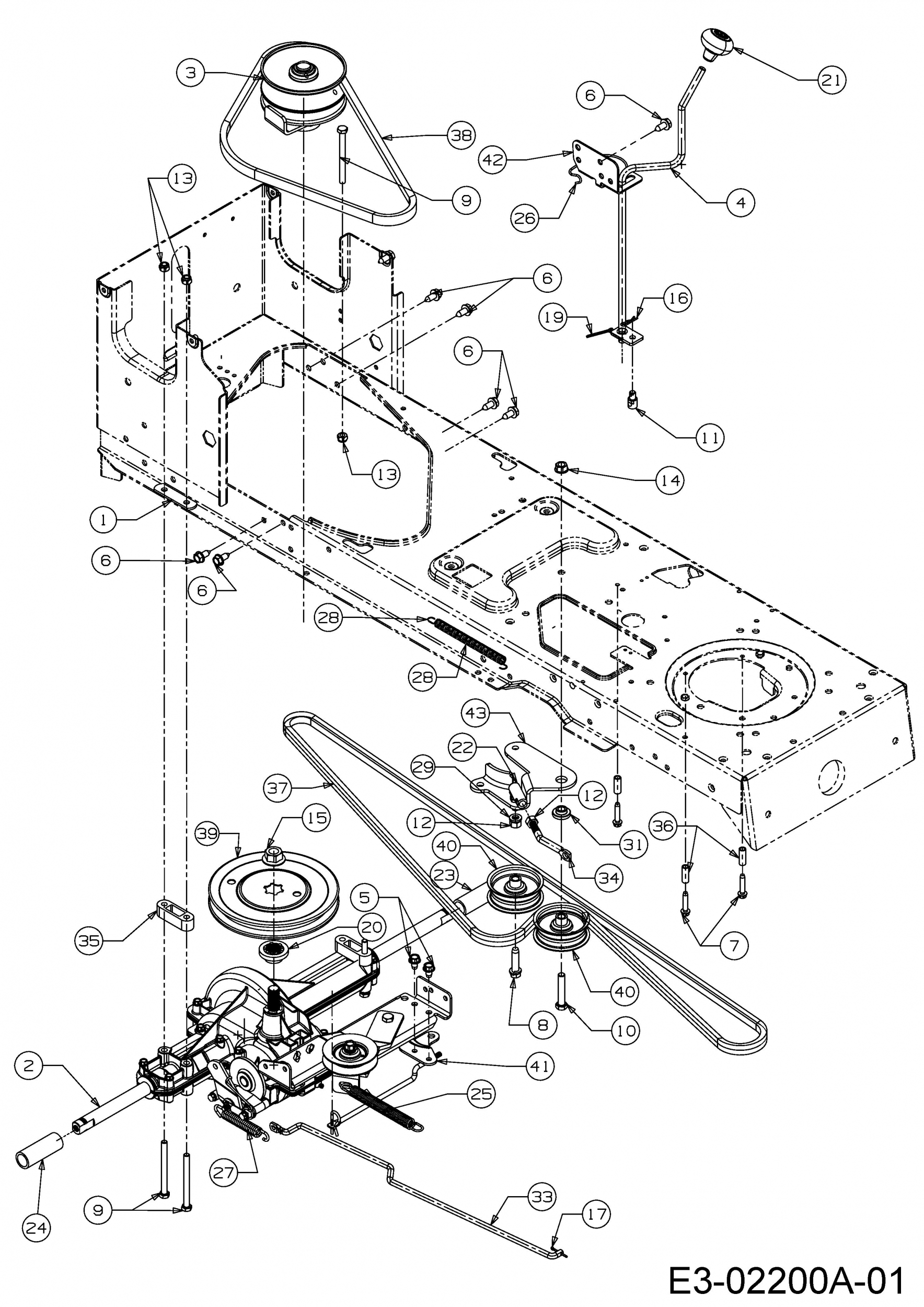

In der Skizze sind die Teile mit einer Zahl gekennzeichnet. Diese finden Sie in der Tabelle wieder und können so das Ersatzteil aus der Tabelle auswählen und online kaufen.

	Preis	Bild	kaufen
Ersatzteil
Teil 1 VERSTEIFUNGSPLATTE Art.Nr.: WG-17840 Part 1 TRANSAXLE BRACKET REINFORCE Article no.: WG-17840 Partie 1 SUPPORT Numéro d'article: WG-17840	13,86 €
Teil 2 SERVICE-KIT GETRIEBE Art.Nr.: WG-753-05851 Part 2 KIT- SERVICE REPLACEMENT Article no.: WG-753-05851 Partie 2 KIT BOITE DE VITESSE Numéro d'article: WG-753-05851	465,46 €^**
Teil 3 RIEMENSCHEIBE:VARIATOR:M.HALTE Art.Nr.: WG-618-04147 Part 3 PULLEY ASM;VAR SPEED:w/BRKT Article no.: WG-618-04147 Partie 3 RIEMENSCHEIBE:VARIATOR:M.HALTE Numéro d'article: WG-618-04147	140,82 €^**
Teil 4 SCHALTHEBEL Art.Nr.: WG-647-04020 Part 4 SHIFT LEVER Article no.: WG-647-04020 Partie 4 LEVIER INVERSEUR Numéro d'article: WG-647-04020	33,96 €^**
Teil 5 6KT-SCHRAUBE:TT:5/16-18:0.50 Art.Nr.: WG-710-0607 Part 5 SCR:TT:5/16-18:.50:HXINDWSH Article no.: WG-710-0607 Partie 5 VIS HEX.TT5/16-18:.500HXINDWSh Numéro d'article: WG-710-0607	3,74 €
Teil 6 6KT-SCHR:AB:5/16-12:0.750 Art.Nr.: WG-710-0726 Part 6 SCR:AB:5/16-12:0.750:HXINDWSH Article no.: WG-710-0726 Partie 6 VIS 5/16-12:0.750:HXINDWS Numéro d'article: WG-710-0726	3,09 €
Teil 7 6KT-SCHRAUBE:TT:1/4-20:1.25 Art.Nr.: WG-710-0809 Part 7 SCR:TT:1/4-20:1.25:HXINDWSH Article no.: WG-710-0809 Partie 7 VIS HEX. TT:1/4-20:1.250:HXIND Numéro d'article: WG-710-0809	3,21 €
Teil 8 6KT-SCHR:TT:SEMS:3/8-16:1.63 Art.Nr.: WG-710-1007 Part 8 SCR:TT:SEMS:3/8-16:1.63:HXLWSH Article no.: WG-710-1007 Partie 8 VIS HEX.TTSEMS3/8-16:1,500 Numéro d'article: WG-710-1007	4,31 €
Teil 9 6KT-SCHR:5/16-18:3.50:GR5:STD Art.Nr.: WG-710-1266 Part 9 SCREW HHCS:5/16-18:3.5:GR5:STD Article no.: WG-710-1266 Partie 9 VIS HHCS:5/16-18:3.5:GR5:STD Numéro d'article: WG-710-1266	4,72 €
Teil 10 6KT-SCHR:3/8-16:2.00:GR5:STD Art.Nr.: WG-710-3144 Part 10 HHCS:3/8-16:2.00:GR5:STD Article no.: WG-710-3144 Partie 10 VIS HEX.: 3/8-16:2.00:GR5:STD Numéro d'article: WG-710-3144	3,09 €
Teil 11 SPINDELMUTTER:1/4-20x.312x.205 Art.Nr.: WG-711-0736 Part 11 FRL:ADJ:1/4-20X0.312X0.205 Article no.: WG-711-0736 Partie 11 AXE Numéro d'article: WG-711-0736	17,47 €
Teil 12 6KT-MUTTER:3/8-24:GR5 Art.Nr.: WG-712-0241 Part 12 NUT:HEX:3/8-24:GR5 Article no.: WG-712-0241 Partie 12 ECROU HEX.: 3/8-24:GR5 Numéro d'article: WG-712-0241	2,42 €
Teil 13 6KT-S-MUTTER:5/16-18:GRN5:NYL Art.Nr.: WG-712-0429 Part 13 NUT:HEXLK:5/16-18:GRN5:NYLON Article no.: WG-712-0429 Partie 13 ECROU Numéro d'article: WG-712-0429	4,41 €
Teil 14 S-MUTTER:FLGLK:3/8-16:GRF Art.Nr.: WG-712-0431 Part 14 NUT:FLGLK:3/8-16:GRF:TOPLK Article no.: WG-712-0431 Partie 14 ECROU STOP 3/8-16:GRF Numéro d'article: WG-712-0431	2,95 €
Teil 15 6KT-BUNDMUTTER:9/16-18:GR2 Art.Nr.: WG-712-0700 Part 15 NUT:HEXFLG:9/16-18:GR2 Article no.: WG-712-0700 Partie 15 ECROU HEXAGONAL Numéro d'article: WG-712-0700	5,47 €
Teil 16 FEDERSTECKER:.072DIA x 1.13 LG Art.Nr.: WG-714-0104 Part 16 PIN:COT:.072 DIA x 1.13 LG Article no.: WG-714-0104 Partie 16 GOUPILLE Numéro d'article: WG-714-0104	2,42 €
Teil 17 SPLINT:3/32 x 1.0" Art.Nr.: WG-714-0111 Part 17 COTTER PIN 3/32 DIA X 1.00 Article no.: WG-714-0111 Partie 17 GOUPILLE FENDUE 3/32:1.0" Numéro d'article: WG-714-0111	2,95 €
Teil 18 FEDERSTECKER:0.125:1.56 Art.Nr.: WG-714-0209 Part 18 PIN:HAIR:0.125:1.56 Article no.: WG-714-0209 Partie 18 GOUPILLE FENDUE Numéro d'article: WG-714-0209	2,95 €
Teil 19 SPLINT:1/8 x 1.25 Art.Nr.: WG-714-0470 Part 19 PIN:COT:SPLIT:1/8X1.25 Article no.: WG-714-0470 Partie 19 EPINGLE EX AF-43010 Numéro d'article: WG-714-0470	4,58 €
Teil 20 NABE:RIEMENSCHEIBE:5/8 INNEN- Art.Nr.: WG-718-04407 Part 20 HUB PULLEY:5/8 SPLINE Article no.: WG-718-04407 Partie 20 ENTRETOISE DE POULIE Numéro d'article: WG-718-04407	20,71 €
Teil 21 SCHALTKNAUF Art.Nr.: WG-720-04028 Part 21 KNOB:SHIFT: BLACK Article no.: WG-720-04028 Partie 21 POIGNEE INVERSEUR Numéro d'article: WG-720-04028	8,99 €
Teil 22 KUGELGELENK:3/8-24 UNF 2B Art.Nr.: WG-723-3018 Part 22 BALL:JOINT:3/8 24 UNF 2B Article no.: WG-723-3018 Partie 22 ROTULE DE DIRECTION 3/8-24 Numéro d'article: WG-723-3018	20,63 €
Teil 23 ABSTANDSHÜLSE:.758x.821x3.3125 Art.Nr.: WG-731-04602 Part 23 SLEV:.758X.821X3.3125 Article no.: WG-731-04602 Partie 23 ENTRETOISE Numéro d'article: WG-731-04602	5,47 €
Teil 24 ABSTANDSHÜLSE:.758x.821x2.4375 Art.Nr.: WG-731-04604 Part 24 SLEV:.758X.821X2.4375 Article no.: WG-731-04604 Partie 24 ENTRETOISE Numéro d'article: WG-731-04604	5,02 €
Teil 25 ZUGFEDER:.62 DIA x 6.12 LG Art.Nr.: WG-732-0384 Part 25 SPR:EXTN:.62 DIA x 6.12 LG Article no.: WG-732-0384 Partie 25 RESSORT DE TRACTION Numéro d'article: WG-732-0384	17,12 €
Teil 26 RÜCKZUGSFEDER:SCHALTHEBEL Art.Nr.: WG-732-0525 Part 26 CLIP:SPR:SHIFTER Article no.: WG-732-0525 Partie 26 RESSORT DE RAPPEL LEVIER Numéro d'article: WG-732-0525	2,83 €
Teil 27 ZUGFEDER .59 OD X 4.00 LG Art.Nr.: WG-732-0716D Part 27 EXTENSION SPRING .59 OD X 4.01 Article no.: WG-732-0716D Partie 27 RESSORT &&& Numéro d'article: WG-732-0716D	11,75 €
Teil 28 ZUGFEDER: .50 DIA x 6.37 LG Art.Nr.: WG-732-0963 Part 28 SPRING:EXTN: .50 DIA x 6.37 LG Article no.: WG-732-0963 Partie 28 RESSORT Numéro d'article: WG-732-0963	10,61 €
Teil 29 FEDERRING 3/8" Art.Nr.: WG-736-0169 Part 29 WASH:LOCK:3/8:REGULAR DUTY Article no.: WG-736-0169 Partie 29 BAGUE ÜLASTIQUE Numéro d'article: WG-736-0169	2,56 €
Teil 31 BUNDBUCHSE:0.381x0.624x0.200 Art.Nr.: WG-738-0372B Part 31 SPCR:SHLDR:0.381X0.624X0.200 Article no.: WG-738-0372B Partie 31 RONDELLE EPAULEE Numéro d'article: WG-738-0372B	5,70 €
Teil 32 SCHALTSTANGE Art.Nr.: WG-747-04146 Part 32 LVR ASM:SHFT:LONG Article no.: WG-747-04146 Partie 32 SCHALTSTANGE Numéro d'article: WG-747-04146	17,27 €
Teil 34 VERBINDUNGSSTANGE Art.Nr.: WG-747-1127 Part 34 ROD,ENGAGEMENT ASSY. Article no.: WG-747-1127 Partie 34 TIGE D AJUSTEMENT Numéro d'article: WG-747-1127	12,03 €
Teil 35 DISTANZSTÜCK:1.750x0.800x0.680 Art.Nr.: WG-748-0334 Part 35 SPCR:1.750X0.800X0.680:RECT Article no.: WG-748-0334 Partie 35 ENTRETOISE Numéro d'article: WG-748-0334	5,97 €
Teil 36 DISTANZSTÜCK:0.255x0.376x1.030 Art.Nr.: WG-750-0566A Part 36 SPCR:0.255 X 0.376 X 1.030 LG Article no.: WG-750-0566A Partie 36 ENTRETOISE Numéro d'article: WG-750-0566A	8,23 €
Teil 37 KEILRIEMEN Art.Nr.: WG-754-0467A Part 37 BELT-VARIABLE SPEED Article no.: WG-754-0467A Partie 37 COURROIE MOTEUR/VARIATEUR Numéro d'article: WG-754-0467A	72,88 €^**
Teil 38 ANTRIEBSRIEMEN:V-TYP:5L:41.50: Art.Nr.: WG-754-0468 Part 38 BELT:V-TYP:5L:41.50:POLY Article no.: WG-754-0468 Partie 38 COURROIE VARIATEUR/BOITE Numéro d'article: WG-754-0468	56,95 €^**
Teil 39 KEILRIEMENSCHEIBE:V-TYP:Ò7.25" Art.Nr.: WG-756-04002 Part 39 PULLEY:V-TYPE:7.25 DIA SPUN Article no.: WG-756-04002 Partie 39 POULIE DE PONT Numéro d'article: WG-756-04002	18,21 €
Teil 40 SPANNROLLE:FLACH:2.75 OD Art.Nr.: WG-756-0981B Part 40 PUL:IDLR:FLAT 2.75 OD Article no.: WG-756-0981B Partie 40 POULIE TENDEUR Numéro d'article: WG-756-0981B	29,43 €^**
Teil 43 SPANNROLLENHALTER:CENTER DBL Art.Nr.: WG-783-04442 Part 43 BRKT:IDLR:CENTER DBL Article no.: WG-783-04442 Partie 43 SPANNROLLENHALTER:CENTER DBL Numéro d'article: WG-783-04442	25,82 €^**

inkl. 19 % MwSt. Steuer-Info
zzgl. Versandkosten

Lieferzeit: 3-10 Werktage*

In den Warenkorb

Anfrage zum Artikel

Wenn Sie Hilfe zu einer Störung Ihres MTD Gerätes benötigen, nehmen Sie einfach Kontakt zu uns auf. Sie können gerne auch eine Nachricht per WhatsApp an 0152 560 383 53 senden. Wir helfen Ihnen gerne!

Alle aufgelisteten Ersatzteile sind original MTD Ersatzteile.

Alle Artikel aus der Kategorie Ersatzteile Gutbrod Rasentraktoren DLX 96 SA Typ: 13AA606F690 (2004)

Bitte beachten Sie, dass Elektro MTD Ersatzteile nur von Elektrofachkräften nach Vorgabe des Herstellers unter Berücksichtigung der gesetzlichen Vorschriften ersetzt werden dürfen.

Info zu GPSR: Stanley Black & Decker Deutschland GmbH Black-&-Decker-Strasse 40, 65510 Idstein support@blackanddecker.de

Ersatzteilzeichnung als Pdf hier klicken...
