Ersatzteile Black-Line Rasentraktoren B 155/92 AM Typ: 13AM788E683 (2009) Mähwerk E (36"/92cm)

MTD Art.Nr.: E3-03891C-01

Hier können Sie Ersatzteile Black-Line Rasentraktoren B 155/92 AM Typ: 13AM788E683 (2009) Mähwerk E (36"/92cm) einfach online kaufen.

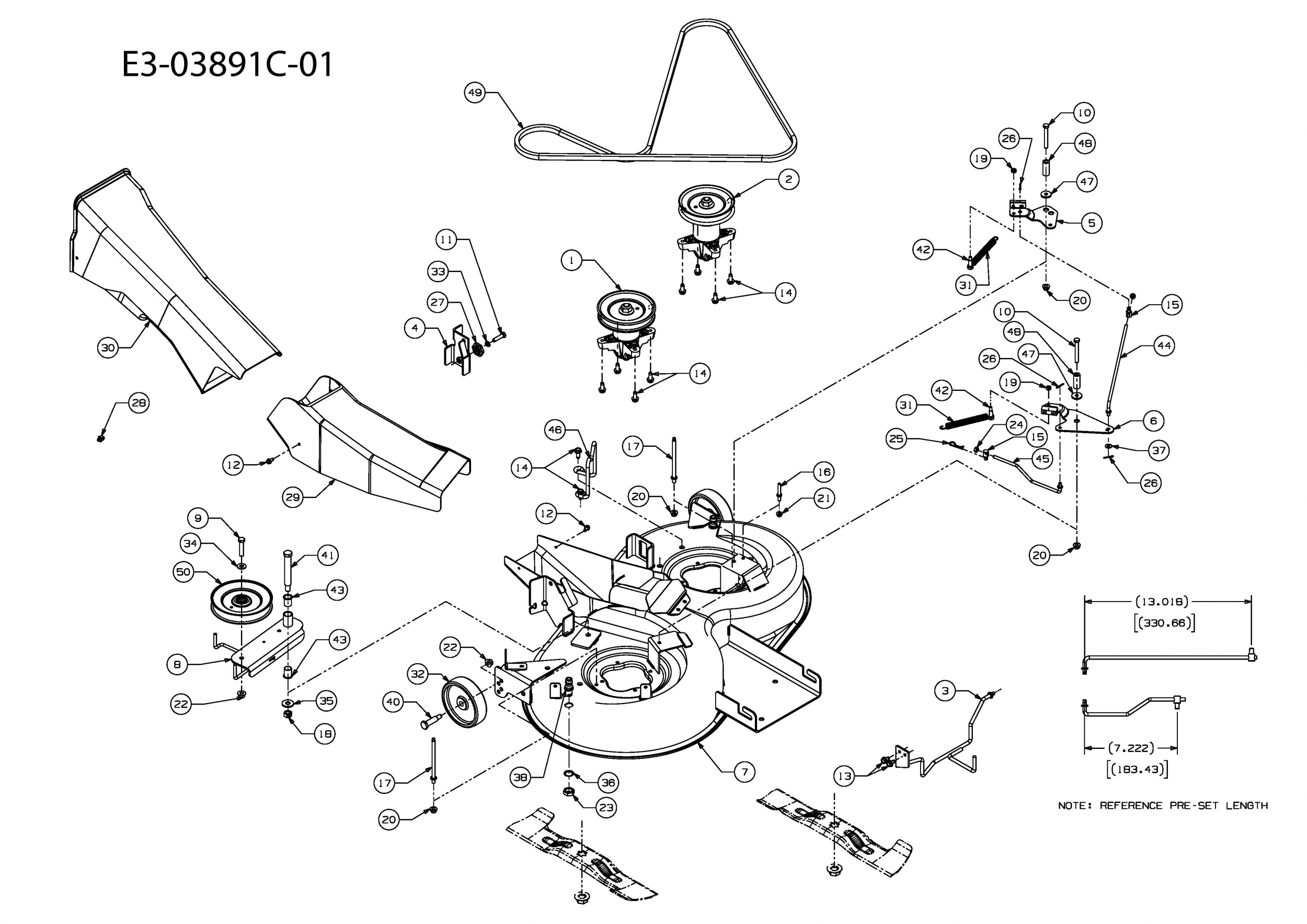

In der Skizze sind die Teile mit einer Zahl gekennzeichnet. Diese finden Sie in der Tabelle wieder und können so das Ersatzteil aus der Tabelle auswählen und online kaufen.

	Preis	Bild	kaufen
Ersatzteil
Teil 3 RIEMENFÜHRUNG VST:RAHMEN:92cm Art.Nr.: WG-647-04144-Z Part 3 KEEPR ASM:FRM:92cm:GRAY ZINC Article no.: WG-647-04144-Z Partie 3 TRINGLE SUPPORT PLATEAU Numéro d'article: WG-647-04144-Z	26,40 €^**
Teil 7 DECK VOLLST:92cm:LT-5 Art.Nr.: WG-683-04418D-S Zur Zeit nicht lieferbar Part 7 DECK ASM:92cm:LT-5 Article no.: WG-683-04418D-S currently not available Partie 7 CARTER DE COUPE 92 CM Numéro d'article: WG-683-04418D-S actuellement indisponible
Teil 9 6KT-SCHR:3/8-16:1.75:GR5:STD Art.Nr.: WG-710-0347 Part 9 HHCS:3/8-16:1.75:GR5:STD Article no.: WG-710-0347 Partie 9 VIS HEX. 3/8-16:1.75:GR5:STD Numéro d'article: WG-710-0347	3,88 €
Teil 10 6KT-SCHR:5/16-18:2.50:GR5:STD Art.Nr.: WG-710-0378 Part 10 HHCS:5/16-18:2.50:GR5:STD Article no.: WG-710-0378 Partie 10 VIS HEX.:5/16-18:2.50:GR5:STD Numéro d'article: WG-710-0378	3,36 €
Teil 11 6KT-SCHR:5/16-18:1.25:GR5:STD Art.Nr.: WG-710-0528 Part 11 HHCS:5/16-18:1.25:GR5:STD Article no.: WG-710-0528 Partie 11 VIS HEX. 5/16-18:1.25:GR5:STD Numéro d'article: WG-710-0528	3,36 €
Teil 12 6KT-SCHRAUBE:TT:1/4-20:0.500 Art.Nr.: WG-710-0599 Part 12 SCREW:TT:1/4-20:0.500:HXINDWSH Article no.: WG-710-0599 Partie 12 VIS A SIX PANS CREUX Numéro d'article: WG-710-0599	4,58 €
Teil 13 6KT-SCHRAUBE:TT:5/16-18:0.50 Art.Nr.: WG-710-0607 Part 13 SCR:TT:5/16-18:.50:HXINDWSH Article no.: WG-710-0607 Partie 13 VIS HEX.TT5/16-18:.500HXINDWSh Numéro d'article: WG-710-0607	3,74 €
Teil 14 6KT-SCHRAUBE:TT:5/16-18:.750 Art.Nr.: WG-710-1260A Part 14 SCR:TT:5/16-18:0.750:HXINDWSH Article no.: WG-710-1260A Partie 14 VIS TT:5/16-18:.750 Numéro d'article: WG-710-1260A	4,07 €
Teil 15 SPINDELMUTTER:1/4-20x.312x.205 Art.Nr.: WG-711-0736 Part 15 FRL:ADJ:1/4-20X0.312X0.205 Article no.: WG-711-0736 Partie 15 AXE Numéro d'article: WG-711-0736	17,47 €
Teil 16 KEILRIEMENFÜHRUNG:1/4 x 1.43 Art.Nr.: WG-711-0993 Part 16 PIN:BELT GUARD:1/4 x 1.43 Article no.: WG-711-0993 Partie 16 GUIDE COURROIE Numéro d'article: WG-711-0993	4,31 €
Teil 17 BOLZEN:RIEMENSCHUTZ:5/16x4.75" Art.Nr.: WG-711-1044A Part 17 PIN:BELT GUARD:5/16 x 4.75 LG Article no.: WG-711-1044A Partie 17 GUIDE COURROIE Numéro d'article: WG-711-1044A	6,90 €
Teil 18 6KT-S-MUTTER:7/16-14:GRA:CTRLK Art.Nr.: WG-712-0290 Part 18 NUT-HEXLK 7/16-14:GRA:CTRLK Article no.: WG-712-0290 Partie 18 ECROU 7/16-14 Numéro d'article: WG-712-0290	2,42 €
Teil 19 6KT-S-MUTTER:1/4-20:GRA:CTRLK Art.Nr.: WG-712-0291 Part 19 NUT:HEXLK:1/4-20:GRA:CTRLK Article no.: WG-712-0291 Partie 19 ECROU EX AF-43013 Numéro d'article: WG-712-0291	3,03 €
Teil 20 6KT-S-BUNDMUTTER:5/16-18:GRN5 Art.Nr.: WG-712-04063 Part 20 NUT:HEXFLGLK:5/16-18:GRN5:NYL Article no.: WG-712-04063 Partie 20 ECROU HEX. AVEC FLANC Numéro d'article: WG-712-04063	4,31 €
Teil 21 6KT-S-BUNDMUTTER:1/4-20:GRN5 Art.Nr.: WG-712-04064 Part 21 NUT:HEXFLGLK:1/4-20:GRN5:NYL Article no.: WG-712-04064 Partie 21 ECROU HEXAGONAL Numéro d'article: WG-712-04064	4,58 €
Teil 22 6KT-S-BUNDMUTTER 3/8-16:GRN5 Art.Nr.: WG-712-04065 Part 22 NUT:HEXFLGLK:3/8-16:GRN5:NYLON Article no.: WG-712-04065 Partie 22 ECROU HEXAGONAL Numéro d'article: WG-712-04065	4,19 €
Teil 23 6KT-MUTTER:M16x1.5:CL4:DIN 936 Art.Nr.: WG-712-0641 Part 23 NUT:HEX:JAM:M16x1.5:CL4:DIN936 Article no.: WG-712-0641 Partie 23 ECROU HEX. M16-1.5 DIN 936 Numéro d'article: WG-712-0641	5,70 €
Teil 24 6KT-MUTTER:1/4-20:GR5 Art.Nr.: WG-712-3006 Part 24 NUT:HEX:1/4-20:GR5 Article no.: WG-712-3006 Partie 24 ECROU HEXAGONAL Numéro d'article: WG-712-3006	3,03 €
Teil 25 FEDERSTECKER:0.094:1.64 Art.Nr.: WG-714-0145 Part 25 PIN:HAIR:0.094:1.64 Article no.: WG-714-0145 Partie 25 GOUPILLE Numéro d'article: WG-714-0145	2,42 €
Teil 26 SPLINT:3/32 X .750 Art.Nr.: WG-714-0507 Part 26 PIN:COT:3/32 X .750 Article no.: WG-714-0507 Partie 26 GOUPILLE FENDUE 3/32 X .750 Numéro d'article: WG-714-0507	2,83 €
Teil 27 ZAHNRAD:Z10:DECKEINSTELLUNG Art.Nr.: WG-717-04074 Part 27 GEAR:DECK:ADJUSTMENT Article no.: WG-717-04074 Partie 27 PIGNON HAUTEUR PLATEAU Numéro d'article: WG-717-04074	11,69 €
Teil 29 AUSWURFKANAL:UNTEN:HECKAUSWURF Art.Nr.: WG-731-06251 Part 29 LOWER CHUTE Article no.: WG-731-06251 Partie 29 CANAL D EJECTION INFERIEUR Numéro d'article: WG-731-06251	71,58 €^**
Teil 30 AUSWURFKANAL:HECKAUSWURF:OBEN Art.Nr.: WG-731-06252 Part 30 CHUT:DIS:RR:UPPER Article no.: WG-731-06252 Partie 30 CANAL D EJECTION SUPERIEUR Numéro d'article: WG-731-06252	84,97 €^**
Teil 31 ZUGFEDER:.56 DIA x 5.52 LG Art.Nr.: WG-732-0604A Part 31 SPR:EXT: .56 DIA x 5.52 LG Article no.: WG-732-0604A Partie 31 RESSORT Numéro d'article: WG-732-0604A	20,61 €
Teil 32 DECKRAD:5.0 x 1.38 Art.Nr.: WG-734-06265 Part 32 WHEEL:DECK 5.0 X 1.38 Article no.: WG-734-06265 Partie 32 ROULETTE DE PLATEAU Numéro d'article: WG-734-06265	9,78 €^**
Teil 33 FEDERRING:5/16" NORMALAUSF. Art.Nr.: WG-736-0119 Part 33 WASHER:LOCK:5/16:SPLT:REG Article no.: WG-736-0119 Partie 33 RONDELLE Numéro d'article: WG-736-0119	3,09 €
Teil 34 U-SCHEIBE:0.396 x0.885 x0.060 Art.Nr.: WG-736-0300 Part 34 WASH:FLAT:0.396X0.885X0.060 Article no.: WG-736-0300 Partie 34 RONDELLE Numéro d'article: WG-736-0300	2,56 €
Teil 35 U-SCHEIBE:11.65x28.75x3 mm Art.Nr.: WG-736-04097A Part 35 WASH:FLAT:0.453X1.142X0.118 Article no.: WG-736-04097A Partie 35 RONDELLE:PLATE:11.65x28.75x3mm Numéro d'article: WG-736-04097A	3,09 €
Teil 36 SCHNORR-SCHEIBE:17x23.8x1.95 Art.Nr.: WG-736-0760 Part 36 WASH:LOCK:SCHNORR 17X23.8X1.95 Article no.: WG-736-0760 Partie 36 RONDELLE 17X23.8X1.95 Numéro d'article: WG-736-0760	1,80 €
Teil 37 U-SCHEIBE:0.261 x 0.640 x0.050 Art.Nr.: WG-736-3020 Part 37 SCHEIBE:FL:0.261 x0.640 x0.050 Article no.: WG-736-3020 Partie 37 RONDELLE Numéro d'article: WG-736-3020	3,03 €
Teil 38 WASCHDÜSE:DECK: Art.Nr.: WG-737-04003D Part 38 NOZ:DECK:WATER Article no.: WG-737-04003D Partie 38 BUSE NETTOYAGE PLATEAU Numéro d'article: WG-737-04003D	14,47 €
Teil 40 SCHULTERSCHR:.498x1.520:3/8-16 Art.Nr.: WG-738-0373 Zur Zeit nicht lieferbar Part 40 SCR:SHLDR:0.498 X 1.520:3/8-16 Article no.: WG-738-0373 currently not available Partie 40 VIS A EPAULE .496x1.525:3/8-16 Numéro d'article: WG-738-0373 actuellement indisponible
Teil 41 SCHULTERSCHR:.625x3.50:7/16-14 Art.Nr.: WG-738-0476 Part 41 SCR:SHLDR:0.625X3.500:7/16-14 Article no.: WG-738-0476 Partie 41 VIS A EPAULE .625x3.50:7/16-14 Numéro d'article: WG-738-0476	5,12 €
Teil 42 SHLT-SCHRAUBE 1/4-20 Art.Nr.: WG-738-3141 Part 42 BOLT,SHOULDER Article no.: WG-738-3141 Partie 42 VIS Numéro d'article: WG-738-3141	9,17 €
Teil 43 FLANSCHLAGER.630IDx.693ODx.875 Art.Nr.: WG-741-0591 Zur Zeit nicht lieferbar Part 43 BRG:FLG:.630ID X .693OD X .875 Article no.: WG-741-0591 currently not available Partie 43 BAGUE Numéro d'article: WG-741-0591 actuellement indisponible
Teil 44 BREMSSTANGE:DECK Art.Nr.: WG-747-04781 Part 44 ROD:BRAKE:DECK Article no.: WG-747-04781 Partie 44 TIGE DE FREIN Numéro d'article: WG-747-04781	17,67 €
Teil 45 BREMSSTANGE:DECK Art.Nr.: WG-747-04782 Zur Zeit nicht lieferbar Part 45 ROD:BRAKE:DECK Article no.: WG-747-04782 currently not available Partie 45 TIGE DE FREIN Numéro d'article: WG-747-04782 actuellement indisponible
Teil 46 KEILRIEMENFÜHRUNG Art.Nr.: WG-747-04840 Part 46 GUIDE ASSY-BELT Article no.: WG-747-04840 Partie 46 GUIDE COURROIE Numéro d'article: WG-747-04840	13,46 €
Teil 47 SCHULTERBUCHSE:0.315X0.50X0.14 Art.Nr.: WG-748-0234 Part 47 SPCR:SHLDR:0.315X0.500X0.140 Article no.: WG-748-0234 Partie 47 RONDELLE EPAULEE Numéro d'article: WG-748-0234	5,58 €
Teil 48 DISTANZSTÜCK:.322 x.625 x 1.5" Art.Nr.: WG-750-04993 Part 48 SPCR:.322 x.625 x 1.5" Article no.: WG-750-04993 Partie 48 ENTRETOISE Numéro d'article: WG-750-04993	4,20 €
Teil 49 KEILRIEMEN:HEX:91.25" Art.Nr.: WG-754-04175 Part 49 BELT:HEX:91.25 Article no.: WG-754-04175 Partie 49 COURROIE DE COUPE 92 CM Numéro d'article: WG-754-04175	69,02 €^**
Teil 50 KEILRIEMENSCHEIBE:Ò 6.0" DIA Art.Nr.: WG-756-04050 Part 50 PUL:IDLR:6.0 DIA. Article no.: WG-756-04050 Partie 50 POULIE DE COURR. TR. Ò 6.0"DIA Numéro d'article: WG-756-04050	48,51 €^**

inkl. 19 % MwSt. Steuer-Info
zzgl. Versandkosten

Lieferzeit: 3-10 Werktage*

In den Warenkorb

Anfrage zum Artikel

Wenn Sie Hilfe zu einer Störung Ihres MTD Gerätes benötigen, nehmen Sie einfach Kontakt zu uns auf. Sie können gerne auch eine Nachricht per WhatsApp an 0152 560 383 53 senden. Wir helfen Ihnen gerne!

Alle aufgelisteten Ersatzteile sind original MTD Ersatzteile.

Alle Artikel aus der Kategorie Ersatzteile Black-Line Rasentraktoren B 155/92 AM Typ: 13AM788E683 (2009)

Bitte beachten Sie, dass Elektro MTD Ersatzteile nur von Elektrofachkräften nach Vorgabe des Herstellers unter Berücksichtigung der gesetzlichen Vorschriften ersetzt werden dürfen.

Info zu GPSR: Stanley Black & Decker Deutschland GmbH Black-&-Decker-Strasse 40, 65510 Idstein support@blackanddecker.de

Ersatzteilzeichnung als Pdf hier klicken...
