Ersatzteile Black-Line Rasentraktoren B 155/92 AM Typ: 13AM788E683 (2009) Fahrantrieb, Pedale

MTD Art.Nr.: E3-03860C-01

Hier können Sie Ersatzteile Black-Line Rasentraktoren B 155/92 AM Typ: 13AM788E683 (2009) Fahrantrieb, Pedale einfach online kaufen.

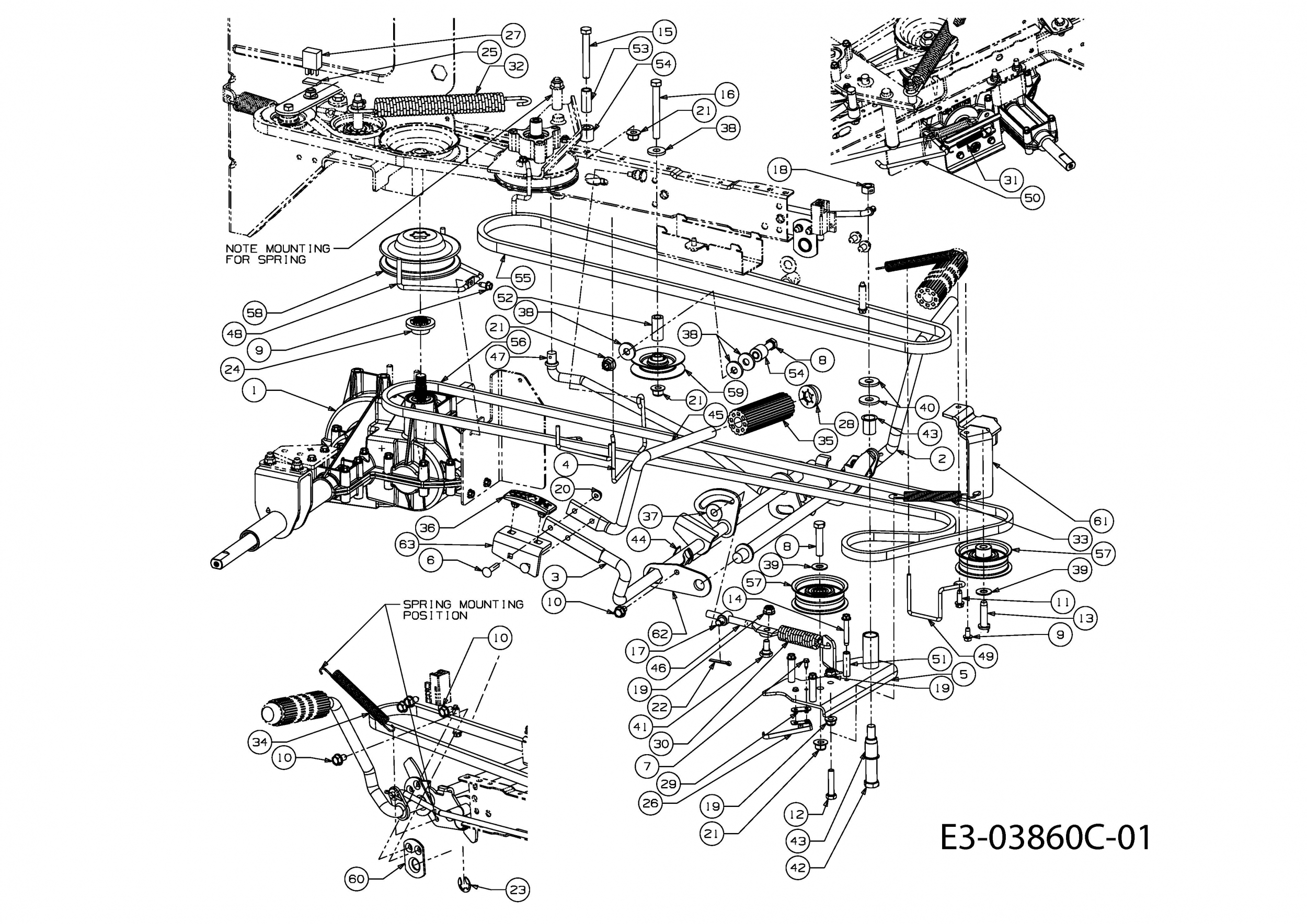

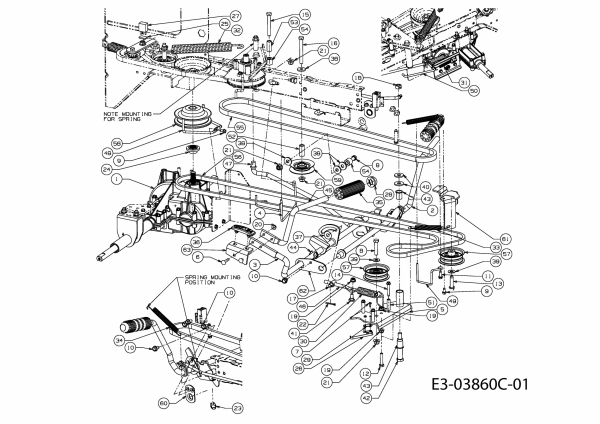

In der Skizze sind die Teile mit einer Zahl gekennzeichnet. Diese finden Sie in der Tabelle wieder und können so das Ersatzteil aus der Tabelle auswählen und online kaufen.

	Preis	Bild	kaufen
Ersatzteil
Teil 1 GETRIEBE KPLT.:LT-5:RD:AUTOM. Art.Nr.: WG-618-04580 Dieses Produkt wird mir leider nicht mehr angeboten Part 1 TRANSMISSION Article no.: WG-618-04580 no longer available Partie 1 TRANSMISSION Numéro d'article: WG-618-04580 plus disponible
Teil 4 KEILRIEMENFÜHRUNG VST:RR DIS Art.Nr.: WG-647-04156637 Part 4 ROD ASM:KEEPR:RR DIS LT-5 Article no.: WG-647-04156637 Partie 4 GUIDE COURROIE Numéro d'article: WG-647-04156637	26,09 €^**
Teil 6 FL-RD-SCHRAUBE:1/4-20x1.25:GR5 Art.Nr.: WG-710-0111 Part 6 BOLT:CRG:1/4-20:1.25:GR5:FTHD Article no.: WG-710-0111 Partie 6 VIS 1/4-20X1,25" Numéro d'article: WG-710-0111	2,61 €
Teil 7 6KT-BLECHSCHR:AB:#8-18:0.50 Art.Nr.: WG-710-0227 Part 7 SCR:AB:#8-18:0.50:HXINDWH Article no.: WG-710-0227 Partie 7 VIS Numéro d'article: WG-710-0227	2,68 €
Teil 8 6KT-SCHR:3/8-16:1.75:GR5:STD Art.Nr.: WG-710-0347 Part 8 HHCS:3/8-16:1.75:GR5:STD Article no.: WG-710-0347 Partie 8 VIS HEX. 3/8-16:1.75:GR5:STD Numéro d'article: WG-710-0347	3,88 €
Teil 9 6KT-SCHRAUBE:TT:1/4-20:0.500 Art.Nr.: WG-710-0599 Part 9 SCREW:TT:1/4-20:0.500:HXINDWSH Article no.: WG-710-0599 Partie 9 VIS A SIX PANS CREUX Numéro d'article: WG-710-0599	4,58 €
Teil 10 6KT-SCHRAUBE:TT:5/16-18:0.63 Art.Nr.: WG-710-0604A Part 10 SCR:TT:5/16-18:0.63:HXINDWSH Article no.: WG-710-0604A Partie 10 VIS 5/16-18:0.625 Numéro d'article: WG-710-0604A	3,74 €
Teil 11 6KT-BLECHSCHR:TT:1/4-20:0.75 Art.Nr.: WG-710-0642 Part 11 SCR:TT:1/4-20:0.75:HXINDWSH Article no.: WG-710-0642 Partie 11 VIS1/4-20:0.750 Numéro d'article: WG-710-0642	3,88 €
Teil 12 6KT-SCHR:5/16-18:1.50:GR5:STD Art.Nr.: WG-710-0805 Part 12 SCRE.HHCS:5/16-18:1.50:GR5:STD Article no.: WG-710-0805 Partie 12 VIS HEX.:5/16-18:1.50:GR5:STD Numéro d'article: WG-710-0805	9,57 €
Teil 13 6KT-SCHR:TT:SEMS:3/8-16:1.63 Art.Nr.: WG-710-1007 Part 13 SCR:TT:SEMS:3/8-16:1.63:HXLWSH Article no.: WG-710-1007 Partie 13 VIS HEX.TTSEMS3/8-16:1,500 Numéro d'article: WG-710-1007	4,31 €
Teil 14 6KT-SCHRAUBE:TT:1/4-20:1.63 Art.Nr.: WG-710-1325 Part 14 SCR:TT:1/4-20:1.63:HXINDWSH Article no.: WG-710-1325 Partie 14 VIS HEXAGONALE Numéro d'article: WG-710-1325	3,74 €
Teil 15 6KT-SCHR:3/8-16:2.75:GR5:STD Art.Nr.: WG-710-3022 Part 15 HHCS:3/8-16:2.75:GR5:STD Article no.: WG-710-3022 Partie 15 VIS Numéro d'article: WG-710-3022	3,14 €
Teil 16 6KT-SCHR:3/8-16:3.25:GR8:STD Art.Nr.: WG-710-3130 Part 16 SCREW HHCS:3/8-16:3.25:GR8:STD Article no.: WG-710-3130 Partie 16 VIS HHCS:3/8-16:3.25:GR8:8:STD Numéro d'article: WG-710-3130	7,86 €
Teil 17 SPINDELMUTTER:3/8-24X.375X.187 Art.Nr.: WG-711-0832 Part 17 FRL:ADJ:3/8-24X0.375X0.187:HD Article no.: WG-711-0832 Partie 17 ECROU Numéro d'article: WG-711-0832	10,82 €
Teil 18 6KT-S-MUTTER:7/16-14:GRA:CTRLK Art.Nr.: WG-712-0290 Part 18 NUT-HEXLK 7/16-14:GRA:CTRLK Article no.: WG-712-0290 Partie 18 ECROU 7/16-14 Numéro d'article: WG-712-0290	2,42 €
Teil 19 6KT-S-BUNDMUTTER:5/16-18:GRN5 Art.Nr.: WG-712-04063 Part 19 NUT:HEXFLGLK:5/16-18:GRN5:NYL Article no.: WG-712-04063 Partie 19 ECROU HEX. AVEC FLANC Numéro d'article: WG-712-04063	4,31 €
Teil 20 6KT-S-BUNDMUTTER:1/4-20:GRN5 Art.Nr.: WG-712-04064 Part 20 NUT:HEXFLGLK:1/4-20:GRN5:NYL Article no.: WG-712-04064 Partie 20 ECROU HEXAGONAL Numéro d'article: WG-712-04064	4,58 €
Teil 21 6KT-S-BUNDMUTTER 3/8-16:GRN5 Art.Nr.: WG-712-04065 Part 21 NUT:HEXFLGLK:3/8-16:GRN5:NYLON Article no.: WG-712-04065 Partie 21 ECROU HEXAGONAL Numéro d'article: WG-712-04065	4,19 €
Teil 22 SPLINT:1/8 x 1.0" Art.Nr.: WG-714-0115 Part 22 PIN:COT:SPLIT:1/8 X 1.0 Article no.: WG-714-0115 Partie 22 GOUPILLE FENDUE 1/8 x 1.0 Numéro d'article: WG-714-0115	3,21 €
Teil 23 SICHERUNGSSCHEIBE:0.62:E-62 Art.Nr.: WG-716-0106A Part 23 RING:RET:EXT:0.62:E-62 Article no.: WG-716-0106A Partie 23 CIRCLIPS Numéro d'article: WG-716-0106A	3,09 €
Teil 26 SICHERHEITSKONTAKTSCHALTER: Art.Nr.: WG-725-1643 Part 26 SW:SPR:LONG Article no.: WG-725-1643 Partie 26 CONTACTEUR SECURITE Numéro d'article: WG-725-1643	13,28 €
Teil 27 RELAIS:SPTDT:12 V 20 AMP Art.Nr.: WG-725-1648 Part 27 RLY:SPTDT:12V 20AMP Article no.: WG-725-1648 Partie 27 RELAIS Numéro d'article: WG-725-1648	43,34 €^**
Teil 28 AUFDRUCKKAPPE:.625 DIA Art.Nr.: WG-726-0214 Part 28 CAP:PUSH 5/8 Article no.: WG-726-0214 Partie 28 BOUCHON Numéro d'article: WG-726-0214	5,58 €
Teil 29 ISOLIERPLATTE Art.Nr.: WG-726-0320 Part 29 INSULATING PLATE Article no.: WG-726-0320 Partie 29 PLAQUE D ISOLATION Numéro d'article: WG-726-0320	2,56 €
Teil 30 ZUGFEDER: .840 DIA x 4.45 LG Art.Nr.: WG-732-04329A Part 30 SPR:EXTN: .840 DIA x 4.45 LG Article no.: WG-732-04329A Partie 30 RESSORT .840 DIS x 4.45 LG Numéro d'article: WG-732-04329A	16,11 €
Teil 31 ZUGFEDER:.38 OD x 3.25 LG Art.Nr.: WG-732-04488 Part 31 SPRING:EXT:.38 OD x 3.25 LG Article no.: WG-732-04488 Partie 31 RESSORT DE TRACTION Numéro d'article: WG-732-04488	19,14 €
Teil 33 ZUGFEDER: .53 OD x 4.75 LG Art.Nr.: WG-732-0470A Part 33 EXTENSION SPRING .53 OD X 4.75 Article no.: WG-732-0470A Partie 33 RESSORT Numéro d'article: WG-732-0470A	10,94 €
Teil 34 ZUGFEDER: .56 DIA x 5.52 LG Art.Nr.: WG-732-0814 Part 34 SPR:EXTN:.56 DIA x 5.52 LG Article no.: WG-732-0814 Partie 34 RESSORT Numéro d'article: WG-732-0814	12,85 €
Teil 35 PEDALGUMMI:RUND:GERILLT:4.0 LG Art.Nr.: WG-735-0239A Part 35 PAD:FOOT:4.0 LONG Article no.: WG-735-0239A Partie 35 CAOUTCHOUC/PEDALE 4;0 LG Numéro d'article: WG-735-0239A	8,02 €
Teil 36 TRITTBRETTBELAG GUMMI REV. Art.Nr.: WG-735-04113 Part 36 PAD:FOOT:REV Article no.: WG-735-04113 Partie 36 CAOUTCHOUC DE PEDALE Numéro d'article: WG-735-04113	11,14 €
Teil 37 U-SCHEIBE:0.406 x 1.000x0.030 Art.Nr.: WG-736-0101 Part 37 WASH:FLAT:.406 X 1.000 X .030 Article no.: WG-736-0101 Partie 37 RONDELLE Numéro d'article: WG-736-0101	8,07 €
Teil 38 U-SCHEIBE:0.380x1.015x0.135 Art.Nr.: WG-736-0258 Part 38 WASHER:FLAT:0.380X1.015X0.135 Article no.: WG-736-0258 Partie 38 RONDELLE PLATE .385x1.0x.135 Numéro d'article: WG-736-0258	3,36 €
Teil 39 U-SCHEIBE:0.396 x0.885 x0.060 Art.Nr.: WG-736-0300 Part 39 WASH:FLAT:0.396X0.885X0.060 Article no.: WG-736-0300 Partie 39 RONDELLE Numéro d'article: WG-736-0300	2,56 €
Teil 40 U-SCHEIBE:11.65x28.75x3 mm Art.Nr.: WG-736-04097A Part 40 WASH:FLAT:0.453X1.142X0.118 Article no.: WG-736-04097A Partie 40 RONDELLE:PLATE:11.65x28.75x3mm Numéro d'article: WG-736-04097A	3,09 €
Teil 41 SHLT-SCHR:0.439x0.175:5/16-18 Art.Nr.: WG-738-0140 Part 41 SCR:SHLDR:0.439X0.175:5/16-18 Article no.: WG-738-0140 Partie 41 VIS A EP.:.435 x.178-5/16 x.56 Numéro d'article: WG-738-0140	6,04 €
Teil 42 SCHULTERSCHR:.65x2.64:7/16-14 Art.Nr.: WG-738-04127 Part 42 SCR:SHLDR:.65x2.64:7/16-14 Article no.: WG-738-04127 Partie 42 VIS Numéro d'article: WG-738-04127	9,21 €
Teil 43 FLANSCHLAGER.630IDx.693ODx.875 Art.Nr.: WG-741-0591 Zur Zeit nicht lieferbar Part 43 BRG:FLG:.630ID X .693OD X .875 Article no.: WG-741-0591 currently not available Partie 43 BAGUE Numéro d'article: WG-741-0591 actuellement indisponible
Teil 44 LAGER:6KT/FLANSCH:.628 ID Art.Nr.: WG-741-3065B Part 44 BRG:HEX FLG:.628 ID:SPLIT Article no.: WG-741-3065B Partie 44 BAGUE HEXAGONALE RAINUREE Numéro d'article: WG-741-3065B	7,12 €
Teil 50 SCHALTSTANGE FREILAUF AUTOMATI Art.Nr.: WG-747-04890 Part 50 ROD:CONT:DUMP:AUTOMATIC Article no.: WG-747-04890 Partie 50 TIGE POINT-MORT Numéro d'article: WG-747-04890	29,22 €^**
Teil 51 DISTANZSTÜCK:0.255x0.376x1.420 Art.Nr.: WG-750-04456 Part 51 SPACER:0.255 x 0.376 x 1.420 Article no.: WG-750-04456 Partie 51 ENTRETOISE Numéro d'article: WG-750-04456	4,56 €
Teil 52 HÜLSE:0.375 x 0.625 x 1.340 Art.Nr.: WG-750-04584 Part 52 SPCR:0.375 x 0.625 x 1.340 Article no.: WG-750-04584 Partie 52 DOUILLE .375IDx.625ODx 1.34 LG Numéro d'article: WG-750-04584	3,69 €
Teil 53 DISTANZSTÜCK:Ò14mmxÒ10mmx33mm Art.Nr.: WG-750-04962 Part 53 SPCR:14mm OD x 10 mm ID Article no.: WG-750-04962 Partie 53 ENTRETOISE Numéro d'article: WG-750-04962	5,47 €
Teil 54 DISTANZSTÜCK:Ò20mmx10mmx18mm Art.Nr.: WG-750-04988 Part 54 SPCR:D20MM x 5MM x 18mm LG Article no.: WG-750-04988 Partie 54 ENTRETOISE Numéro d'article: WG-750-04988	4,54 €
Teil 55 KEILRIEMEN:V TYPE:5Lx66,96"LG Art.Nr.: WG-754-04170 Zur Zeit nicht lieferbar Part 55 BELT:V TYPE:5L x 66,96 LG PLY Article no.: WG-754-04170 currently not available Partie 55 COURROIE MOTEUR Numéro d'article: WG-754-04170 actuellement indisponible

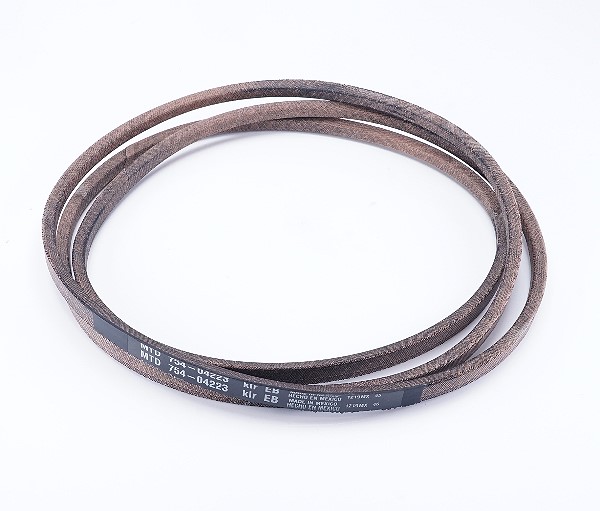

Teil 56 BELT:V TYPE:4L x 101.16 ARAMID Art.Nr.: WG-754-04223 Part 56 BELT:V-TYPE:4L x 101.16 ARAMID Article no.: WG-754-04223 Partie 56 COURROIE 101.16 ARAMID Numéro d'article: WG-754-04223	51,31 €^**
Teil 57 SPANNROLLE:FLACH: 2.75 OD Art.Nr.: WG-756-04224 Part 57 PUL:IDLR:FLAT 2.75 OD Article no.: WG-756-04224 Partie 57 POULIE TENDEUR Numéro d'article: WG-756-04224	29,43 €^**
Teil 59 UMLENKROLLE:V-TYPE 5LX3.06 DIA Art.Nr.: WG-756-04324 Part 59 PUL:IDLR:V-TYPE:5L X 3.06 DIA Article no.: WG-756-04324 Partie 59 POULIE TENDEUR Numéro d'article: WG-756-04324	26,09 €^**

inkl. 19 % MwSt. Steuer-Info
zzgl. Versandkosten

Lieferzeit: 3-10 Werktage*

In den Warenkorb

Anfrage zum Artikel

Wenn Sie Hilfe zu einer Störung Ihres MTD Gerätes benötigen, nehmen Sie einfach Kontakt zu uns auf. Sie können gerne auch eine Nachricht per WhatsApp an 0152 560 383 53 senden. Wir helfen Ihnen gerne!

Alle aufgelisteten Ersatzteile sind original MTD Ersatzteile.

Alle Artikel aus der Kategorie Ersatzteile Black-Line Rasentraktoren B 155/92 AM Typ: 13AM788E683 (2009)

Bitte beachten Sie, dass Elektro MTD Ersatzteile nur von Elektrofachkräften nach Vorgabe des Herstellers unter Berücksichtigung der gesetzlichen Vorschriften ersetzt werden dürfen.

Info zu GPSR: Stanley Black & Decker Deutschland GmbH Black-&-Decker-Strasse 40, 65510 Idstein support@blackanddecker.de

Ersatzteilzeichnung als Pdf hier klicken...
