Ersatzteile Yard-Man Schneefräsen YM 8413 DE Typ: 31AT993I643 (2004) Fahrantrieb, Räder

MTD Art.Nr.: E4-01087A-01

Hier können Sie Ersatzteile Yard-Man Schneefräsen YM 8413 DE Typ: 31AT993I643 (2004) Fahrantrieb, Räder einfach online kaufen.

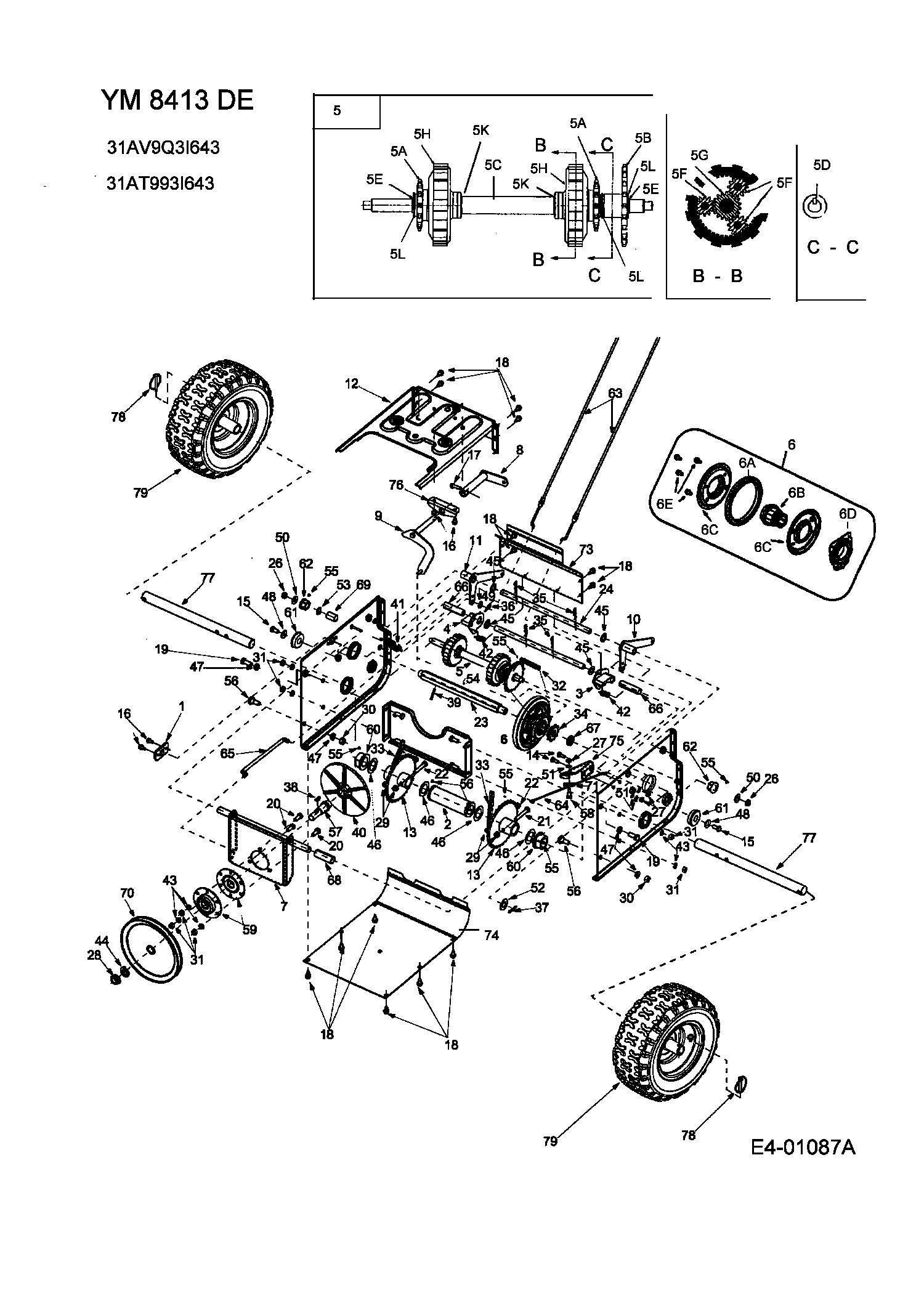

In der Skizze sind die Teile mit einer Zahl gekennzeichnet. Diese finden Sie in der Tabelle wieder und können so das Ersatzteil aus der Tabelle auswählen und online kaufen.

	Preis	Bild	kaufen
Ersatzteil
Teil 2 DISTANZROHR Art.Nr.: WG-618-0278 Part 2 BUSHING ASSY. SLEEVE Article no.: WG-618-0278 Partie 2 MANCHON Numéro d'article: WG-618-0278	193,48 €^**
Teil 3 KLAUE VOLLSTÄNDIG Art.Nr.: WG-618-0279 Part 3 DOGG ASSEMBLY Article no.: WG-618-0279 Partie 3 M¢CHOIRE COMPLET Numéro d'article: WG-618-0279	37,72 €^**
Teil 4 KLAUE VOLLSTAENDIG Art.Nr.: WG-618-0280 Part 4 DOGG ASSEMBLY Article no.: WG-618-0280 Partie 4 M¢CHOIRE COMPLET Numéro d'article: WG-618-0280	45,23 €^**
Teil 5 RADANTRIEBSACHSE Art.Nr.: WG-618-0282B Part 5 SHAFT ASM-DRIVE Article no.: WG-618-0282B Partie 5 ESSIEUX MOTEURS Numéro d'article: WG-618-0282B	385,53 €^**
Teil 5A TRAEGER-ZAHNRAD VOLLST. Art.Nr.: WG-618-0576A Part 5A CARRIER ASSY. Article no.: WG-618-0576A Partie 5A PIGNON Numéro d'article: WG-618-0576A	169,67 €^**
Teil 5E SICHERUNGSRING AUSSEN(SEEGER) Art.Nr.: WG-716-0194 Part 5E RING-RET:.56 DIA SHF:042 THK Article no.: WG-716-0194 Partie 5E CIRCLIPS Numéro d'article: WG-716-0194	3,14 €
Teil 5F ZAHNRAD 12 ZÄHNE Art.Nr.: WG-717-1209 Part 5F GEAR-12T Article no.: WG-717-1209 Partie 5F PIGNON 12 DENTS &&& Numéro d'article: WG-717-1209	12,56 €
Teil 5G ZAHNRAD 18 ZÄHNE Art.Nr.: WG-717-1210 Part 5G WASHER THRUST Article no.: WG-717-1210 Partie 5G PIGNON 18 DENTS &&& Numéro d'article: WG-717-1210	14,05 €
Teil 5K PASSSCHEIBE:.627x1.030x.030:HD Art.Nr.: WG-736-0773 Part 5K WASH:SHIM:0.627X1.030X0.030:HD Article no.: WG-736-0773 Partie 5K RONDELLE 5/8X1.00X.030 Numéro d'article: WG-736-0773	2,56 €
Teil 6 REIBRAD VOLLST. Art.Nr.: WG-618-0296A Part 6 FRICTION WHEEL ASSY. Article no.: WG-618-0296A Partie 6 ROUE DE FRICTION COMPLETE Numéro d'article: WG-618-0296A	255,75 €^**
Teil 6A REIBRAD Art.Nr.: WG-718-0494 Part 6A WHL:FRCTN:BONDED Article no.: WG-718-0494 Partie 6A CAHOUTCHOUC DISQUE FRICTION Numéro d'article: WG-718-0494	255,75 €^**
Teil 6D REIBRAD HALTERUNG Art.Nr.: WG-618-0063A Part 6D FRICTION WHEEL BEARING Article no.: WG-618-0063A Partie 6D PALIER Numéro d'article: WG-618-0063A	69,36 €^**
Teil 6E 6KT-SCHRAUBE:TT:1/4-20:0.62 Art.Nr.: WG-710-1652 Part 6E SCR:TT:1/4-20:0.62:HXINDWSH Article no.: WG-710-1652 Partie 6E VIS HEX. TT:1/4-20:.625:HXINDW Numéro d'article: WG-710-1652	3,21 €
Teil 6E 6KT-SCHRAUBE:TT:1/4-20:0.62 Art.Nr.: WG-710-1652 Part 6E SCR:TT:1/4-20:0.62:HXINDWSH Article no.: WG-710-1652 Partie 6E VIS HEX. TT:1/4-20:.625:HXINDW Numéro d'article: WG-710-1652	3,21 €
Teil 11 HALTER VOLLST. RECHTS Art.Nr.: WG-684-0119 Part 11 BRACKET ASSY W/FLAP Article no.: WG-684-0119 Partie 11 SUPPORT COMPLET DROIT Numéro d'article: WG-684-0119	52,87 €^**
Teil 14 6KT-SCHR.1/4-28:.625:GR5:STD Art.Nr.: WG-710-0195 Part 14 HHCS:1/4-28:.625:GR5:STD Article no.: WG-710-0195 Partie 14 VIS HEXAGONALE Numéro d'article: WG-710-0195	2,56 €
Teil 15 6KT-SCHR:5/16-18:.625:GR5:LOCK Art.Nr.: WG-710-0538 Part 15 HHCS:5/16-18:.625:GR5:LOCK Article no.: WG-710-0538 Partie 15 VIS HEX.:5/16-18:.625:GR.5:LOC Numéro d'article: WG-710-0538	3,52 €
Teil 16 6KT-SCHRAUBE:TT:1/4-20:0.500 Art.Nr.: WG-710-0599 Part 16 SCREW:TT:1/4-20:0.500:HXINDWSH Article no.: WG-710-0599 Partie 16 VIS A SIX PANS CREUX Numéro d'article: WG-710-0599	4,58 €
Teil 17 6KT-SCHR:TT:1/4-20:1.0:HXINDWS Art.Nr.: WG-710-0788 Part 17 SCREW:TT:1/4-20:1.000:HXINDWSH Article no.: WG-710-0788 Partie 17 VIS A SIX PANS CREUX Numéro d'article: WG-710-0788	3,36 €
Teil 19 6KT-SCHR:3/8-16:.880:GR5:STD Art.Nr.: WG-710-3001 Part 19 SCREW HHCS:3/8-16:.880:GR5:STD Article no.: WG-710-3001 Partie 19 VIS HEX. 3/8-16:.880:GR5:STD Numéro d'article: WG-710-3001	3,09 €
Teil 20 6KT-SCHR:5/16-18:0.75 GR5:STD Art.Nr.: WG-710-3008 Part 20 HHCS:5/16-18:0.75:GR5:STD Article no.: WG-710-3008 Partie 20 VIS 5/16-18:.75:GR5:STD Numéro d'article: WG-710-3008	2,68 €
Teil 21 6KT-SCHR:5/16-18:2.00:GR5:STD Art.Nr.: WG-710-3103 Part 21 SCRE.HHCS:5/16-18:2.00:GR5:STD Article no.: WG-710-3103 Partie 21 VIS HEX.:5/16-18:2.00:GR5:STD Numéro d'article: WG-710-3103	2,83 €
Teil 22 6KT-SCHR:5/16-18:1.75:GR5:STD Art.Nr.: WG-710-3180 Part 22 HHCS:5/16-18:1.75:GR5:STD Article no.: WG-710-3180 Partie 22 VIS HEX. 5/16-18:1.75:GR5:STD Numéro d'article: WG-710-3180	4,75 €
Teil 26 6KT-S-MUTTER:3/8-24:GR2:NYLON Art.Nr.: WG-712-0116 Part 26 NUT:JAMLK:3/8-24:GR2:NYLON Article no.: WG-712-0116 Partie 26 ECROU HEXAGONAL: 3/8-24:GR5: Numéro d'article: WG-712-0116	3,69 €
Teil 27 6KT-MUTTER:1/4-28:GR5 Art.Nr.: WG-712-0138 Part 27 NUT:HEX:1/4-28:GR5 Article no.: WG-712-0138 Partie 27 ECROU HEX. 1/4-28" Numéro d'article: WG-712-0138	2,68 €
Teil 29 6KT-S-MUTTER:5/16-18:GRN5:NYL Art.Nr.: WG-712-0429 Part 29 NUT:HEXLK:5/16-18:GRN5:NYLON Article no.: WG-712-0429 Partie 29 ECROU Numéro d'article: WG-712-0429	4,41 €
Teil 30 6KT-MUTTER:3/8-16:GR2 Art.Nr.: WG-712-0798 Part 30 NUT:HEX:3/8-16:GR2 Article no.: WG-712-0798 Partie 30 ECROU HEXAGONAL Numéro d'article: WG-712-0798	7,27 €
Teil 31 6KT-MUTTER:5/16-18:GR5 Art.Nr.: WG-712-3010 Part 31 NUT:HEX:5/16-18:GR5 Article no.: WG-712-3010 Partie 31 ECROU HEX. 5/16-18:GR5 Numéro d'article: WG-712-3010	3,03 €
Teil 32 ROLLENKETTE:NR.41X1/2"X36GL Art.Nr.: WG-713-0284 Part 32 CHAIN:ENDLESS#41 X .500P X 36L Article no.: WG-713-0284 Partie 32 CHAINE DE 993.I Numéro d'article: WG-713-0284	34,11 €^**
Teil 33 ROLLENKETTE Art.Nr.: WG-713-0286 Part 33 3 Article no.: WG-713-0286 Partie 33 CHAINE DE 993.I Numéro d'article: WG-713-0286	34,62 €^**
Teil 34 KETTENZAHNRAD Art.Nr.: WG-713-0413 Part 34 SPROCKET Article no.: WG-713-0413 Partie 34 PIGNON DE CHAINE Numéro d'article: WG-713-0413	13,72 €
Teil 35 FEDERSTECKER:.08 X 1.42" Art.Nr.: WG-714-0101 Part 35 PIN:COT:INT:.08 X 1.42 Article no.: WG-714-0101 Partie 35 GOUPILLE ¡ RESSORT:.08 x 1,42" Numéro d'article: WG-714-0101	2,56 €
Teil 36 FEDERSTECKER:.072DIA x 1.13 LG Art.Nr.: WG-714-0104 Part 36 PIN:COT:.072 DIA x 1.13 LG Article no.: WG-714-0104 Partie 36 GOUPILLE Numéro d'article: WG-714-0104	2,42 €
Teil 37 SPLINT:1/8 x 1.0" Art.Nr.: WG-714-0115 Part 37 PIN:COT:SPLIT:1/8 X 1.0 Article no.: WG-714-0115 Partie 37 GOUPILLE FENDUE 1/8 x 1.0 Numéro d'article: WG-714-0115	3,21 €
Teil 38 SCHEIBENFEDER NR.61 3/16X5/8" Art.Nr.: WG-714-0388 Part 38 KEY-WOODRUFF NR.61 3/16X5/8" Article no.: WG-714-0388 Partie 38 RESSORT ¡ DISQ.NR.61 3/16X5/8" Numéro d'article: WG-714-0388	7,70 €
Teil 39 SPANNHÜLSE 5/32X1.12" Art.Nr.: WG-715-0249 Part 39 PIN-SPRING ROLL 5/32X1.12" Article no.: WG-715-0249 Partie 39 DOUILLE DE SERRAGE 5/32X1.12" Numéro d'article: WG-715-0249	14,65 €
Teil 40 ANTRIEBSSCHEIBE Art.Nr.: WG-717-0302 Part 40 DRIVE DISC Article no.: WG-717-0302 Partie 40 DISQUE D ENTRAINEMENT Numéro d'article: WG-717-0302	71,08 €^**
Teil 41 ZUGFEDER .730 OD X 4.31 Art.Nr.: WG-732-0121 Part 41 SPR:EXTN:.730 OD X 4.31 Article no.: WG-732-0121 Partie 41 RESS. DE TRACT. .730 OD X 4.31 Numéro d'article: WG-732-0121	12,45 €
Teil 42 ZUGFEDER: .48 OD x 2.03 Art.Nr.: WG-732-0209 Part 42 SPR:EXTN:.48 OD x 2.03 Article no.: WG-732-0209 Partie 42 RESSORT DE TRACT. Numéro d'article: WG-732-0209	7,33 €
Teil 43 FEDERRING:5/16" NORMALAUSF. Art.Nr.: WG-736-0119 Part 43 WASHER:LOCK:5/16:SPLT:REG Article no.: WG-736-0119 Partie 43 RONDELLE Numéro d'article: WG-736-0119	3,09 €
Teil 44 FEDERRING:5/8" NORMALAUSF. Art.Nr.: WG-736-0158 Part 44 WASHER:LOCK:5/8:SPLT:REG Article no.: WG-736-0158 Partie 44 RONDELLE GROWER Numéro d'article: WG-736-0158	3,09 €
Teil 45 U-SCHEIBE:0.526x0.940x0.049 Art.Nr.: WG-736-0160 Part 45 WASH:FLAT:0.526x0.940x0.049 Article no.: WG-736-0160 Partie 45 RONDELLE 536 IDX.930ODX.050 Numéro d'article: WG-736-0160	2,88 €
Teil 46 U-SCHEIBE:1.025x1.635x0.03:HD Art.Nr.: WG-736-0163 Part 46 WASH:FLAT:1.025x1.635x0.030:HD Article no.: WG-736-0163 Partie 46 RONDELLE 1.03X1.63X.03 Numéro d'article: WG-736-0163	9,62 €
Teil 47 FEDERRING 3/8" SCHW. AUSF. Art.Nr.: WG-736-0217 Part 47 WASHER:LOCK:3/8:HEAVY DUTY Article no.: WG-736-0217 Partie 47 RONDELLE GROWER Numéro d'article: WG-736-0217	2,47 €
Teil 48 TELLERFEDER:0.336X0.885X.060 Art.Nr.: WG-736-0242 Part 48 WASH:BLVL:0.336X0.885X0.060 Article no.: WG-736-0242 Partie 48 RONDELLE CONIQUE.340X.872X.060 Numéro d'article: WG-736-0242	3,74 €
Teil 49 SCHEIBE:FL:0.339 x0.703 x0.065 Art.Nr.: WG-736-0275 Part 49 WASH:FLAT:0.339 x0.703 x0.065 Article no.: WG-736-0275 Partie 49 RONDELLE Numéro d'article: WG-736-0275	2,68 €
Teil 50 U-SCHEIBE:0.396 x0.885 x0.060 Art.Nr.: WG-736-0300 Part 50 WASH:FLAT:0.396X0.885X0.060 Article no.: WG-736-0300 Partie 50 RONDELLE Numéro d'article: WG-736-0300	2,56 €
Teil 51 FEDERRING:1/4" NORMALAUSF. Art.Nr.: WG-736-0329 Part 51 WASH:LOCK:1/4:SPLT:REG Article no.: WG-736-0329 Partie 51 RONDELLE GROWER Numéro d'article: WG-736-0329	2,95 €
Teil 52 SCHEIBE Art.Nr.: WG-736-0623 Part 52 washer Article no.: WG-736-0623 Partie 52 RONDELLE Numéro d'article: WG-736-0623	3,09 €
Teil 56 SHLT-SCHRAUBE:.498x.332:3/8-16 Art.Nr.: WG-738-0143 Part 56 SCR:SHLDR:0.498x0.332:3/8-16 Article no.: WG-738-0143 Partie 56 VIS EPAULEE Numéro d'article: WG-738-0143	9,52 €
Teil 57 ANTRIEBSSPINDEL Art.Nr.: WG-738-0279 Part 57 SPDL:PLT:DR Article no.: WG-738-0279 Partie 57 BIELLE DE COMMANDE Numéro d'article: WG-738-0279	62,71 €^**
Teil 58 SCHULTER-SCHRAUBE 1/4-28:.375 Art.Nr.: WG-738-0924 Part 58 HEX SCREW Article no.: WG-738-0924 Partie 58 AXE Numéro d'article: WG-738-0924	2,84 €
Teil 59 LAGERGEHÄUSE Art.Nr.: WG-741-0163A Part 59 COVER, BEARING Article no.: WG-741-0163A Partie 59 CARTER DE COUSSINET Numéro d'article: WG-741-0163A	34,06 €^**
Teil 60 FLANSCHLAGER Art.Nr.: WG-741-0192 Part 60 BEARING FLG Article no.: WG-741-0192 Partie 60 PALIER DE BRIDE Numéro d'article: WG-741-0192	13,19 €
Teil 61 KUGELLAGER:17x40x12:6203:DS Art.Nr.: WG-741-0563 Part 61 BRG:BALL:17x40x12:6203:DS Article no.: WG-741-0563 Partie 61 ROULEMENT ¡ BILL.:17x40x12: Numéro d'article: WG-741-0563	45,64 €^**
Teil 62 6-KT-GUSS-FLANSCHLAGER Art.Nr.: WG-741-1111 Part 62 HEX FLANGE BEARING, CAST Article no.: WG-741-1111 Partie 62 BAGUE HEXAGONALE Numéro d'article: WG-741-1111	8,62 €
Teil 63 BOWDENZUG LENKUNG Art.Nr.: WG-746-0949 Part 63 CABLE WHEEL STEERING Article no.: WG-746-0949 Partie 63 CABLE / DIRECTION Numéro d'article: WG-746-0949	42,70 €^**
Teil 64 BOWDENZUG Art.Nr.: WG-746-0951 Part 64 CABLE-ERS CONTROL 62,26 Article no.: WG-746-0951 Partie 64 COMMANDE BOWDEN Numéro d'article: WG-746-0951	43,82 €^**
Teil 65 KUPPLUNGSSTANGE Art.Nr.: WG-747-0973 Part 65 ROD-LOCKOUT Article no.: WG-747-0973 Partie 65 TRINGLE Numéro d'article: WG-747-0973	17,30 €
Teil 66 DISTANZHÜLSE Art.Nr.: WG-750-0903 Part 66 SPACER Article no.: WG-750-0903 Partie 66 ENTRETOISE Numéro d'article: WG-750-0903	11,16 €
Teil 67 DISTANZBUCHSE 0.675X1X0.23 Art.Nr.: WG-750-0997 Part 67 SPACER 0.675X1X0.23 Article no.: WG-750-0997 Partie 67 DOUILLE DE DIST. 0.675X1X0.23 Numéro d'article: WG-750-0997	11,16 €
Teil 70 KEILRIEMENSCHEIBE Art.Nr.: WG-756-0344 Part 70 PULLEY Article no.: WG-756-0344 Partie 70 POULIE DE COURR. TRAPÜZO§DALE Numéro d'article: WG-756-0344	83,24 €^**
Teil 71 UMLENKROLLE Art.Nr.: WG-756-0625 Part 71 Guide pulley Article no.: WG-756-0625 Partie 71 POULIE Numéro d'article: WG-756-0625	10,27 €
Teil 76 HALTERUNG Art.Nr.: WG-784-5590 Part 76 BRACKET DIFF:RR Article no.: WG-784-5590 Partie 76 CROCHET Numéro d'article: WG-784-5590	33,14 €^**

inkl. 19 % MwSt. Steuer-Info
zzgl. Versandkosten

Lieferzeit: 3-10 Werktage*

In den Warenkorb

Anfrage zum Artikel

Wenn Sie Hilfe zu einer Störung Ihres MTD Gerätes benötigen, nehmen Sie einfach Kontakt zu uns auf. Sie können gerne auch eine Nachricht per WhatsApp an 0152 560 383 53 senden. Wir helfen Ihnen gerne!

Alle aufgelisteten Ersatzteile sind original MTD Ersatzteile.

Alle Artikel aus der Kategorie Ersatzteile Yard-Man Schneefräsen YM 8413 DE Typ: 31AT993I643 (2004)

Bitte beachten Sie, dass Elektro MTD Ersatzteile nur von Elektrofachkräften nach Vorgabe des Herstellers unter Berücksichtigung der gesetzlichen Vorschriften ersetzt werden dürfen.

Info zu GPSR: Stanley Black & Decker Deutschland GmbH Black-&-Decker-Strasse 40, 65510 Idstein support@blackanddecker.de

Ersatzteilzeichnung als Pdf hier klicken...
