Ersatzteile Yard-Man Schneefräsen YM 76 M-T Typ: 31AY75LU643 (2011) Abdeckung Armaturenbrett

MTD Art.Nr.: E3-06471A-01

Hier können Sie Ersatzteile Yard-Man Schneefräsen YM 76 M-T Typ: 31AY75LU643 (2011) Abdeckung Armaturenbrett einfach online kaufen.

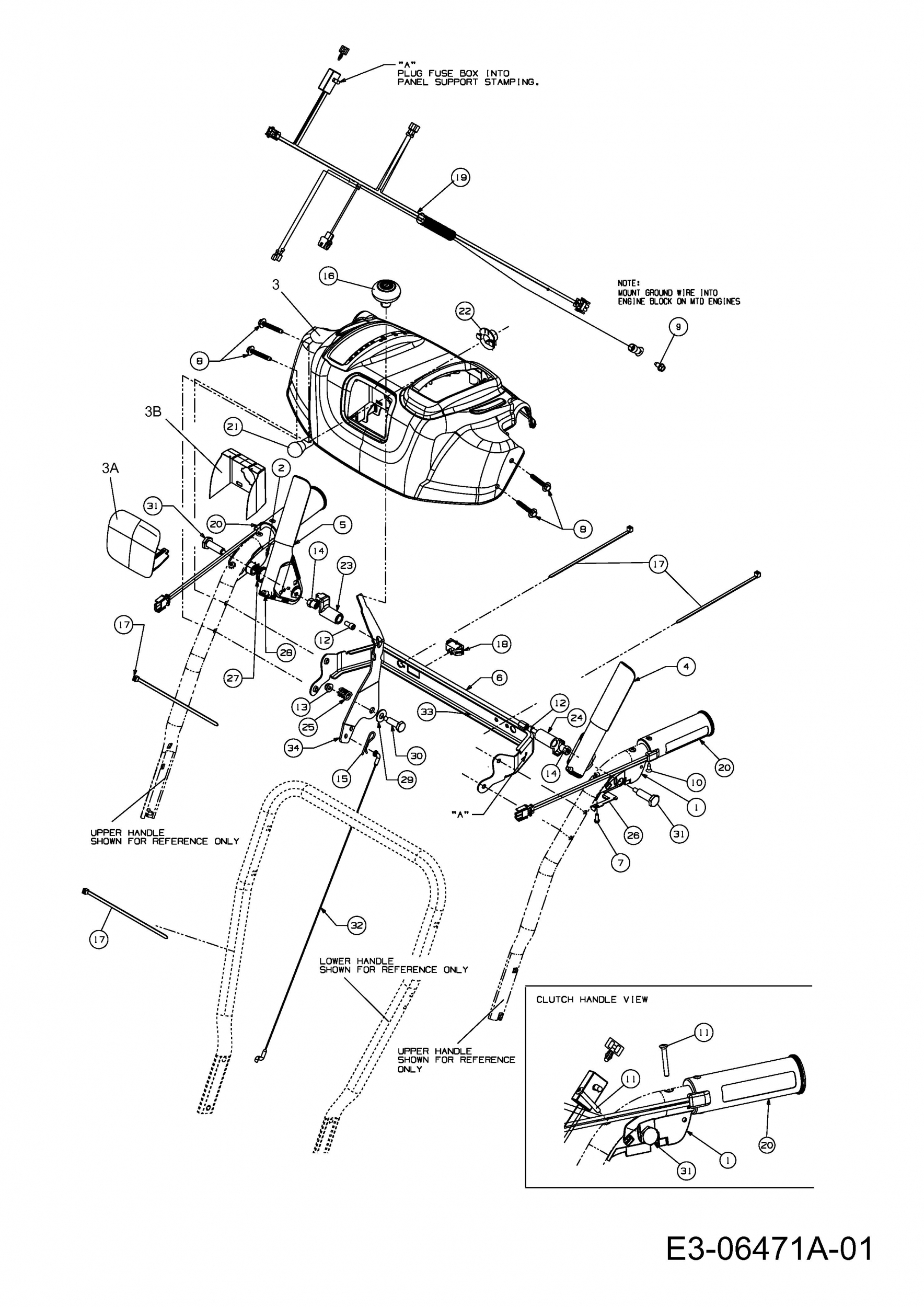

In der Skizze sind die Teile mit einer Zahl gekennzeichnet. Diese finden Sie in der Tabelle wieder und können so das Ersatzteil aus der Tabelle auswählen und online kaufen.

	Preis	Bild	kaufen
Ersatzteil
Teil 1 GEHÄUSE VOLLSTÄNDIG Art.Nr.: WG-631-04133A Part 1 CLUTCH LOCK L.H. Article no.: WG-631-04133A Partie 1 SERRURE D EMBR. GAUCHE Numéro d'article: WG-631-04133A	33,57 €^**
Teil 2 EINRASTER KUPPLUNGSHEBEL RH Art.Nr.: WG-631-04134B Part 2 CLUTCH LOCK R.H. Article no.: WG-631-04134B Partie 2 LEVIER D EMBR. DROIT Numéro d'article: WG-631-04134B	33,21 €^**
Teil 3 ARMATURENBRETT Art.Nr.: WG-631-04180 Part 3 Instrument panel Article no.: WG-631-04180 Partie 3 TABLEAU DE BORD Numéro d'article: WG-631-04180	75,43 €^**
Teil 3B AUFKLEBER Art.Nr.: WG-777X41803 Part 3B LABEL Article no.: WG-777X41803 Partie 3B REFLECTEUR Numéro d'article: WG-777X41803	12,45 €
Teil 3A LICHTBLENDE Art.Nr.: WG-731-05320 Part 3A LENS Article no.: WG-731-05320 Partie 3A OPTIQUE DE PHARE Numéro d'article: WG-731-05320	27,18 €^**
Teil 4 KUPPLUNGSHEBEL VOLLST.: LINKS Art.Nr.: WG-684-04105B Part 4 HNDL ASM:ENGAGEMENT LH-BLK Article no.: WG-684-04105B Partie 4 LEVIER D EMBRAYAGE CPL.:¡ GAU. Numéro d'article: WG-684-04105B	21,60 €
Teil 5 KUPPLUNGSHEBEL VOLLST.: RECHTS Art.Nr.: WG-684-04106B Part 5 CLUTCH LEVER Article no.: WG-684-04106B Partie 5 LEVIER D EMBRAYAGE CPL.:¡ DR. Numéro d'article: WG-684-04106B	23,96 €
Teil 6 STANGE VOLLSTÄNDIG Art.Nr.: WG-684-04250 Part 6 ROD ASSEMBLY Article no.: WG-684-04250 Partie 6 BARREAU COMPLET Numéro d'article: WG-684-04250	29,53 €^**
Teil 7 6KT-SCHR:PLASTITE:#8-16:0.50 Art.Nr.: WG-710-04326 Part 7 SCR:PLST:48:#8-16:0.50:HXINDWS Article no.: WG-710-04326 Partie 7 VIS HEX.:PLASTITE:#8-16 x.50 Numéro d'article: WG-710-04326	4,20 €
Teil 8 6KT-SCHRAUBE:TT:1/4-20:1.63 Art.Nr.: WG-710-04586 Part 8 SCR:TT:1/4-20:1.63:HXINDWSH Article no.: WG-710-04586 Partie 8 VIS HEX.:TT:1/4-20:1.625:HXIND Numéro d'article: WG-710-04586	3,21 €
Teil 9 6KT-SCHRAUBE:TT:1/4-20:0.500 Art.Nr.: WG-710-0599 Part 9 SCREW:TT:1/4-20:0.500:HXINDWSH Article no.: WG-710-0599 Partie 9 VIS A SIX PANS CREUX Numéro d'article: WG-710-0599	4,58 €
Teil 10 SENKSCHR:#10-16:0.62:OVAL Art.Nr.: WG-710-0837 Part 10 SCR:AB:#10-16:0.62:OVAL:TYPE 1 Article no.: WG-710-0837 Partie 10 VIS Numéro d'article: WG-710-0837	3,36 €
Teil 11 SCHRAUBE:#10-24:1.38:OVALCSK Art.Nr.: WG-710-1233 Part 11 SCR:MACH:#10-24:1.38:OVALCSK Article no.: WG-710-1233 Partie 11 VIS:#10-24:1.375:OVALCSK Numéro d'article: WG-710-1233	5,97 €
Teil 12 INNEN-6KT-SCHR:1/4-20:0.50 Art.Nr.: WG-710-3069 Part 12 SHCS:1/4-20:0.50:LK:ASTMA574 Article no.: WG-710-3069 Partie 12 VIS AV. HEX. INT.: 1/4-20x.50 Numéro d'article: WG-710-3069	2,56 €
Teil 13 6KT-S-BUNDMUTTER:1/4-20:GRN5 Art.Nr.: WG-712-04064 Part 13 NUT:HEXFLGLK:1/4-20:GRN5:NYL Article no.: WG-712-04064 Partie 13 ECROU HEXAGONAL Numéro d'article: WG-712-04064	4,58 €
Teil 14 6KT-ANSATZMUTTER:1/4-20 Art.Nr.: WG-712-04081A Part 14 NUT:HEX:1/4-20:SHLDR Article no.: WG-712-04081A Partie 14 ECROU HEX. AV. CEINT.: 1/4-20 Numéro d'article: WG-712-04081A	5,70 €
Teil 15 FEDERSTECKER:0.094:1.64 Art.Nr.: WG-714-0145 Part 15 PIN:HAIR:0.094:1.64 Article no.: WG-714-0145 Partie 15 GOUPILLE Numéro d'article: WG-714-0145	2,42 €
Teil 16 KNAUF: SCHALTHEBEL Art.Nr.: WG-720-04039 Part 16 KNOB, SHIFT Article no.: WG-720-04039 Partie 16 POMMEAU: LEVIER D EMBRAYAGE Numéro d'article: WG-720-04039	6,47 €
Teil 17 KABELBINDER:.05X.18X7.56:50LB Art.Nr.: WG-725-0157 Part 17 TIE:CBL:0.05X0.18X7.56:50LB Article no.: WG-725-0157 Partie 17 COLLIER DE SERRAGE3/16X0.5X7.4 Numéro d'article: WG-725-0157	2,68 €
Teil 18 SCHALTER Art.Nr.: WG-725-04393 Part 18 SWITCH Article no.: WG-725-04393 Partie 18 BOUTON MARCHE ARRET Numéro d'article: WG-725-04393	10,94 €
Teil 19 ETEKTRISCHE LEITUNG Art.Nr.: WG-725-05148 Part 19 HARNESS-HEATED GRIPS Article no.: WG-725-05148 Partie 19 FAISCEAU Numéro d'article: WG-725-05148	74,67 €^**
Teil 20 HANDGRIFF - HEIZBAR Art.Nr.: WG-725-05149 Part 20 HEATED GRIP Article no.: WG-725-05149 Partie 20 POIGNEE CHAUFFANTE Numéro d'article: WG-725-05149	76,96 €^**
Teil 21 GLÜHLAMPE:12V 21W #1156 Art.Nr.: WG-725-0963 Part 21 LAMP:#1156 Article no.: WG-725-0963 Partie 21 AMPOULE ELECTRIQUE Numéro d'article: WG-725-0963	7,70 €
Teil 22 LAMPEN-FASSUNG: 1/4 DREHUNG Art.Nr.: WG-725-1649A Part 22 SOC:LAM: 1/4 TURN Article no.: WG-725-1649A Partie 22 DOUILLE DE LAMPE: 1/4 ROTATION Numéro d'article: WG-725-1649A	7,33 €
Teil 23 SPERRKLINKE Art.Nr.: WG-731-04894D Part 23 PLT:LOCK Article no.: WG-731-04894D Partie 23 ENTRETOISE PLASTIQUE Numéro d'article: WG-731-04894D	15,16 €
Teil 24 SCHALTNOCKEN: ARRET. KUPPLUNG Art.Nr.: WG-731-04896B Part 24 CAM: CLUTCH LOCK Article no.: WG-731-04896B Partie 24 CAME D¨ARRET Numéro d'article: WG-731-04896B	10,82 €
Teil 25 DRUCKFEDER: .39 x .60 x .88 LG Art.Nr.: WG-732-0193 Part 25 SPR:CMPRS:.39 x.60 x.88 LG Article no.: WG-732-0193 Partie 25 RESSORT DE PRE.:.39x.60x.88 LG Numéro d'article: WG-732-0193	3,21 €
Teil 26 FEDER:ARRETIERUNG:KUPPLUNG Art.Nr.: WG-732-04219C Part 26 SPR:LOCK:CLU Article no.: WG-732-04219C Partie 26 RESSORT LAMELLE Numéro d'article: WG-732-04219C	9,99 €
Teil 27 DREHFEDER:0.8156 ID x .3038 Art.Nr.: WG-732-04238 Part 27 SPRING:TORSION:0.8156IDx.3038 Article no.: WG-732-04238 Partie 27 RESSORT ROTATIF:0.8156IDx.3038 Numéro d'article: WG-732-04238	4,58 €
Teil 28 GUMMISTOPFEN:.62 OD x .22 THK Art.Nr.: WG-735-0199A Part 28 BUMPER-RUBBER:.62 OD x.22 THK Article no.: WG-735-0199A Partie 28 BOUCHON EN CAOUTCH.:.62ODx.22 Numéro d'article: WG-735-0199A	4,15 €
Teil 29 SCHEIBE:FL:.385 x.87 x.06:HT Art.Nr.: WG-736-0267 Part 29 WASH:FLAT:.385 x.87 x.06:HT Article no.: WG-736-0267 Partie 29 RONDELLE PL.:.385 x.87 x.06:HT Numéro d'article: WG-736-0267	3,36 €
Teil 30 SCHULTERSCHR:.375x1.040:1/4-20 Art.Nr.: WG-738-04125 Part 30 SCR:SHLDR:0.375X1.040:1/4-20 Article no.: WG-738-04125 Partie 30 VIS A EPAULE:.374 DIA.x 1.05LG Numéro d'article: WG-738-04125	4,20 €
Teil 31 SCHULTERSCHR:.437x1.340:1/4-20 Art.Nr.: WG-738-04348 Part 31 SCR:SHLDR:0.437x 1.340:1/4-20 Article no.: WG-738-04348 Partie 31 VIS A EPAULE:.437x1.345:1/4-20 Numéro d'article: WG-738-04348	7,06 €
Teil 32 BOWDENZUG: TEMPOAUSWAHL: Art.Nr.: WG-746-04518 Part 32 THROTTLE CABLE: SPEED SELECT.: Article no.: WG-746-04518 Partie 32 CABLE SELECTION DE VITESSE Numéro d'article: WG-746-04518	48,97 €^**
Teil 33 HALTER: ARMATURENBRETT Art.Nr.: WG-790-00248C-S Part 33 BRACKET: PANEL Article no.: WG-790-00248C-S Partie 33 CADRE SUPPORT: TABLEAU DE BORD Numéro d'article: WG-790-00248C-S	24,14 €
Teil 34 SCHALTHEBEL Art.Nr.: WG-790-00281B Part 34 LEVER, CONTROL Article no.: WG-790-00281B Partie 34 LEVIER D EMBRAYAGE Numéro d'article: WG-790-00281B	31,57 €^**

inkl. 19 % MwSt. Steuer-Info
zzgl. Versandkosten

Lieferzeit: 3-10 Werktage*

In den Warenkorb

Anfrage zum Artikel

Wenn Sie Hilfe zu einer Störung Ihres MTD Gerätes benötigen, nehmen Sie einfach Kontakt zu uns auf. Sie können gerne auch eine Nachricht per WhatsApp an 0152 560 383 53 senden. Wir helfen Ihnen gerne!

Alle aufgelisteten Ersatzteile sind original MTD Ersatzteile.

Alle Artikel aus der Kategorie Ersatzteile Yard-Man Schneefräsen YM 76 M-T Typ: 31AY75LU643 (2011)

Bitte beachten Sie, dass Elektro MTD Ersatzteile nur von Elektrofachkräften nach Vorgabe des Herstellers unter Berücksichtigung der gesetzlichen Vorschriften ersetzt werden dürfen.

Info zu GPSR: Stanley Black & Decker Deutschland GmbH Black-&-Decker-Strasse 40, 65510 Idstein support@blackanddecker.de

Ersatzteilzeichnung als Pdf hier klicken...
