Ersatzteile Yard-Man Schneefräsen YM 6170 DEM Typ: 31AY53LR643  (2009) Armaturenbrett
Für eine größere Ansicht klicken Sie auf das Vorschaubild

Ersatzteile Yard-Man Schneefräsen YM 6170 DEM Typ: 31AY53LR643 (2009) Armaturenbrett

MTD
MTD Art.Nr.: E4-02504A-01
Hier können Sie Ersatzteile Yard-Man Schneefräsen YM 6170 DEM Typ: 31AY53LR643 (2009) Armaturenbrett einfach online kaufen.

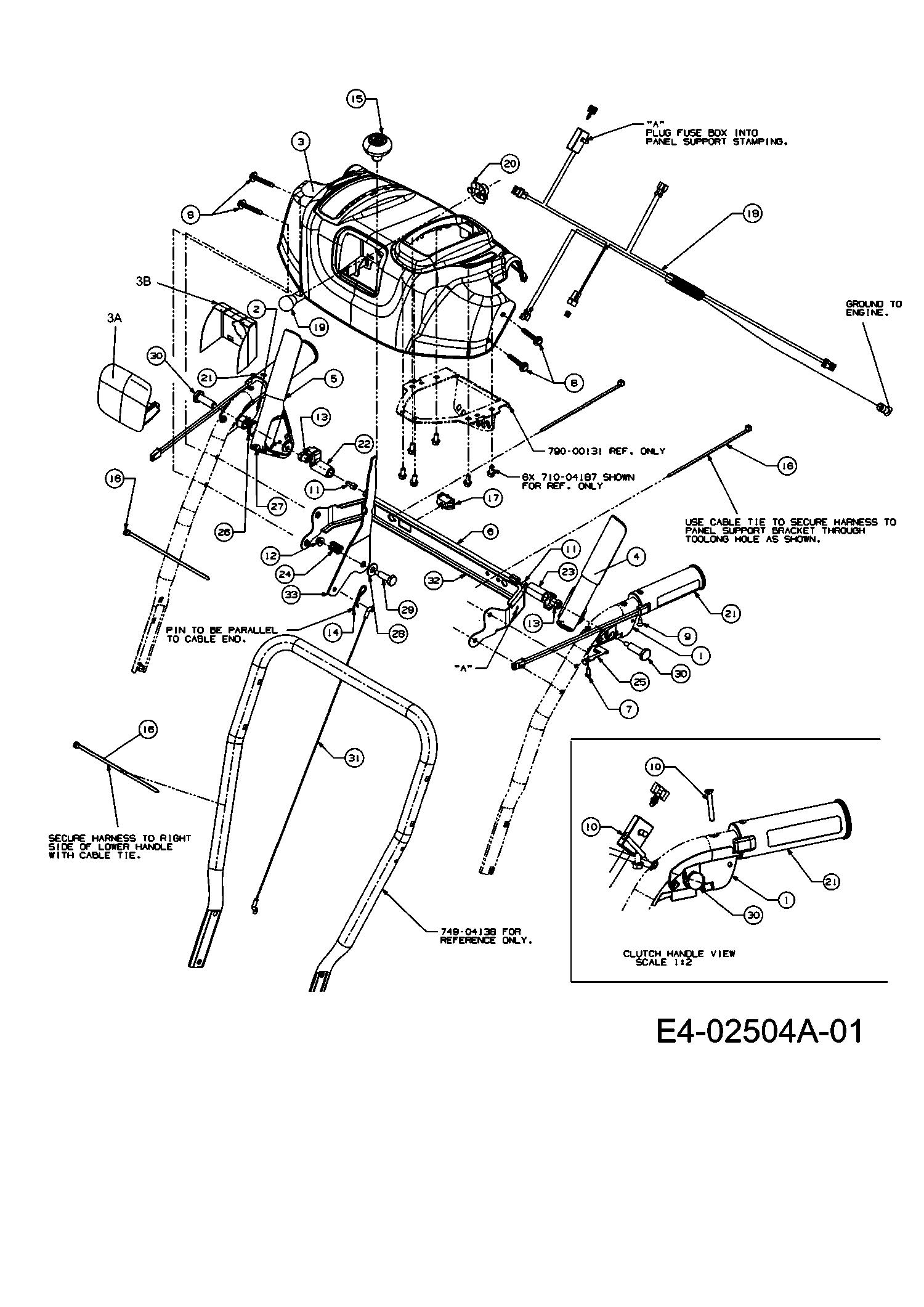

In der Skizze sind die Teile mit einer Zahl gekennzeichnet. Diese finden Sie in der Tabelle wieder und können so das Ersatzteil aus der Tabelle auswählen und online kaufen.


Ersatzteil
deutschenglishfrench
PreisBildkaufen
Teil 1 GEHÄUSE VOLLSTÄNDIG
Art.Nr.: WG-631-04133A
Part 1 CLUTCH LOCK L.H.
Article no.: WG-631-04133A
Partie 1 SERRURE D EMBR. GAUCHE
Numéro d'article: WG-631-04133A
31,67 € ohne Abbildung
Teil 2 EINRASTER KUPPLUNGSHEBEL RH
Art.Nr.: WG-631-04134B
Part 2 CLUTCH LOCK R.H.
Article no.: WG-631-04134B
Partie 2 LEVIER D EMBR. DROIT
Numéro d'article: WG-631-04134B
31,33 € ohne Abbildung
Teil 3 ARMATURENBRETT
Art.Nr.: WG-631-04180
Part 3 Instrument panel
Article no.: WG-631-04180
Partie 3 TABLEAU DE BORD
Numéro d'article: WG-631-04180
71,16 € ohne Abbildung
Teil 3B AUFKLEBER
Art.Nr.: WG-777X41803
Part 3B LABEL
Article no.: WG-777X41803
Partie 3B REFLECTEUR
Numéro d'article: WG-777X41803
11,75 € ohne Abbildung
Teil 3A LICHTBLENDE
Art.Nr.: WG-731-05320
Part 3A LENS
Article no.: WG-731-05320
Partie 3A OPTIQUE DE PHARE
Numéro d'article: WG-731-05320
25,64 € ohne Abbildung
Teil 4 KUPPLUNGSHEBEL VOLLST.: LINKS
Art.Nr.: WG-684-04105B
Part 4 HNDL ASM:ENGAGEMENT LH-BLK
Article no.: WG-684-04105B
Partie 4 LEVIER D EMBRAYAGE CPL.:¡ GAU.
Numéro d'article: WG-684-04105B
20,38 € ohne Abbildung
Teil 5 KUPPLUNGSHEBEL VOLLST.: RECHTS
Art.Nr.: WG-684-04106B
Part 5 CLUTCH LEVER
Article no.: WG-684-04106B
Partie 5 LEVIER D EMBRAYAGE CPL.:¡ DR.
Numéro d'article: WG-684-04106B
22,61 € ohne Abbildung
Teil 6 STANGE VOLLSTÄNDIG
Art.Nr.: WG-684-04250
Part 6 ROD ASSEMBLY
Article no.: WG-684-04250
Partie 6 BARREAU COMPLET
Numéro d'article: WG-684-04250
27,86 € ohne Abbildung
Teil 7 6KT-SCHR:PLASTITE:#8-16:0.50
Art.Nr.: WG-710-04326
Part 7 SCR:PLST:48:#8-16:0.50:HXINDWS
Article no.: WG-710-04326
Partie 7 VIS HEX.:PLASTITE:#8-16 x.50
Numéro d'article: WG-710-04326
3,97 € ohne Abbildung
Teil 8 6KT-SCHRAUBE:TT:1/4-20:1.63
Art.Nr.: WG-710-04586
Part 8 SCR:TT:1/4-20:1.63:HXINDWSH
Article no.: WG-710-04586
Partie 8 VIS HEX.:TT:1/4-20:1.625:HXIND
Numéro d'article: WG-710-04586
3,03 € ohne Abbildung
Teil 9 SENKSCHR:#10-16:0.62:OVAL
Art.Nr.: WG-710-0837
Part 9 SCR:AB:#10-16:0.62:OVAL:TYPE 1
Article no.: WG-710-0837
Partie 9 VIS
Numéro d'article: WG-710-0837
3,17 € ohne Abbildung
Teil 10 SCHRAUBE:#10-24:1.38:OVALCSK
Art.Nr.: WG-710-1233
Part 10 SCR:MACH:#10-24:1.38:OVALCSK
Article no.: WG-710-1233
Partie 10 VIS:#10-24:1.375:OVALCSK
Numéro d'article: WG-710-1233
5,64 € ohne Abbildung
Teil 11 INNEN-6KT-SCHR:1/4-20:0.50
Art.Nr.: WG-710-3069
Part 11 SHCS:1/4-20:0.50:LK:ASTMA574
Article no.: WG-710-3069
Partie 11 VIS AV. HEX. INT.: 1/4-20x.50
Numéro d'article: WG-710-3069
2,42 € ohne Abbildung
Teil 12 6KT-S-BUNDMUTTER:1/4-20:GRN5
Art.Nr.: WG-712-04064
Part 12 NUT:HEXFLGLK:1/4-20:GRN5:NYL
Article no.: WG-712-04064
Partie 12 ECROU HEXAGONAL
Numéro d'article: WG-712-04064
4,32 € Teil 12 6KT-S-BUNDMUTTER:1/4-20:GRN5 Art.Nr.: WG-712-04064
Teil 13 6KT-ANSATZMUTTER:1/4-20
Art.Nr.: WG-712-04081A
Part 13 NUT:HEX:1/4-20:SHLDR
Article no.: WG-712-04081A
Partie 13 ECROU HEX. AV. CEINT.: 1/4-20
Numéro d'article: WG-712-04081A
5,38 € ohne Abbildung
Teil 14 FEDERSTECKER:0.094:1.64
Art.Nr.: WG-714-0145
Part 14 PIN:HAIR:0.094:1.64
Article no.: WG-714-0145
Partie 14 GOUPILLE
Numéro d'article: WG-714-0145
2,28 € Teil 14 FEDERSTECKER:0.094:1.64 Art.Nr.: WG-714-0145
Teil 15 KNAUF: SCHALTHEBEL
Art.Nr.: WG-720-04039
Part 15 KNOB, SHIFT
Article no.: WG-720-04039
Partie 15 POMMEAU: LEVIER D EMBRAYAGE
Numéro d'article: WG-720-04039
6,11 € ohne Abbildung
Teil 17 SCHALTER
Art.Nr.: WG-725-04393
Part 17 SWITCH
Article no.: WG-725-04393
Partie 17 BOUTON MARCHE ARRET
Numéro d'article: WG-725-04393
10,32 € ohne Abbildung
Teil 19 GLÜHLAMPE:12V 21W #1156
Art.Nr.: WG-725-0963
Part 19 LAMP:#1156
Article no.: WG-725-0963
Partie 19 AMPOULE ELECTRIQUE
Numéro d'article: WG-725-0963
7,27 € Teil 19 GLÜHLAMPE:12V 21W #1156 Art.Nr.: WG-725-0963
Teil 20 LAMPEN-FASSUNG: 1/4 DREHUNG
Art.Nr.: WG-725-1649A
Part 20 SOC:LAM: 1/4 TURN
Article no.: WG-725-1649A
Partie 20 DOUILLE DE LAMPE: 1/4 ROTATION
Numéro d'article: WG-725-1649A
6,92 €
Teil 21 HANDGRIFF
Art.Nr.: WG-725-1757
Part 21 GRIP
Article no.: WG-725-1757
Partie 21 POIGNÜE
Numéro d'article: WG-725-1757
100,00 € ohne Abbildung
Teil 22 SPERRKLINKE
Art.Nr.: WG-731-04894D
Part 22 PLT:LOCK
Article no.: WG-731-04894D
Partie 22 ENTRETOISE PLASTIQUE
Numéro d'article: WG-731-04894D
14,30 € Teil 22 SPERRKLINKE Art.Nr.: WG-731-04894D
Teil 23 SCHALTNOCKEN: ARRET. KUPPLUNG
Art.Nr.: WG-731-04896B
Part 23 CAM: CLUTCH LOCK
Article no.: WG-731-04896B
Partie 23 CAME D¨ARRET
Numéro d'article: WG-731-04896B
10,21 € ohne Abbildung
Teil 24 DRUCKFEDER: .39 x .60 x .88 LG
Art.Nr.: WG-732-0193
Part 24 SPR:CMPRS:.39 x.60 x.88 LG
Article no.: WG-732-0193
Partie 24 RESSORT DE PRE.:.39x.60x.88 LG
Numéro d'article: WG-732-0193
3,03 € ohne Abbildung
Teil 25 FEDER:ARRETIERUNG:KUPPLUNG
Art.Nr.: WG-732-04219C
Part 25 SPR:LOCK:CLU
Article no.: WG-732-04219C
Partie 25 RESSORT LAMELLE
Numéro d'article: WG-732-04219C
9,42 € ohne Abbildung
Teil 26 DREHFEDER:0.8156 ID x .3038
Art.Nr.: WG-732-04238
Part 26 SPRING:TORSION:0.8156IDx.3038
Article no.: WG-732-04238
Partie 26 RESSORT ROTATIF:0.8156IDx.3038
Numéro d'article: WG-732-04238
4,32 € ohne Abbildung
Teil 27 GUMMISTOPFEN:.62 OD x .22 THK
Art.Nr.: WG-735-0199A
Part 27 BUMPER-RUBBER:.62 OD x.22 THK
Article no.: WG-735-0199A
Partie 27 BOUCHON EN CAOUTCH.:.62ODx.22
Numéro d'article: WG-735-0199A
3,91 € Teil 27 GUMMISTOPFEN:.62 OD x .22 THK Art.Nr.: WG-735-0199A
Teil 28 SCHEIBE:FL:.385 x.87 x.06:HT
Art.Nr.: WG-736-0267
Part 28 WASH:FLAT:.385 x.87 x.06:HT
Article no.: WG-736-0267
Partie 28 RONDELLE PL.:.385 x.87 x.06:HT
Numéro d'article: WG-736-0267
3,17 € ohne Abbildung
Teil 29 SCHULTERSCHR:.375x1.040:1/4-20
Art.Nr.: WG-738-04125
Part 29 SCR:SHLDR:0.375X1.040:1/4-20
Article no.: WG-738-04125
Partie 29 VIS A EPAULE:.374 DIA.x 1.05LG
Numéro d'article: WG-738-04125
3,97 € ohne Abbildung
Teil 30 SCHULTERSCHR:.437x1.340:1/4-20
Art.Nr.: WG-738-04348
Part 30 SCR:SHLDR:0.437x 1.340:1/4-20
Article no.: WG-738-04348
Partie 30 VIS A EPAULE:.437x1.345:1/4-20
Numéro d'article: WG-738-04348
6,66 € ohne Abbildung
Teil 31 KABELZUG: TEMPOAUSWAHL
Art.Nr.: WG-746-04396
Part 31 CABLE:SELECTOR:SPEED
Article no.: WG-746-04396
Partie 31 C¢BLE: SÜLECTION DE VITESSE
Numéro d'article: WG-746-04396
27,76 € ohne Abbildung
inkl. 19 % MwSt. Steuer-Info
zzgl. Versandkosten
Lieferzeit: 3-5 Werktage*
In den Warenkorb

Wenn Sie Hilfe zu einer Störung Ihres MTD Gerätes benötigen, nehmen Sie einfach Kontakt zu uns auf. Sie können gerne auch eine Nachricht per WhatsApp an 0152 560 383 53 senden. Wir helfen Ihnen gerne!

Alle aufgelisteten Ersatzteile sind original MTD Ersatzteile.

Alle Artikel aus der Kategorie Ersatzteile Yard-Man Schneefräsen YM 6170 DEM Typ: 31AY53LR643 (2009)

Bitte beachten Sie, dass Elektro MTD Ersatzteile nur von Elektrofachkräften nach Vorgabe des Herstellers unter Berücksichtigung der gesetzlichen Vorschriften ersetzt werden dürfen.
