Ersatzteile Yard-Man Schneefräsen YM 6170 DE Typ: 31AY5DKE643 (2005) Armaturenbrett, Holm, Kurbel

MTD Art.Nr.: E4-01241A-01

Hier können Sie Ersatzteile Yard-Man Schneefräsen YM 6170 DE Typ: 31AY5DKE643 (2005) Armaturenbrett, Holm, Kurbel einfach online kaufen.

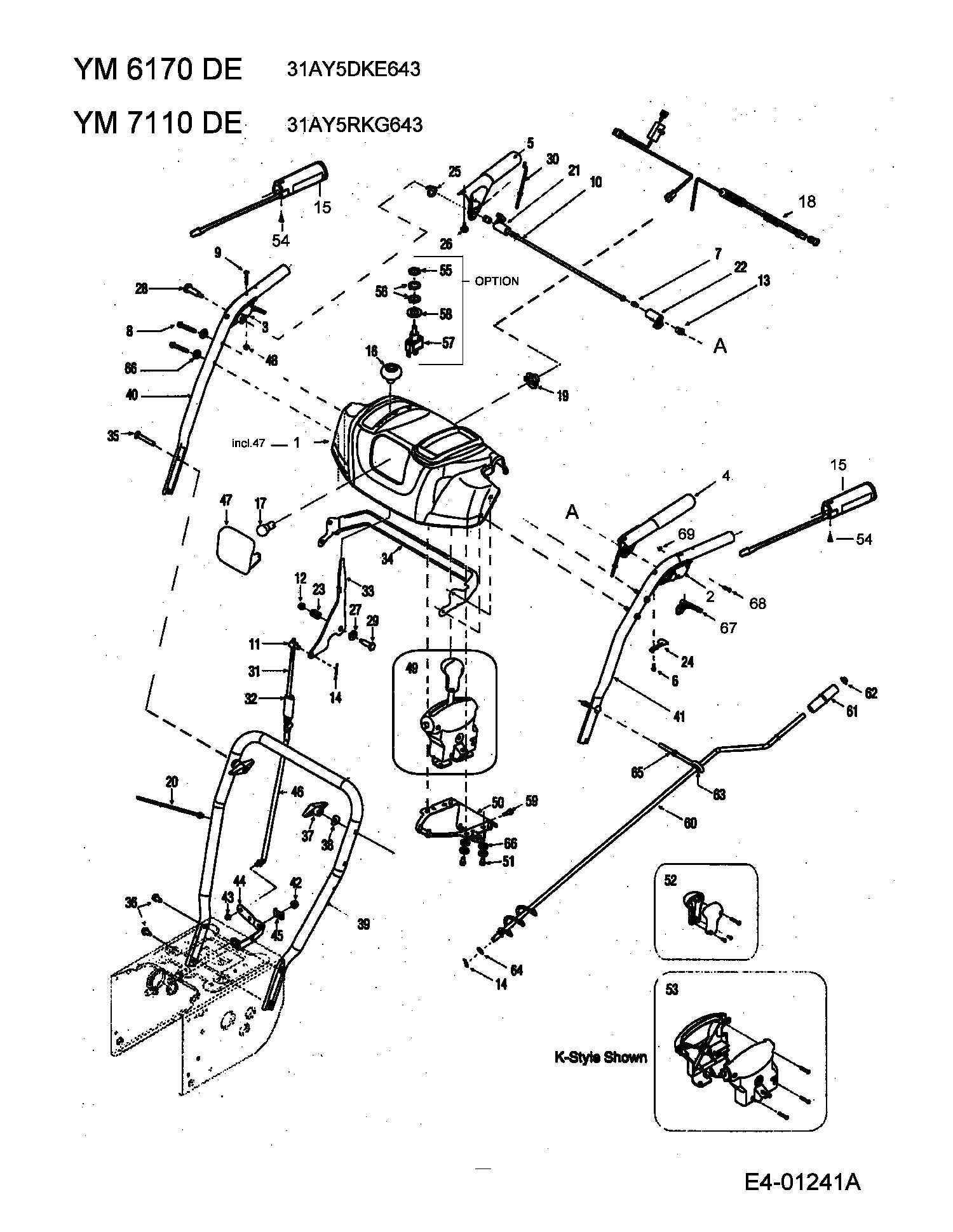

In der Skizze sind die Teile mit einer Zahl gekennzeichnet. Diese finden Sie in der Tabelle wieder und können so das Ersatzteil aus der Tabelle auswählen und online kaufen.

	Preis	Bild	kaufen
Ersatzteil
Teil 1 ARMATURENBRETT Art.Nr.: WG-631-04124 Part 1 Instrument panel Article no.: WG-631-04124 Partie 1 TABLEAU DE BORD Numéro d'article: WG-631-04124	75,43 €^**
Teil 2 HALTERUNG KUPPLUNGSHEBEL LH Art.Nr.: WG-731-04785 Part 2 HANDLE, CLUTCH LOCK, LH Article no.: WG-731-04785 Partie 2 LEVIER SUPPORT GAUCHE Numéro d'article: WG-731-04785	33,57 €^**
Teil 3 EINRASTER KUPPLUNGSHEBEL RH Art.Nr.: WG-631-04134A Part 3 HANDLE, CLUTCH LOCK, RH Article no.: WG-631-04134A Partie 3 LEVIER SUPPORT DROIT Numéro d'article: WG-631-04134A	33,21 €^**
Teil 4 KUPPLUNGSGRIFF LINKS Art.Nr.: WG-684-04105A Part 4 HANDLE ASSY ENGAGEMENT LH Article no.: WG-684-04105A Partie 4 LEVIER DE COMMANDE GAUCHE Numéro d'article: WG-684-04105A	21,60 €
Teil 5 KUPPLUNGSGRIFF RECHTS Art.Nr.: WG-684-04106A Part 5 HANDLE ASSY ENGAGEMENT RH Article no.: WG-684-04106A Partie 5 LEVIER DE COMMANDE DROIT Numéro d'article: WG-684-04106A	23,96 €
Teil 6 6KT-SCHR:PLASTITE:#8-16:0.50 Art.Nr.: WG-710-04326 Part 6 SCR:PLST:48:#8-16:0.50:HXINDWS Article no.: WG-710-04326 Partie 6 VIS HEX.:PLASTITE:#8-16 x.50 Numéro d'article: WG-710-04326	4,20 €
Teil 7 INNEN-6KT-SCHR: 1/4-20:.375 Art.Nr.: WG-710-04354 Part 7 SHCS:1/4-20:.375 Article no.: WG-710-04354 Partie 7 VIS HEX. INTERIEUR:1/4-20:.375 Numéro d'article: WG-710-04354	9,40 €
Teil 8 6KT-SCHR:TT:1/4-20:1.750:HXIND Art.Nr.: WG-710-1026 Part 8 SCREW:TT:1/4-20:1.750:HXINDWSH Article no.: WG-710-1026 Partie 8 VIS HEX:TT:1/4-20:1.750 Numéro d'article: WG-710-1026	3,09 €
Teil 9 SCHRAUBE:#10-24:1.38:OVALCSK Art.Nr.: WG-710-1233 Part 9 SCR:MACH:#10-24:1.38:OVALCSK Article no.: WG-710-1233 Partie 9 VIS:#10-24:1.375:OVALCSK Numéro d'article: WG-710-1233	5,97 €
Teil 10 LAGERSTANGE Art.Nr.: WG-753-04882 Part 10 KIT-CLU INTERLOCK Article no.: WG-753-04882 Partie 10 TIGE DE STOCKS Numéro d'article: WG-753-04882	39,86 €^**
Teil 11 SPINDELMUTTER:5/16-18x.312 DIA Art.Nr.: WG-711-0677 Part 11 FERRULE:5/16-18 x.312 DIA Article no.: WG-711-0677 Partie 11 FUSEAU D ÜCROU - EX 711-0611 Numéro d'article: WG-711-0677	14,36 €
Teil 12 6KT-S-BUNDMUTTER:1/4-20:GRN5 Art.Nr.: WG-712-04064 Part 12 NUT:HEXFLGLK:1/4-20:GRN5:NYL Article no.: WG-712-04064 Partie 12 ECROU HEXAGONAL Numéro d'article: WG-712-04064	4,58 €
Teil 13 6KT-ANSATZMUTTER:1/4-20 Art.Nr.: WG-712-04081A Part 13 NUT:HEX:1/4-20:SHLDR Article no.: WG-712-04081A Partie 13 ECROU HEX. AV. CEINT.: 1/4-20 Numéro d'article: WG-712-04081A	5,70 €
Teil 14 FEDERSTECKER:.072DIA x 1.13 LG Art.Nr.: WG-714-0104 Part 14 PIN:COT:.072 DIA x 1.13 LG Article no.: WG-714-0104 Partie 14 GOUPILLE Numéro d'article: WG-714-0104	2,42 €
Teil 15 HANDGRIFF Art.Nr.: WG-725-1757 Part 15 GRIP Article no.: WG-725-1757 Partie 15 POIGNÜE Numéro d'article: WG-725-1757	106,00 €^**
Teil 16 KNAUF: SCHALTHEBEL Art.Nr.: WG-720-04039 Part 16 KNOB, SHIFT Article no.: WG-720-04039 Partie 16 POMMEAU: LEVIER D EMBRAYAGE Numéro d'article: WG-720-04039	6,47 €
Teil 17 GLÜHBIRNE Art.Nr.: WG-725-04213 Part 17 BULB Article no.: WG-725-04213 Partie 17 AMPOULE Numéro d'article: WG-725-04213	12,45 €
Teil 19 LAMPEN-FASSUNG: 1/4 DREHUNG Art.Nr.: WG-725-1649A Part 19 SOC:LAM: 1/4 TURN Article no.: WG-725-1649A Partie 19 DOUILLE DE LAMPE: 1/4 ROTATION Numéro d'article: WG-725-1649A	7,33 €
Teil 20 KABELBINDER:0.06X0.18X8.38" Art.Nr.: WG-726-0470 Part 20 TIE:CBL:0.06X0.18X8.38:50LB:FT Article no.: WG-726-0470 Partie 20 COLLIER Numéro d'article: WG-726-0470	8,39 €
Teil 21 SPERRKLINKE Art.Nr.: WG-731-04894A Part 21 PLATE, LOCK Article no.: WG-731-04894A Partie 21 PLAQUE D¨ARRET Numéro d'article: WG-731-04894A	15,16 €
Teil 22 SCHALTNOCKEN: ARRET. KUPPLUNG Art.Nr.: WG-731-04896C Part 22 CAM, LOCK Article no.: WG-731-04896C Partie 22 CAME D¨ARRET Numéro d'article: WG-731-04896C	10,82 €
Teil 23 DRUCKFEDER: .39 x .60 x .88 LG Art.Nr.: WG-732-0193 Part 23 SPR:CMPRS:.39 x.60 x.88 LG Article no.: WG-732-0193 Partie 23 RESSORT DE PRE.:.39x.60x.88 LG Numéro d'article: WG-732-0193	3,21 €
Teil 24 FEDER Art.Nr.: WG-732-04219 Part 24 Spring Article no.: WG-732-04219 Partie 24 RESSORT Numéro d'article: WG-732-04219	9,99 €
Teil 25 DREHFEDER:0.8156 ID x .3038 Art.Nr.: WG-732-04238 Part 25 SPRING:TORSION:0.8156IDx.3038 Article no.: WG-732-04238 Partie 25 RESSORT ROTATIF:0.8156IDx.3038 Numéro d'article: WG-732-04238	4,58 €
Teil 26 GUMMISTOPFEN:.62 OD x .22 THK Art.Nr.: WG-735-0199A Part 26 BUMPER-RUBBER:.62 OD x.22 THK Article no.: WG-735-0199A Partie 26 BOUCHON EN CAOUTCH.:.62ODx.22 Numéro d'article: WG-735-0199A	4,15 €
Teil 27 U-SCHEIBE:0.380 x0.880 x0.092 Art.Nr.: WG-736-0262 Part 27 WASH:FLAT:0.380 x0.880 x0.092 Article no.: WG-736-0262 Partie 27 RONDELLE PLATE:.385x.870x.092 Numéro d'article: WG-736-0262	2,68 €
Teil 28 SCHULTERSCHR:.437x1.345:1/4-20 Art.Nr.: WG-738-04348 Part 28 SCR:SHLDR:.437x 1.345:1/4-20 Article no.: WG-738-04348 Partie 28 VIS ¡ ÜPAULE:.437x1.345:1/4-20 Numéro d'article: WG-738-04348	7,06 €
Teil 29 SCHULTERSCHR:.375x1.040:1/4-20 Art.Nr.: WG-738-04125 Part 29 SCR:SHLDR:0.375X1.040:1/4-20 Article no.: WG-738-04125 Partie 29 VIS A EPAULE:.374 DIA.x 1.05LG Numéro d'article: WG-738-04125	4,20 €
Teil 30 GEWINDESTANGE Art.Nr.: WG-746-0778 Part 30 BOLT-BELT COVER Article no.: WG-746-0778 Partie 30 TIGE FILETEE Numéro d'article: WG-746-0778	12,03 €
Teil 35 FL-KOPF-SCHR:5/16-18:2.50:GR1 Art.Nr.: WG-710-0572 Part 35 BOLT:CRG:5/16-18:2.50:GR1:SPEC Article no.: WG-710-0572 Partie 35 VIS A TET PL.:5/16-18:2.50:GR1 Numéro d'article: WG-710-0572	3,88 €
Teil 36 6KT-SCHR:AB:5/16-12:0.750 Art.Nr.: WG-710-0726 Part 36 SCR:AB:5/16-12:0.750:HXINDWSH Article no.: WG-710-0726 Partie 36 VIS 5/16-12:0.750:HXINDWS Numéro d'article: WG-710-0726	3,09 €
Teil 37 FLÜGELMUTTER VST:5/16-18:3.00 Art.Nr.: WG-720-0284 Part 37 KNOB:WING:INT:5/16-18:3.00:BLK Article no.: WG-720-0284 Partie 37 ÜCROU PAPILLON 5/16-18 Numéro d'article: WG-720-0284	4,58 €
Teil 38 SCHEIBE GEWÖLBT:.320x.930x.060 Art.Nr.: WG-736-0451 Part 38 WASH:SDL:.320 x.930 x.060 Article no.: WG-736-0451 Partie 38 RONDELLE BOMBÜE Numéro d'article: WG-736-0451	2,56 €
Teil 42 6KT-S-BUNDMUTTER:5/16-18:GRN5 Art.Nr.: WG-712-04063 Part 42 NUT:HEXFLGLK:5/16-18:GRN5:NYL Article no.: WG-712-04063 Partie 42 ECROU HEX. AVEC FLANC Numéro d'article: WG-712-04063	4,31 €
Teil 43 AUFDRUCKKAPPE:.3125 DIA Art.Nr.: WG-726-0135 Part 43 NUT:CAP SPEED:.3125 DIA Article no.: WG-726-0135 Partie 43 BOUCHON / COUVERCLE 5/16" Numéro d'article: WG-726-0135	3,14 €
Teil 44 FEDER:SCHALTSTANGE Art.Nr.: WG-732-04205 Part 44 SPRING SHIFT LEVER Article no.: WG-732-04205 Partie 44 RESSORT LEVIER DE COMMANDE Numéro d'article: WG-732-04205	10,10 €
Teil 46 SCHALTSTANGE UNTEN Art.Nr.: WG-747-04257 Part 46 SHIFT, ROD LOWER Article no.: WG-747-04257 Partie 46 LEVIER DE COMMANDE INFERIEUR Numéro d'article: WG-747-04257	25,98 €^**
Teil 48 6KT-S-MUTTER:#10-24:GRN2:NYLON Art.Nr.: WG-712-0161 Part 48 NUT:HEXLK:#10-24:GRN2:NYLON Article no.: WG-712-0161 Partie 48 ECROU #10-24 NYLSTOP GR Numéro d'article: WG-712-0161	5,81 €
Teil 51 6KT-SCHRAUBE:HL:1/4-15:0.50 Art.Nr.: WG-710-04187 Part 51 SCREW HEX 1/4-15:0.50 Article no.: WG-710-04187 Partie 51 VIS HEX.:1/4-15:0.50:HXINDWSH Numéro d'article: WG-710-04187	2,95 €
Teil 54 SENKSCHR:#10-16:0.62:OVAL Art.Nr.: WG-710-0837 Part 54 SCR:AB:#10-16:0.62:OVAL:TYPE 1 Article no.: WG-710-0837 Partie 54 VIS Numéro d'article: WG-710-0837	3,36 €
Teil 58 U-SCHEIBE:0.464 x0.890 x0.064 Art.Nr.: WG-736-0226 Part 58 WASH:FLAT:0.464 x0.890 x0.064 Article no.: WG-736-0226 Partie 58 RONDELLE Numéro d'article: WG-736-0226	2,88 €
Teil 59 SCHULTERSCHR:0.248x.495:#10-24 Art.Nr.: WG-738-04135 Part 59 SCR:SHLDR:0.248 X 0.495:#10-24 Article no.: WG-738-04135 Partie 59 VIS EPAULEE Numéro d'article: WG-738-04135	6,37 €
Teil 60 KURBELARM VOLLST: AUSWURF Art.Nr.: WG-684-04104 Part 60 CRK:CHUT:.375 DIA X 30.5 LG Article no.: WG-684-04104 Partie 60 MANIVELLE CPL.: CHUTE Numéro d'article: WG-684-04104	44,72 €^**
Teil 61 KURBELGRIFF:1.00 DIA x 3.2 Art.Nr.: WG-720-0201A Part 61 KNOB:CRK:1.00 DIA x 3.2 CHUTE Article no.: WG-720-0201A Partie 61 POIGNÜE DE MANIV.:1.00DIAx3.2 Numéro d'article: WG-720-0201A	13,75 €
Teil 62 AUFDRUCKKAPPE 3/8": STANGE Art.Nr.: WG-726-0100 Part 62 CAP Article no.: WG-726-0100 Partie 62 COUVERCLE Numéro d'article: WG-726-0100	2,95 €
Teil 63 LAGERGUMMI:.44 ID x.94 OD x.50 Art.Nr.: WG-735-0234 Part 63 GROM:RUBBER:.44 IDx.94 ODx.50 Article no.: WG-735-0234 Partie 63 BAGUE D ETANCHEITE GOMMEUX Numéro d'article: WG-735-0234	6,20 €
Teil 64 U-SCHEIBE:0.401 x0.749 x0.063 Art.Nr.: WG-736-0185 Part 64 WASH:FLAT:0.401x.0749x0.063 Article no.: WG-736-0185 Partie 64 RONDELLE 3/8.738X.063 Numéro d'article: WG-736-0185	3,09 €
Teil 65 RINGSCHRAUBE Art.Nr.: WG-747-04263 Part 65 BOLT-EYE Article no.: WG-747-04263 Partie 65 GUIDE MANIVELLE Numéro d'article: WG-747-04263	8,23 €
Teil 66 U-SCHEIBE:0.276x0.640x0.052 Art.Nr.: WG-736-0463 Part 66 WASH:FLAT:0.276 X0.640 X0.052 Article no.: WG-736-0463 Partie 66 RONDELLE Numéro d'article: WG-736-0463	2,68 €
Teil 67 SCHALTHEBEL-LENKUNG Art.Nr.: WG-731-04954 Part 67 TRIGGER Article no.: WG-731-04954 Partie 67 LEVIER Numéro d'article: WG-731-04954	5,24 €
Teil 68 STIFT: 3/16 Art.Nr.: WG-738-04126 Part 68 PIN: 3/16 Article no.: WG-738-04126 Partie 68 GOUPILLE: 3/16 Numéro d'article: WG-738-04126	7,49 €
Teil 69 SICHERUNGSRING:ETYPE:E-18 Art.Nr.: WG-716-04036 Part 69 RING:RET:EXT:0.18:ETYPE:E-18 Article no.: WG-716-04036 Partie 69 CIRCLIP E Numéro d'article: WG-716-04036	2,37 €
