Ersatzteile Yard-Man Rasentraktoren ZG 6170 Typ: 13AD624G643 (2001) Mähwerksaushebung, Sitz, Sitzwanne

MTD Art.Nr.: E4-00972A-01

Hier können Sie Ersatzteile Yard-Man Rasentraktoren ZG 6170 Typ: 13AD624G643 (2001) Mähwerksaushebung, Sitz, Sitzwanne einfach online kaufen.

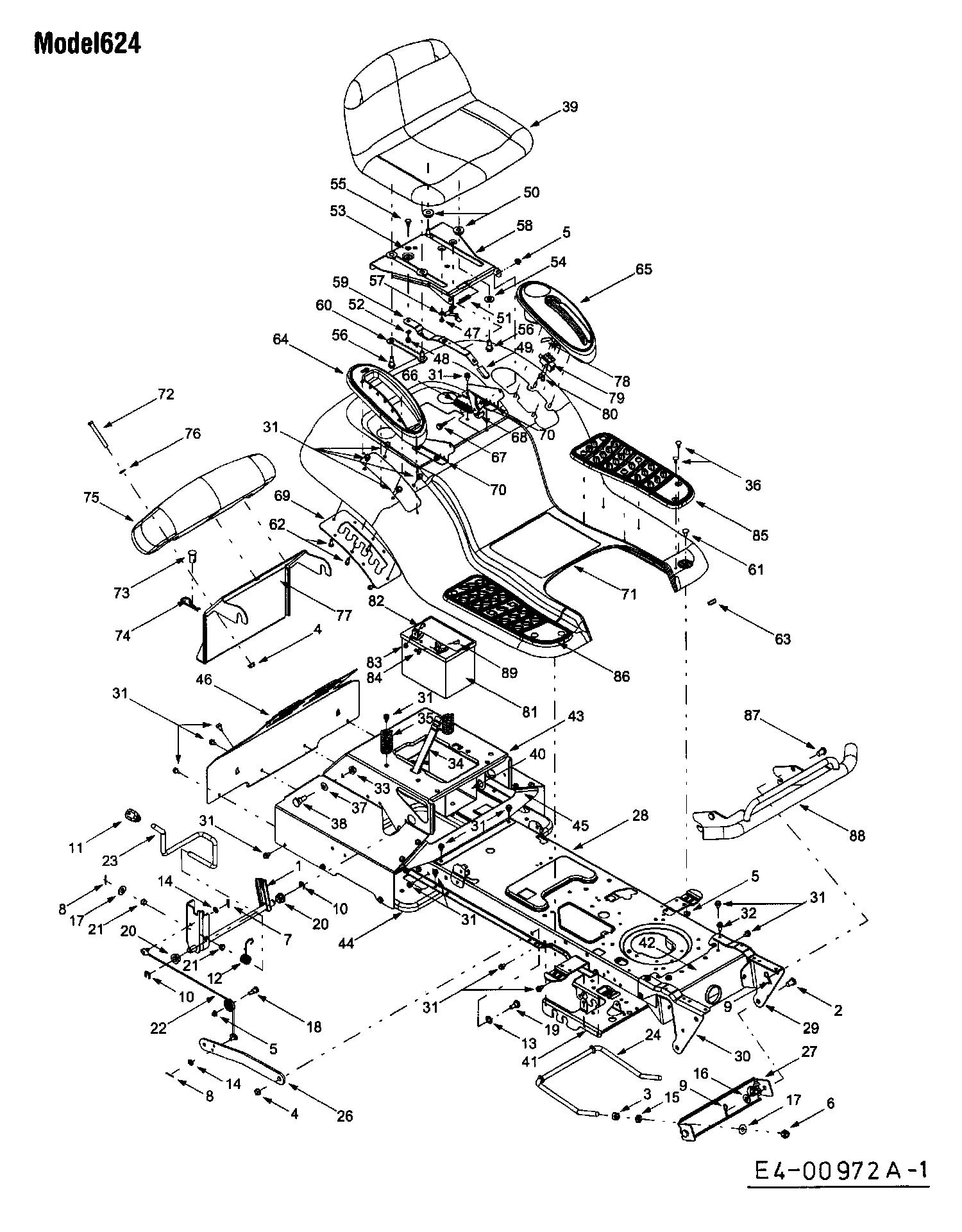

In der Skizze sind die Teile mit einer Zahl gekennzeichnet. Diese finden Sie in der Tabelle wieder und können so das Ersatzteil aus der Tabelle auswählen und online kaufen.

	Preis	Bild	kaufen
Ersatzteil
Teil 2 ABSTECKBOLZEN:.499X.577X.135 Art.Nr.: WG-711-0332 Part 2 PIN:CLV:0.499X0.577X0.135 Article no.: WG-711-0332 Partie 2 GOUJON ¡ ÜPINGLER .50X.78 LG Numéro d'article: WG-711-0332	13,86 €
Teil 2 ABSTECKBOLZEN:.499X.577X.135 Art.Nr.: WG-711-0332 Part 2 PIN:CLV:0.499X0.577X0.135 Article no.: WG-711-0332 Partie 2 GOUJON ¡ ÜPINGLER .50X.78 LG Numéro d'article: WG-711-0332	13,86 €
Teil 3 6KT-MUTTER:1/2-13:GR5 Art.Nr.: WG-712-0206 Part 3 NUT:HEX:1/2-13:GR5 Article no.: WG-712-0206 Partie 3 ECROU HEX. 1/2-13:GR.5 Numéro d'article: WG-712-0206	3,21 €
Teil 4 S-MUTTER:FLGLK:3/8-16:GRF Art.Nr.: WG-712-0431 Part 4 NUT:FLGLK:3/8-16:GRF:TOPLK Article no.: WG-712-0431 Partie 4 ECROU STOP 3/8-16:GRF Numéro d'article: WG-712-0431	2,95 €
Teil 5 6KT-S-BUNDMUTTER:5/16-18:GRF Art.Nr.: WG-712-3004A Part 5 NUT:HEXFLGLK:5/16-18:GRF:CTRLK Article no.: WG-712-3004A Partie 5 ECROU HEX.: 5/16-18:GR5:SD:LK Numéro d'article: WG-712-3004A	2,56 €
Teil 6 6KT-S-MUTTER:1/2-13:GRN8:NYLON Art.Nr.: WG-712-3083 Part 6 NUT:HEXLK:1/2-13:GRN8:NYLON Article no.: WG-712-3083 Partie 6 ECROU HEX. 1/2-13:GRB:NYLON Numéro d'article: WG-712-3083	3,03 €
Teil 7 FEDERSTECKER:.072DIA x 1.13 LG Art.Nr.: WG-714-0104 Part 7 PIN:COT:.072 DIA x 1.13 LG Article no.: WG-714-0104 Partie 7 GOUPILLE Numéro d'article: WG-714-0104	2,42 €
Teil 8 SPLINT:3/32 x 1.0" Art.Nr.: WG-714-0111 Part 8 COTTER PIN 3/32 DIA X 1.00 Article no.: WG-714-0111 Partie 8 GOUPILLE FENDUE 3/32:1.0" Numéro d'article: WG-714-0111	2,95 €
Teil 9 FEDERSTECKER:0.094:1.64 Art.Nr.: WG-714-0145 Part 9 PIN:HAIR:0.094:1.64 Article no.: WG-714-0145 Partie 9 GOUPILLE Numéro d'article: WG-714-0145	2,42 €
Teil 10 SICHERUNGSRING: .625 DIA WELLE Art.Nr.: WG-716-0106 Part 10 E-RING:.625 DIA. SHAFT Article no.: WG-716-0106 Partie 10 CIRCLIPS Numéro d'article: WG-716-0106	3,09 €
Teil 11 HANDGRIFF:1/2 Art.Nr.: WG-720-0311 Part 11 GRIP-HANDLE:1/2 Article no.: WG-720-0311 Partie 11 POIGNÜE LEVIER COUPE : 1/2 Numéro d'article: WG-720-0311	15,42 €
Teil 12 SCHENKELFEDER Art.Nr.: WG-732-0874 Part 12 SPRING-EXTENSION Article no.: WG-732-0874 Partie 12 RESSORT Numéro d'article: WG-732-0874	7,49 €
Teil 13 U-SCHEIBE:0.526x0.940x0.049 Art.Nr.: WG-736-0160 Part 13 WASH:FLAT:0.526x0.940x0.049 Article no.: WG-736-0160 Partie 13 RONDELLE 536 IDX.930ODX.050 Numéro d'article: WG-736-0160	2,88 €
Teil 14 SCHEIBE:FL:0.339 x0.703 x0.065 Art.Nr.: WG-736-0275 Part 14 WASH:FLAT:0.339 x0.703 x0.065 Article no.: WG-736-0275 Partie 14 RONDELLE Numéro d'article: WG-736-0275	2,68 €
Teil 15 FEDERRING:1/2" Art.Nr.: WG-736-0921 Part 15 WASHER:LOCK:1/2:SPLT:REG Article no.: WG-736-0921 Partie 15 RONDELLE GROWER Numéro d'article: WG-736-0921	3,03 €
Teil 16 U-SCHEIBE:0.526x1.082x.134:HD Art.Nr.: WG-736-3019 Part 16 WASH:FLAT:0.526X1.082X0.134:HD Article no.: WG-736-3019 Partie 16 RONDELLE .531x1.062x.134:HT Numéro d'article: WG-736-3019	4,41 €
Teil 16 U-SCHEIBE:0.526x1.082x.134:HD Art.Nr.: WG-736-3019 Part 16 WASH:FLAT:0.526X1.082X0.134:HD Article no.: WG-736-3019 Partie 16 RONDELLE .531x1.062x.134:HT Numéro d'article: WG-736-3019	4,41 €
Teil 17 ANLAUFSCHEIBE:.510x1.120x.060 Art.Nr.: WG-736-3084 Part 17 WASH:THRST:.510 X 1.120 X .060 Article no.: WG-736-3084 Partie 17 RONDELLE Numéro d'article: WG-736-3084	2,83 €
Teil 18 SCHULTERSCHR:.437X.465:5/16-18 Art.Nr.: WG-738-0138A Part 18 SCR:SHLDR:0.437X0.465:5/16-18 Article no.: WG-738-0138A Partie 18 VIS EPAULEE Numéro d'article: WG-738-0138A	10,10 €
Teil 19 SHLT-SCHRAUBE:.498x.332:3/8-16 Art.Nr.: WG-738-0143 Part 19 SCR:SHLDR:0.498x0.332:3/8-16 Article no.: WG-738-0143 Partie 19 VIS EPAULEE Numéro d'article: WG-738-0143	9,52 €
Teil 20 SECHSKANT-FLANSCHLAGER Art.Nr.: WG-741-0225 Part 20 HEX FLANGE BEARING Article no.: WG-741-0225 Partie 20 BAGUE HEXAGONALE TEFLON 6 PANS Numéro d'article: WG-741-0225	4,41 €
Teil 21 FLANSCHLAGER:SNAP .500 ID Art.Nr.: WG-741-0715 Part 21 FLANGE BEARING Article no.: WG-741-0715 Partie 21 BAGUE Numéro d'article: WG-741-0715	9,29 €
Teil 22 ZUGSEIL:DECKAUSHEBUNG:16.16"LG Art.Nr.: WG-746-0968 Part 22 CBL:LIFT:16.16 LG Article no.: WG-746-0968 Partie 22 CABLE DE RELEVAGE PLATEAU Numéro d'article: WG-746-0968	28,27 €^**
Teil 24 VERSTÄRKUNGSSTANGE-DECK Art.Nr.: WG-747-1130A Part 24 ROD-DECK FRONT ADJUST Article no.: WG-747-1130A Partie 24 TRINGLE STABILISATEUR Numéro d'article: WG-747-1130A	51,81 €^**
Teil 25 UMLENKROLLE DECKAUSHEBUNG Art.Nr.: WG-756-1154 Part 25 PULLEY DECK RECRUITMENT Article no.: WG-756-1154 Partie 25 POULIE Numéro d'article: WG-756-1154	9,76 €
Teil 26 AUSHEBEARM Art.Nr.: WG-783-0678A Part 26 Lifting arm Article no.: WG-783-0678A Partie 26 BRAS Numéro d'article: WG-783-0678A	34,44 €^**
Teil 27 KONSOLE:DECKAUSHEBUNG-VORNE Art.Nr.: WG-783-0720A Part 27 BRKT:ADJ:FRT DECK ROD Article no.: WG-783-0720A Partie 27 SUPPORT STABILISATEUR Numéro d'article: WG-783-0720A	46,28 €^**
Teil 31 6KT-SCHRAUBE:TT:5/16-18:0.63 Art.Nr.: WG-710-0604A Part 31 SCR:TT:5/16-18:0.63:HXINDWSH Article no.: WG-710-0604A Partie 31 VIS 5/16-18:0.625 Numéro d'article: WG-710-0604A	3,74 €
Teil 32 6KT-SCHRAUBE:TT:5/16-18:.750 Art.Nr.: WG-710-1260A Part 32 SCR:TT:5/16-18:0.750:HXINDWSH Article no.: WG-710-1260A Partie 32 VIS TT:5/16-18:.750 Numéro d'article: WG-710-1260A	4,07 €
Teil 33 S-6KT-MUTTER:FLGLK:7/16-20:GRF Art.Nr.: WG-712-0459 Part 33 NUT:HEXFLGLK:7/16-20:GRF:CTRLK Article no.: WG-712-0459 Partie 33 ECROU HEX.: 7/16-20:GRB Numéro d'article: WG-712-0459	4,56 €
Teil 34 HALTEGURT:BATTERIE Art.Nr.: WG-723-0444 Part 34 STRAP:BAT 400 Article no.: WG-723-0444 Partie 34 CEINTURE DE SECURITE BATTERIE Numéro d'article: WG-723-0444	24,25 €
Teil 35 FEDER Art.Nr.: WG-732-3080 Part 35 SPRING,EXT.1" Article no.: WG-732-3080 Partie 35 RESSORT Numéro d'article: WG-732-3080	18,88 €
Teil 36 BEFESTIGUNGSCLIP:.250 DIA Art.Nr.: WG-726-3046 Part 36 MOUNTING CLIP:.250 DIA Article no.: WG-726-3046 Partie 36 CLIP DE FIXATION:.250 DIA Numéro d'article: WG-726-3046	2,95 €
Teil 37 TELLERSCHEIBE:.440X1.010X0.062 Art.Nr.: WG-736-0407 Part 37 WASH:BLVL:0.440X1.010X0.062 Article no.: WG-736-0407 Partie 37 RONDELLE Numéro d'article: WG-736-0407	7,49 €
Teil 39 SITZ GELB HIGH BACK Art.Nr.: WG-757-0372 Part 39 SEAT:V560 RAD YELLOW Article no.: WG-757-0372 Partie 39 SIEGE JAUNE SUPERIEUR Numéro d'article: WG-757-0372	217,92 €^**
Teil 40 BATTERIEKASTEN Art.Nr.: WG-783-0349637 Part 40 TRAY:BATT:400 Article no.: WG-783-0349637 Partie 40 BO¦TIER DE BATTERIE Numéro d'article: WG-783-0349637	34,59 €^**
Teil 41 HALTEPLATTE-LENKUNG Art.Nr.: WG-783-0653D Part 41 BRACKET-STEERING SPT Article no.: WG-783-0653D Partie 41 SUPPORT Numéro d'article: WG-783-0653D	92,41 €^**
Teil 42 VORDERACHSTRÄGER Art.Nr.: WG-783-0728 Part 42 BRACKET-PIVOT BAR Article no.: WG-783-0728 Partie 42 SUPPORT AVANT Numéro d'article: WG-783-0728	43,26 €^**
Teil 47 6KT-SCHRAUBE:B:#10-16:0.375: Art.Nr.: WG-710-1268 Part 47 HEX. SCREW:B:#10-16:0.375 Article no.: WG-710-1268 Partie 47 VIS HEX.:B#10-16:0.375 Numéro d'article: WG-710-1268	2,87 €
Teil 48 6KT-MUTTER:FLGK: 1/4-20:GRD.F Art.Nr.: WG-712-3027 Part 48 NUT:HEXFLGLK:1/4-20:GRF:CTRLK Article no.: WG-712-3027 Partie 48 ECROU HEXAGONAL 1/4-20:GRF Numéro d'article: WG-712-3027	3,03 €
Teil 49 PLASTIKGRIFFSCHUTZ:SITZVERST. Art.Nr.: WG-720-0309A Part 49 GRIP:SEAT:ADJUSTER Article no.: WG-720-0309A Partie 49 POIGNÜE PLASTIQUE Numéro d'article: WG-720-0309A	4,43 €
Teil 51 DRUCKFEDER: .41 OD X 1.50 LG Art.Nr.: WG-732-0499 Part 51 COMPR. SPRING .41 OD X 1.50 LG Article no.: WG-732-0499 Partie 51 RESSORT Numéro d'article: WG-732-0499	3,00 €
Teil 52 FEDERSCHEIBE:.265 x.562 x.025 Art.Nr.: WG-736-0175 Part 52 SPRING WASHER:.265 x.562 x.025 Article no.: WG-736-0175 Partie 52 RONDELLE GROWER:.265x.562x.025 Numéro d'article: WG-736-0175	2,88 €
Teil 53 U-SCHEIBE:0.339 x0.640 x0.033 Art.Nr.: WG-736-0204 Part 53 WASH:FLAT:0.339 X 0.640 X0.033 Article no.: WG-736-0204 Partie 53 RONDELLE .344 X 62 X.03 Numéro d'article: WG-736-0204	3,09 €
Teil 55 SCHULTERSCHR:.342x0.282:1/4-20 Art.Nr.: WG-738-0137A Part 55 SCR:SHLDR:0.342 X 0.282:1/4-20 Article no.: WG-738-0137A Partie 55 VIS A EPAULE .340 X .285:1/4-2 Numéro d'article: WG-738-0137A	9,42 €
Teil 56 SCHULTERSCHRAUBE.50x.50:3/8-16 Art.Nr.: WG-738-1007 Part 56 SCR:SHLDR:.50X.50:3/8-16 Article no.: WG-738-1007 Partie 56 VIS 50X.50/8-16 Numéro d'article: WG-738-1007	2,83 €
Teil 57 ANSCHLAG:SITZVERSTELLUNG Art.Nr.: WG-783-0611 Part 57 STOP:SEAT:ADJ Article no.: WG-783-0611 Partie 57 ARRET AJUSTAGE DE SIEGE Numéro d'article: WG-783-0611	12,73 €
Teil 58 SITZTRÄGER 500 RIDER Art.Nr.: WG-783-0738 Part 58 BRACKET-SEAT PIVOT Article no.: WG-783-0738 Partie 58 SUPPORT SIEGE Numéro d'article: WG-783-0738	42,88 €^**
Teil 60 VERSTELLRASTE FÜR SITZVERST. Art.Nr.: WG-783-0753 Part 60 SELCT:SEAT:ADJ Article no.: WG-783-0753 Partie 60 CREMAILLERE REGLAGE SIEGE Numéro d'article: WG-783-0753	20,31 €
Teil 61 FL-RD-SCHR:5/16-18: .62:GR5: Art.Nr.: WG-710-0260A Part 61 BOLT:CRG: 5/16-18:.62 GR5 Article no.: WG-710-0260A Partie 61 VIS A TETE PL. 5/16-18:.62 GR5 Numéro d'article: WG-710-0260A	2,56 €
Teil 62 6KT-SCHRAUBE:HL:1/4-15:0.750 Art.Nr.: WG-710-0895 Part 62 SCR:HL:1/4-15:0.750:HXINDWSH Article no.: WG-710-0895 Partie 62 VIS A SIX PANS CREUX Numéro d'article: WG-710-0895	3,36 €
Teil 63 KANTENSCHUTZ Art.Nr.: WG-731-0511-37 Part 63 FAOM Article no.: WG-731-0511-37 Partie 63 BORDURE DE PROTECTION Numéro d'article: WG-731-0511-37	19,34 €
Teil 67 SCHULTERSCHR:.437x.262:5/16-18 Art.Nr.: WG-738-0296 Part 67 SCR:SHLDR:.437 x .262:5/16-18 Article no.: WG-738-0296 Partie 67 AXE EPAULE Numéro d'article: WG-738-0296	6,69 €
Teil 68 GELENKPLATTE ZUM SITZ/VERZINKT Art.Nr.: WG-783-0209 Part 68 BRACKET-LIFT SEAT Article no.: WG-783-0209 Partie 68 SUPPORT Numéro d'article: WG-783-0209	8,88 €
Teil 72 6KT-SCHR:3/8-16:3.25:GR8:STD Art.Nr.: WG-710-3130 Part 72 SCREW HHCS:3/8-16:3.25:GR8:STD Article no.: WG-710-3130 Partie 72 VIS HHCS:3/8-16:3.25:GR8:8:STD Numéro d'article: WG-710-3130	7,86 €
Teil 73 ABSTECKBOLZEN:.620x.0782x0.166 Art.Nr.: WG-711-0309A Part 73 PIN:CLV:0.620X0.782X0.166 Article no.: WG-711-0309A Partie 73 EPINGLE Numéro d'article: WG-711-0309A	12,34 €
Teil 74 FEDERSTECKER: .148 x 3.00 LG Art.Nr.: WG-714-0117 Part 74 PIN:COT:INT: .148 x 3.00 Article no.: WG-714-0117 Partie 74 GOUPILLE 5/8" Numéro d'article: WG-714-0117	4,41 €
Teil 76 SCHEIBE:FL:0.402x0.822x.135:HD Art.Nr.: WG-736-3010 Part 76 WASH:FL:0.402X0.822X0.135:HD Article no.: WG-736-3010 Partie 76 RONDELLE Numéro d'article: WG-736-3010	3,09 €
Teil 79 SCHALTER Art.Nr.: WG-725-3223 Part 79 PLUNGER SWITCH(PARKING BRAKE) Article no.: WG-725-3223 Partie 79 SECURITE FREIN Numéro d'article: WG-725-3223	28,18 €^**
Teil 81 BATTERIE:U1:270 CCA Art.Nr.: WG-725-1706 Part 81 BAT:U1:270 CCA WET Article no.: WG-725-1706 Partie 81 BATTERIE U1 270 CCA Numéro d'article: WG-725-1706	104,73 €^**
Teil 82 FL-RD-SCHR:CRG:1/4-20:0.75:GR5 Art.Nr.: WG-710-0703 Part 82 BOLT:CRG:1/4-20:0.75:GR5:STD Article no.: WG-710-0703 Partie 82 VIS Numéro d'article: WG-710-0703	2,68 €
Teil 83 6KT-MUTTER 1/4-20"+ZAHNSCHEIBE Art.Nr.: WG-712-0271 Part 83 NUT:HEXKEPS:1/4-20:GR5 Article no.: WG-712-0271 Partie 83 ECROU 1/4-20"+ DISQUE DENTE Numéro d'article: WG-712-0271	2,68 €
Teil 84 FLÜGELMUTTER: 1/4-20 Art.Nr.: WG-712-3087 Part 84 NUT:WING:1/4-20 Article no.: WG-712-3087 Partie 84 ECROU PAPILLON Numéro d'article: WG-712-3087	3,62 €
Teil 89 SCHULTERSCHRAUBE:1/4-20:GR5 Art.Nr.: WG-738-1132 Part 89 BOLT:CRG:1/4-20:0.75:GR5:HEX Article no.: WG-738-1132 Partie 89 AXE Numéro d'article: WG-738-1132	5,97 €

inkl. 19 % MwSt. Steuer-Info
zzgl. Versandkosten

Lieferzeit: 3-10 Werktage*

In den Warenkorb

Anfrage zum Artikel

Wenn Sie Hilfe zu einer Störung Ihres MTD Gerätes benötigen, nehmen Sie einfach Kontakt zu uns auf. Sie können gerne auch eine Nachricht per WhatsApp an 0152 560 383 53 senden. Wir helfen Ihnen gerne!

Alle aufgelisteten Ersatzteile sind original MTD Ersatzteile.

Alle Artikel aus der Kategorie Ersatzteile Yard-Man Rasentraktoren ZG 6170 Typ: 13AD624G643 (2001)

Bitte beachten Sie, dass Elektro MTD Ersatzteile nur von Elektrofachkräften nach Vorgabe des Herstellers unter Berücksichtigung der gesetzlichen Vorschriften ersetzt werden dürfen.

Info zu GPSR: Stanley Black & Decker Deutschland GmbH Black-&-Decker-Strasse 40, 65510 Idstein support@blackanddecker.de

Ersatzteilzeichnung als Pdf hier klicken...
