Ersatzteile Yard-Man Rasentraktoren AJ 5200 Typ: 13AP504J643 (2007) Mähwerk J (48"/122cm)

MTD Art.Nr.: E3-02078C-01

Hier können Sie Ersatzteile Yard-Man Rasentraktoren AJ 5200 Typ: 13AP504J643 (2007) Mähwerk J (48"/122cm) einfach online kaufen.

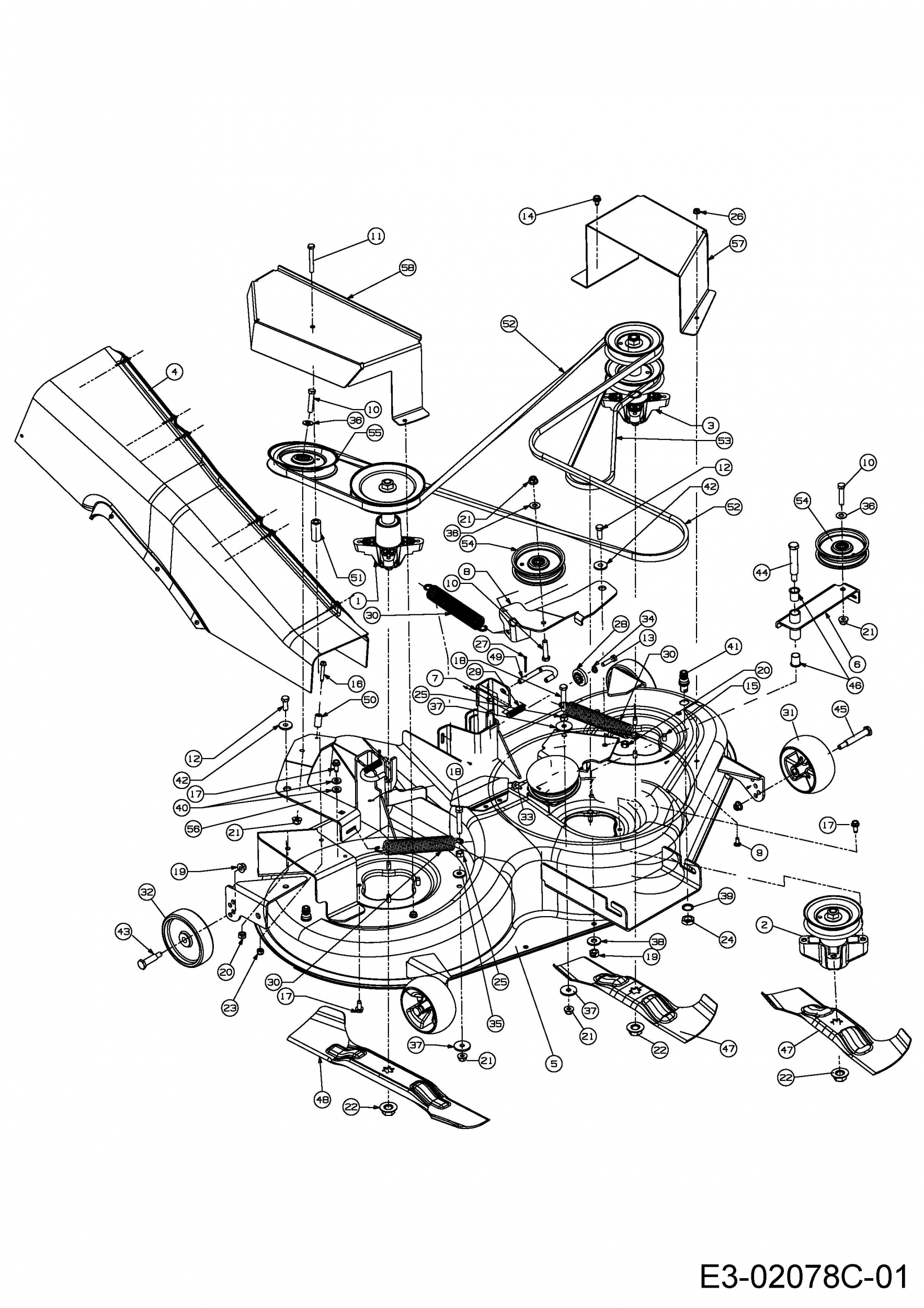

In der Skizze sind die Teile mit einer Zahl gekennzeichnet. Diese finden Sie in der Tabelle wieder und können so das Ersatzteil aus der Tabelle auswählen und online kaufen.

	Preis	Bild	kaufen
Ersatzteil
Teil 1 MESSERSPINDEL VST:6.482x.5625 Art.Nr.: WG-618-04160 Part 1 SPDL ASM:PUL:6.482 x .5625 DIA Article no.: WG-618-04160 Partie 1 PALIER DE LAME DR Numéro d'article: WG-618-04160	116,95 €^**
Teil 9 FL-RD-SCHRAUBE:1/4-20:0.62:GR2 Art.Nr.: WG-710-0134 Part 9 BOLT:CRG:1/4-20:0.62:GR2:STD Article no.: WG-710-0134 Partie 9 VIS ¡ T¤TE PLATE Numéro d'article: WG-710-0134	2,68 €
Teil 10 6KT-SCHR:3/8-16:1.75:GR5:STD Art.Nr.: WG-710-0347 Part 10 HHCS:3/8-16:1.75:GR5:STD Article no.: WG-710-0347 Partie 10 VIS HEX. 3/8-16:1.75:GR5:STD Numéro d'article: WG-710-0347	3,88 €
Teil 11 6KT-SCHR:5/16-18:2.50:GR5:STD Art.Nr.: WG-710-0378 Part 11 HHCS:5/16-18:2.50:GR5:STD Article no.: WG-710-0378 Partie 11 VIS HEX.:5/16-18:2.50:GR5:STD Numéro d'article: WG-710-0378	3,36 €
Teil 12 6KT-SCHR:3/8-16:1.00:GR5:STD Art.Nr.: WG-710-0514 Part 12 HHCS:3/8-16:1.00:GR5:STD Article no.: WG-710-0514 Partie 12 VIS HEX.:3/8-16:1.00:GR5:STD Numéro d'article: WG-710-0514	3,88 €
Teil 13 6KT-SCHR:5/16-18:1.25:GR5:STD Art.Nr.: WG-710-0528 Part 13 HHCS:5/16-18:1.25:GR5:STD Article no.: WG-710-0528 Partie 13 VIS HEX. 5/16-18:1.25:GR5:STD Numéro d'article: WG-710-0528	3,36 €
Teil 14 6KT-SCHRAUBE:TT:5/16-18:0.50 Art.Nr.: WG-710-0607 Part 14 SCR:TT:5/16-18:.50:HXINDWSH Article no.: WG-710-0607 Partie 14 VIS HEX.TT5/16-18:.500HXINDWSh Numéro d'article: WG-710-0607	3,74 €
Teil 15 6KT-SCHR:TT:5/16-18:.88:HXINDS Art.Nr.: WG-710-0650 Part 15 SCR:TT:5/16-18:0.88:HXINDWSH Article no.: WG-710-0650 Partie 15 VIS HEX.:TT:5/16-18:0.875 Numéro d'article: WG-710-0650	3,14 €
Teil 16 6KT-SCHRAUBE:TT:1/4-20:1.50 Art.Nr.: WG-710-0778 Part 16 SCR:TT:1/4-20:1.50:HXINDWSH Article no.: WG-710-0778 Partie 16 VIS HEX. TT:1/4-20:1.500 Numéro d'article: WG-710-0778	2,95 €
Teil 17 6KT-SCHRAUBE:TT:5/16-18:.750 Art.Nr.: WG-710-1260A Part 17 SCR:TT:5/16-18:0.750:HXINDWSH Article no.: WG-710-1260A Partie 17 VIS TT:5/16-18:.750 Numéro d'article: WG-710-1260A	4,07 €
Teil 18 6KT-SCHR:3/8-16:2.25:GR5:STD Art.Nr.: WG-710-3011 Part 18 HHCS:3/8-16:2.25:GR5:STD Article no.: WG-710-3011 Partie 18 VIS HEX.:3/8-16:2.25:GR5:STD Numéro d'article: WG-710-3011	5,58 €
Teil 19 6KT-S-MUTTER:7/16-14:GRA:CTRLK Art.Nr.: WG-712-0290 Part 19 NUT-HEXLK 7/16-14:GRA:CTRLK Article no.: WG-712-0290 Partie 19 ECROU 7/16-14 Numéro d'article: WG-712-0290	2,42 €
Teil 20 SKT-S-MUTTER:3/8-16:GRA:CTRLK Art.Nr.: WG-712-0375 Part 20 NUT:HEXLK:3/8-16:GRA:CTRLK Article no.: WG-712-0375 Partie 20 ECROU Numéro d'article: WG-712-0375	3,36 €
Teil 21 6KT-S-BUNDMUTTER 3/8-16:GRN5 Art.Nr.: WG-712-04065 Part 21 NUT:HEXFLGLK:3/8-16:GRN5:NYLON Article no.: WG-712-04065 Partie 21 ECROU HEXAGONAL Numéro d'article: WG-712-04065	4,19 €
Teil 22 6KT-BUNDMUTTER:5/8-18 Art.Nr.: WG-712-05134 Part 22 NUT:FLG:5/8-18 Article no.: WG-712-05134 Partie 22 ÜCROU HEX. AV. FLANC: 5/8-18 Numéro d'article: WG-712-05134	4,31 €
Teil 23 6KT-S-MUTTER:5/16-18:GRN5:NYL Art.Nr.: WG-712-0429 Part 23 NUT:HEXLK:5/16-18:GRN5:NYLON Article no.: WG-712-0429 Partie 23 ECROU Numéro d'article: WG-712-0429	4,41 €
Teil 24 6KT-MUTTER:M16x1.5:CL4:DIN 936 Art.Nr.: WG-712-0641 Part 24 NUT:HEX:JAM:M16x1.5:CL4:DIN936 Article no.: WG-712-0641 Partie 24 ECROU HEX. M16-1.5 DIN 936 Numéro d'article: WG-712-0641	5,70 €
Teil 25 6KT-MUTTER:3/8-16:GR5 Art.Nr.: WG-712-3017 Part 25 NUT:HEXJAM:3/8-16:GR5 Article no.: WG-712-3017 Partie 25 ECROU HEXAGONAL Numéro d'article: WG-712-3017	2,56 €
Teil 26 6KT-MUTTER:FLGK: 1/4-20:GRD.F Art.Nr.: WG-712-3027 Part 26 NUT:HEXFLGLK:1/4-20:GRF:CTRLK Article no.: WG-712-3027 Partie 26 ECROU HEXAGONAL 1/4-20:GRF Numéro d'article: WG-712-3027	3,03 €
Teil 27 SPLINT:1/8 x 1.25 Art.Nr.: WG-714-0470 Part 27 PIN:COT:SPLIT:1/8X1.25 Article no.: WG-714-0470 Partie 27 EPINGLE EX AF-43010 Numéro d'article: WG-714-0470	4,58 €
Teil 28 EINSTELLRAD:HÖHENVERSTELL:DECK Art.Nr.: WG-717-1553B Part 28 ADJ:DECK:GEAR Article no.: WG-717-1553B Partie 28 ROUE:HAUTEUR DE COUPE:PLATEAU Numéro d'article: WG-717-1553B	11,69 €
Teil 29 DRUCKFEDER: .531 OD x 1.75 LG Art.Nr.: WG-732-0306A Part 29 COMP.SPRING: .531 OD x 1.75 LG Article no.: WG-732-0306A Partie 29 RESSORT DE PRESSION Numéro d'article: WG-732-0306A	5,47 €
Teil 30 ZUGFEDER:1.25 DIA x 8.224" LG Art.Nr.: WG-732-04099 Part 30 SPR:EXT:1.25 DIA x 8.224 LG Article no.: WG-732-04099 Partie 30 RESSORT Numéro d'article: WG-732-04099	13,55 €
Teil 31 DECKRAD:5.0 DIA:BALLFÖRMIG Art.Nr.: WG-734-04155 Part 31 WHEEL:DECK Article no.: WG-734-04155 Partie 31 ROUE DE PLATEAU Numéro d'article: WG-734-04155	16,86 €^**
Teil 32 DECKRAD:5.0 x 1.38 Art.Nr.: WG-734-06265 Part 32 WHEEL:DECK 5.0 X 1.38 Article no.: WG-734-06265 Partie 32 ROULETTE DE PLATEAU Numéro d'article: WG-734-06265	9,78 €^**
Teil 33 GUMMIDÄMPFER: .62 DIA x .3 Art.Nr.: WG-735-0271 Part 33 BUMPER: .62 DIA X .3 Article no.: WG-735-0271 Partie 33 PROTEGE CAOUTCHOUC Numéro d'article: WG-735-0271	9,90 €
Teil 34 FEDERRING:5/16" NORMALAUSF. Art.Nr.: WG-736-0119 Part 34 WASHER:LOCK:5/16:SPLT:REG Article no.: WG-736-0119 Partie 34 RONDELLE Numéro d'article: WG-736-0119	3,09 €
Teil 35 U-SCHEIBE:0.380x1.015x0.135 Art.Nr.: WG-736-0258 Part 35 WASHER:FLAT:0.380X1.015X0.135 Article no.: WG-736-0258 Partie 35 RONDELLE PLATE .385x1.0x.135 Numéro d'article: WG-736-0258	3,36 €
Teil 36 U-SCHEIBE:0.396 x0.885 x0.060 Art.Nr.: WG-736-0300 Part 36 WASH:FLAT:0.396X0.885X0.060 Article no.: WG-736-0300 Partie 36 RONDELLE Numéro d'article: WG-736-0300	2,56 €
Teil 37 SCHEIBE:FL:0.378x1.385x0.135 Art.Nr.: WG-736-0320 Part 37 WASH:FLAT:0.378 x.1.385 x0.135 Article no.: WG-736-0320 Partie 37 RONDELLE PLATE .38x1.38x.125 Numéro d'article: WG-736-0320	4,72 €
Teil 38 U-SCHEIBE:11.65x28.75x3 mm Art.Nr.: WG-736-04097A Part 38 WASH:FLAT:0.453X1.142X0.118 Article no.: WG-736-04097A Partie 38 RONDELLE:PLATE:11.65x28.75x3mm Numéro d'article: WG-736-04097A	3,09 €
Teil 39 SCHNORR-SCHEIBE:17x23.8x1.95 Art.Nr.: WG-736-0760 Part 39 WASH:LOCK:SCHNORR 17X23.8X1.95 Article no.: WG-736-0760 Partie 39 RONDELLE 17X23.8X1.95 Numéro d'article: WG-736-0760	1,80 €
Teil 40 U-SCHEIBE:0.334x0.760x0.120 Art.Nr.: WG-736-3008 Part 40 WASH:FLAT:0.334 X0.760 X 0.120 Article no.: WG-736-3008 Partie 40 RONDELLE Numéro d'article: WG-736-3008	2,95 €
Teil 41 DÜSE:DECK:WASSER Art.Nr.: WG-737-04003C Part 41 NOZ:DECK:WATER Article no.: WG-737-04003C Partie 41 GICLEUR Numéro d'article: WG-737-04003C	14,47 €
Teil 42 BUNDSCHEIBE:0.381x0.625x0.169 Art.Nr.: WG-738-0347 Part 42 SPCR:SHLDR:0.381X0.625X0.169 Article no.: WG-738-0347 Partie 42 RONDELLE ¡ EMB. .625IDx.169 Numéro d'article: WG-738-0347	4,58 €
Teil 43 SCHULTERSCHR:.498x1.520:3/8-16 Art.Nr.: WG-738-0373 Part 43 SCR:SHLDR:0.498 X 1.520:3/8-16 Article no.: WG-738-0373 Partie 43 VIS A EPAULE .496x1.525:3/8-16 Numéro d'article: WG-738-0373	7,23 €
Teil 44 SCHULTERSCHR:.65x2.64:7/16-14 Art.Nr.: WG-738-04127 Part 44 SCR:SHLDR:.65x2.64:7/16-14 Article no.: WG-738-04127 Partie 44 VIS Numéro d'article: WG-738-04127	9,21 €
Teil 45 SCHULTERSCHR:0.498x2.50:3/8-16 Art.Nr.: WG-738-3056 Part 45 SCR:SHLDR:.498 x 2.500:3/8-16 Article no.: WG-738-3056 Partie 45 AXE DE ROUE DE PLATEAU Numéro d'article: WG-738-3056	13,66 €
Teil 46 FLANSCHLAGER.630IDx.693ODx.875 Art.Nr.: WG-741-0591 Zur Zeit nicht lieferbar Part 46 BRG:FLG:.630ID X .693OD X .875 Article no.: WG-741-0591 currently not available Partie 46 BAGUE Numéro d'article: WG-741-0591 actuellement indisponible
Teil 47 MESSER LINKS 15.177:HIGH LIFT Art.Nr.: WG-742-04082 Part 47 BLADE:LH:15.177 LG:STAR BAG Article no.: WG-742-04082 Partie 47 LAME LAT PLATEAU J Numéro d'article: WG-742-04082	36,03 €^**
Teil 48 MESSER RE. 21.240 LG:HIGH LIFT Art.Nr.: WG-742-0670A Part 48 BLADE:RH:21.240 LG:STAR BAG Article no.: WG-742-0670A Partie 48 LAME DROITE SFF 105CM ARR Numéro d'article: WG-742-0670A	50,88 €^**
Teil 49 ABSTECKBOLZEN:DECK LINKS Art.Nr.: WG-747-04116 Part 49 ROD:HNDL:DECK REL .375 DIA Article no.: WG-747-04116 Partie 49 TRINGLE Numéro d'article: WG-747-04116	20,01 €
Teil 50 DISTANZSTÜCK:Ò14mm OD x Ò7mmID Art.Nr.: WG-750-04182 Part 50 SPACER:14mm OD x 7mm ID Article no.: WG-750-04182 Partie 50 ENTRETOISE Numéro d'article: WG-750-04182	4,20 €
Teil 51 HÜLSE:.75 OD x.34 ID x 1.80 LG Art.Nr.: WG-750-04315 Part 51 SPCR:.75 OD x.34 ID x 1.80 LG Article no.: WG-750-04315 Partie 51 COSSE:.75 OD X.34 IDX 1.80LG Numéro d'article: WG-750-04315	11,58 €
Teil 52 KEILRIEMEN:V TYP:B x 125"LG Art.Nr.: WG-754-04052 Part 52 BELT:V TYP:B x 125 LG KEVL Article no.: WG-754-04052 Partie 52 COURROIE DE LAME SUP Numéro d'article: WG-754-04052	106,26 €^**
Teil 53 KEILRIEMEN:V-TYP:5L x 44"LG Art.Nr.: WG-754-04053 Part 53 BELT:V TYP:5L x 44 LG KEVL Article no.: WG-754-04053 Partie 53 COURROIE DE LAME INF Numéro d'article: WG-754-04053	47,62 €^**
Teil 54 KEILRIEMENSCHEIBE:Ò 4,0" DIA Art.Nr.: WG-756-04049A Part 54 PUL:IDLR:4.0 DIA. Article no.: WG-756-04049A Partie 54 POULIE DE COURROIE TRAPÜZ. Numéro d'article: WG-756-04049A	42,52 €^**
Teil 55 KEILRIEMENSCHEIBE:Ò 6.0" DIA Art.Nr.: WG-756-04050 Part 55 PUL:IDLR:6.0 DIA. Article no.: WG-756-04050 Partie 55 POULIE DE COURR. TR. Ò 6.0"DIA Numéro d'article: WG-756-04050	48,51 €^**

inkl. 19 % MwSt. Steuer-Info
zzgl. Versandkosten

Lieferzeit: 3-10 Werktage*

In den Warenkorb

Anfrage zum Artikel

Wenn Sie Hilfe zu einer Störung Ihres MTD Gerätes benötigen, nehmen Sie einfach Kontakt zu uns auf. Sie können gerne auch eine Nachricht per WhatsApp an 0152 560 383 53 senden. Wir helfen Ihnen gerne!

Alle aufgelisteten Ersatzteile sind original MTD Ersatzteile.

Alle Artikel aus der Kategorie Ersatzteile Yard-Man Rasentraktoren AJ 5200 Typ: 13AP504J643 (2007)

Bitte beachten Sie, dass Elektro MTD Ersatzteile nur von Elektrofachkräften nach Vorgabe des Herstellers unter Berücksichtigung der gesetzlichen Vorschriften ersetzt werden dürfen.

Info zu GPSR: Stanley Black & Decker Deutschland GmbH Black-&-Decker-Strasse 40, 65510 Idstein support@blackanddecker.de

Ersatzteilzeichnung als Pdf hier klicken...
