Für eine größere Ansicht klicken Sie auf das Vorschaubild

Ersatzteile Yard-Man Rasentraktoren AG 5150 K Typ: 13BI504G643 (2004) Mähwerk G (42"/107cm)

MTD Art.Nr.: E3-02074A-01

Hier können Sie Ersatzteile Yard-Man Rasentraktoren AG 5150 K Typ: 13BI504G643 (2004) Mähwerk G (42"/107cm) einfach online kaufen.

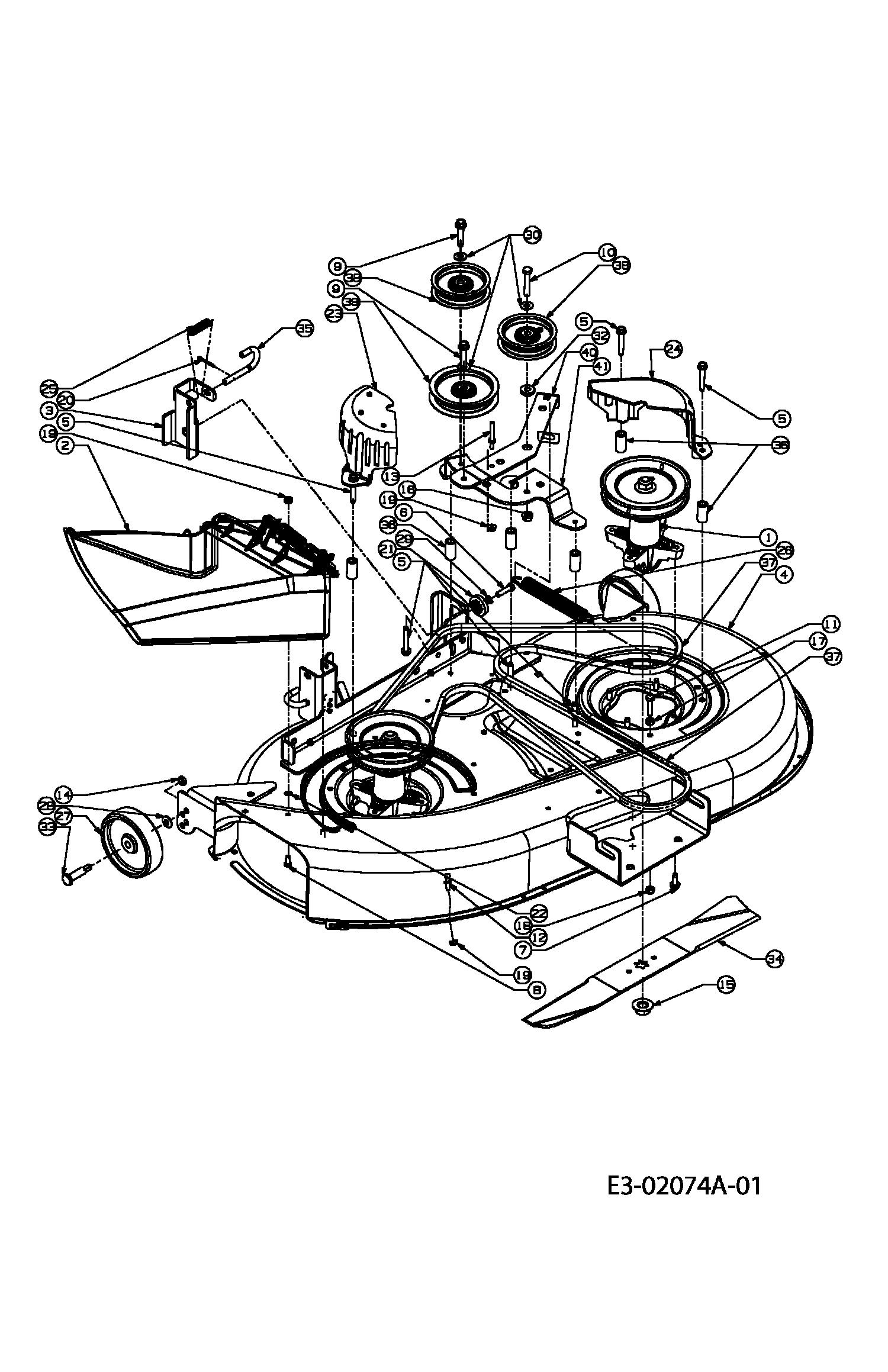

In der Skizze sind die Teile mit einer Zahl gekennzeichnet. Diese finden Sie in der Tabelle wieder und können so das Ersatzteil aus der Tabelle auswählen und online kaufen.

	Preis	Bild	kaufen
Ersatzteil
Teil 1 MESSERSPINDEL VOLLST. Art.Nr.: WG-618-0670 Zur Zeit nicht lieferbar Part 1 SPDL ASM:PUL:5.695 DIA X .5625 Article no.: WG-618-0670 currently not available Partie 1 PALIER LAME COMPLET COUPE107CM Numéro d'article: WG-618-0670 actuellement indisponible
Teil 2 DEFLEKTOR VOLLST. SD:EURO Art.Nr.: WG-631-0220 Part 2 CHUT ASM:SD:EURO Article no.: WG-631-0220 Partie 2 DEFLECTEUR EJECTION LATERALE Numéro d'article: WG-631-0220	42,32 €^**
Teil 3 HALTER-DECKAUFHÄNGUNG G-DECK Art.Nr.: WG-683-0254 Part 3 BRACKET-DECK ADJUSTMENT Article no.: WG-683-0254 Partie 3 SUPPORT Numéro d'article: WG-683-0254	30,00 €^**
Teil 5 6KT-SCHR:TT:5/16-18:2.00:HXIND Art.Nr.: WG-710-04006 Part 5 SCREW:TT:5/16-18:2.00HXINDWSH Article no.: WG-710-04006 Partie 5 VIS HEX.TT5/1^6-18:2.00HXINDWS Numéro d'article: WG-710-04006	2,83 €
Teil 6 6KT-SCHR:5/16-18:1.25:GR5:STD Art.Nr.: WG-710-0528 Part 6 HHCS:5/16-18:1.25:GR5:STD Article no.: WG-710-0528 Partie 6 VIS HEX. 5/16-18:1.25:GR5:STD Numéro d'article: WG-710-0528	3,36 €
Teil 7 6KT-SCHR:TT:5/16-18:.88:HXINDS Art.Nr.: WG-710-0650 Part 7 SCR:TT:5/16-18:0.88:HXINDWSH Article no.: WG-710-0650 Partie 7 VIS HEX.:TT:5/16-18:0.875 Numéro d'article: WG-710-0650	3,14 €
Teil 8 6KT-SCHR:1/4-20:0.62:GR5:STD Art.Nr.: WG-710-0751 Part 8 HHCS:1/4-20:0.62:GR5:STD Article no.: WG-710-0751 Partie 8 VIS HEX.: 1/4-20:.620:GR5:STD Numéro d'article: WG-710-0751	2,88 €
Teil 9 SECHSKANTSCHR.M6x16 DIN933 8.8 Art.Nr.: WG-710-1690 Part 9 HHCS:M6-1:16.00 Article no.: WG-710-1690 Partie 9 VIS Numéro d'article: WG-710-1690	2,88 €
Teil 10 6KT-SCHR:TT:3/8-16:1.75 Art.Nr.: WG-710-1858A Part 10 SCR:TT:3/8-16:1.75:HXINDWSH Article no.: WG-710-1858A Partie 10 VIS Numéro d'article: WG-710-1858A	3,09 €
Teil 11 6KT-SCHR:3/8-16:2.00:GR5:STD Art.Nr.: WG-710-3144 Part 11 HHCS:3/8-16:2.00:GR5:STD Article no.: WG-710-3144 Partie 11 VIS HEX.: 3/8-16:2.00:GR5:STD Numéro d'article: WG-710-3144	3,09 €
Teil 12 6KT.SCHRAUBE M8-1.25:35MM: Art.Nr.: WG-710-3207 Part 12 SCREW HHCS:M8-1.25:35:GR8.8STD Article no.: WG-710-3207 Partie 12 VIS HEXAGONALE M8-1.25:35GR8.8 Numéro d'article: WG-710-3207	4,54 €
Teil 13 GEWINDESTIFT:6KT:1/4-20 Art.Nr.: WG-711-04069 Part 13 PIN:GRASSCATCHER:1/4-20 Article no.: WG-711-04069 Partie 13 GOUPILLE 1/4-20 Numéro d'article: WG-711-04069	12,43 €
Teil 14 6KT-RING-S-MUTTER:3/8-16:GR5 Art.Nr.: WG-712-0181 Part 14 NUT:JAMLK:3/8-16:GR5 Article no.: WG-712-0181 Partie 14 ECROU Numéro d'article: WG-712-0181	3,31 €
Teil 15 6KT-BUNDMUTTER:5/8-18 Art.Nr.: WG-712-05134 Part 15 NUT:FLG:5/8-18 Article no.: WG-712-05134 Partie 15 ÜCROU HEX. AV. FLANC: 5/8-18 Numéro d'article: WG-712-05134	4,31 €
Teil 16 S-MUTTER:FLGLK:3/8-16:GRF Art.Nr.: WG-712-0431 Part 16 NUT:FLGLK:3/8-16:GRF:TOPLK Article no.: WG-712-0431 Partie 16 ECROU STOP 3/8-16:GRF Numéro d'article: WG-712-0431	2,95 €
Teil 17 6KT-MUTTER: M8 DIN 934-8 Art.Nr.: WG-712-0690 Part 17 NUT:HEX:M8-1.25:CL8:DIN 934 Article no.: WG-712-0690 Partie 17 ECROU HEXAGONAL Numéro d'article: WG-712-0690	2,84 €
Teil 18 S-6KT-MUTTER: M8 DIN 985-8 Art.Nr.: WG-712-0692 Part 18 NUT:HEXLK:M8-1.25 NYLON DIN985 Article no.: WG-712-0692 Partie 18 ECROU HEXAGONAL 24.1426.18 Numéro d'article: WG-712-0692	2,68 €
Teil 19 6KT-MUTTER:FLGK: 1/4-20:GRD.F Art.Nr.: WG-712-3027 Part 19 NUT:HEXFLGLK:1/4-20:GRF:CTRLK Article no.: WG-712-3027 Partie 19 ECROU HEXAGONAL 1/4-20:GRF Numéro d'article: WG-712-3027	3,03 €
Teil 20 SPLINT:1/8 x 1.25 Art.Nr.: WG-714-0470 Part 20 PIN:COT:SPLIT:1/8X1.25 Article no.: WG-714-0470 Partie 20 EPINGLE EX AF-43010 Numéro d'article: WG-714-0470	4,58 €
Teil 21 EINSTELLRAD:HÖHENVERSTELL:DECK Art.Nr.: WG-717-1553B Part 21 ADJ:DECK:GEAR Article no.: WG-717-1553B Partie 21 ROUE:HAUTEUR DE COUPE:PLATEAU Numéro d'article: WG-717-1553B	11,69 €
Teil 22 HALTERUNGSRING:BOLZEN:1/4-20 Art.Nr.: WG-726-0233 Part 22 NUT:PUSH:1/4-20 Article no.: WG-726-0233 Partie 22 RONDELLE Numéro d'article: WG-726-0233	2,61 €
Teil 23 KEILRIEMENABDECK.-RE. 42"-DECK Art.Nr.: WG-731-2231B Part 23 CVR:BELT:38"/42" DECK Article no.: WG-731-2231B Partie 23 PROTECTION COURROIE DROITE Numéro d'article: WG-731-2231B	18,68 €
Teil 25 DRUCKFEDER .406 x.531 x1.75 LG Art.Nr.: WG-732-0306 Part 25 COMPR.SPRING:.406x.531x1.75 LG Article no.: WG-732-0306 Partie 25 RESSORT DE PRESSION Numéro d'article: WG-732-0306	5,47 €
Teil 26 ZUGFEDER: .94 OD X 7.57 LG Art.Nr.: WG-732-0556 Part 26 SPR:EXTN:.94 X 7.57 LG Article no.: WG-732-0556 Partie 26 RESSORT EX 732-0436 Numéro d'article: WG-732-0556	21,53 €
Teil 27 DECKRAD:5.0 x 1.38 Art.Nr.: WG-734-06265 Part 27 WHEEL:DECK 5.0 X 1.38 Article no.: WG-734-06265 Partie 27 ROULETTE DE PLATEAU Numéro d'article: WG-734-06265	9,78 €^**
Teil 28 TELLERFEDER:.375X0.880X0.060 Art.Nr.: WG-736-0105 Part 28 WASH:BLVL:0.375X0.880X0.060 Article no.: WG-736-0105 Partie 28 RONDELLE CONIQUE Numéro d'article: WG-736-0105	3,09 €
Teil 29 FEDERRING:5/16" NORMALAUSF. Art.Nr.: WG-736-0119 Part 29 WASHER:LOCK:5/16:SPLT:REG Article no.: WG-736-0119 Partie 29 RONDELLE Numéro d'article: WG-736-0119	3,09 €
Teil 30 U-SCHEIBE:0.396 x0.885 x0.060 Art.Nr.: WG-736-0300 Part 30 WASH:FLAT:0.396X0.885X0.060 Article no.: WG-736-0300 Partie 30 RONDELLE Numéro d'article: WG-736-0300	2,56 €
Teil 32 BUNDBUCHSE:0.381x0.624x0.200 Art.Nr.: WG-738-0372B Part 32 SPCR:SHLDR:0.381X0.624X0.200 Article no.: WG-738-0372B Partie 32 RONDELLE EPAULEE Numéro d'article: WG-738-0372B	5,70 €
Teil 33 SCHULTERSCHR:.498x1.520:3/8-16 Art.Nr.: WG-738-0373 Part 33 SCR:SHLDR:0.498 X 1.520:3/8-16 Article no.: WG-738-0373 Partie 33 VIS A EPAULE .496x1.525:3/8-16 Numéro d'article: WG-738-0373	7,23 €
Teil 34 MESSER:21.20"LG:LOW LIFT:STAR Art.Nr.: WG-742-0674-637 Part 34 BLADE:21.20"LG:STAR LOW Article no.: WG-742-0674-637 Partie 34 LAME PLATE COUPE 107CM Numéro d'article: WG-742-0674-637	40,72 €^**
Teil 35 ABSTECKBOLZEN:DECK LINKS Art.Nr.: WG-747-04116 Part 35 ROD:HNDL:DECK REL .375 DIA Article no.: WG-747-04116 Partie 35 TRINGLE Numéro d'article: WG-747-04116	20,01 €
Teil 36 DISTANZSTÜCK 11mmX18mmX36mm lg Art.Nr.: WG-750-1345 Part 36 SPCR:11mmX18mmX36mm LG Article no.: WG-750-1345 Partie 36 ENTRETOISE Numéro d'article: WG-750-1345	7,59 €
Teil 37 KEILRIEMEN:V-TYP:A SECT X111.5 Art.Nr.: WG-754-0634 Part 37 BELT:V TYP:A SECT X 111.5 Article no.: WG-754-0634 Partie 37 COURROIE DE LAME COUPE 107CM Numéro d'article: WG-754-0634	73,08 €^**
Teil 38 SPANNROLLE M.LAGER: 3.50 DIA Art.Nr.: WG-756-0627B Dieses Produkt wird mir leider nicht mehr angeboten Part 38 PUL:IDLR:3.50 DIA Article no.: WG-756-0627B no longer available Partie 38 POULIE TENDEUR Numéro d'article: WG-756-0627B plus disponible
Teil 39 KEILRIEMENSCHEIBE 4.06 DIA Art.Nr.: WG-756-1229 Part 39 PUL:IDLR: 4.06 DIA. W/FLG Article no.: WG-756-1229 Partie 39 POULIE Numéro d'article: WG-756-1229	47,68 €^**
Teil 40 SPANNARM:42"-DECK Art.Nr.: WG-783-1417A Part 40 BRKT:IDLR:ARM Article no.: WG-783-1417A Partie 40 SUPPORT POULIE Numéro d'article: WG-783-1417A	43,44 €^**
Teil 41 HALTER-SPANNROLLE G-DECK Art.Nr.: WG-783-1418 Part 41 BRKT:IDLR Article no.: WG-783-1418 Partie 41 HALTER-SPANNROLLE G-DECK Numéro d'article: WG-783-1418	41,09 €^**

inkl. 19 % MwSt. Steuer-Info
zzgl. Versandkosten

Lieferzeit: 3-10 Werktage*

In den Warenkorb

Anfrage zum Artikel

Wenn Sie Hilfe zu einer Störung Ihres MTD Gerätes benötigen, nehmen Sie einfach Kontakt zu uns auf. Sie können gerne auch eine Nachricht per WhatsApp an 0152 560 383 53 senden. Wir helfen Ihnen gerne!

Alle aufgelisteten Ersatzteile sind original MTD Ersatzteile.

Alle Artikel aus der Kategorie Ersatzteile Yard-Man Rasentraktoren AG 5150 K Typ: 13BI504G643 (2004)

Bitte beachten Sie, dass Elektro MTD Ersatzteile nur von Elektrofachkräften nach Vorgabe des Herstellers unter Berücksichtigung der gesetzlichen Vorschriften ersetzt werden dürfen.

Info zu GPSR: Stanley Black & Decker Deutschland GmbH Black-&-Decker-Strasse 40, 65510 Idstein support@blackanddecker.de

Ersatzteilzeichnung als Pdf hier klicken...
