Ersatzteile Yard-Man Rasentraktoren AE 5150 K Typ: 13BI504E643 (2003) Mähwerk E (36"/92cm)

MTD Art.Nr.: E3-01717A-01

Hier können Sie Ersatzteile Yard-Man Rasentraktoren AE 5150 K Typ: 13BI504E643 (2003) Mähwerk E (36"/92cm) einfach online kaufen.

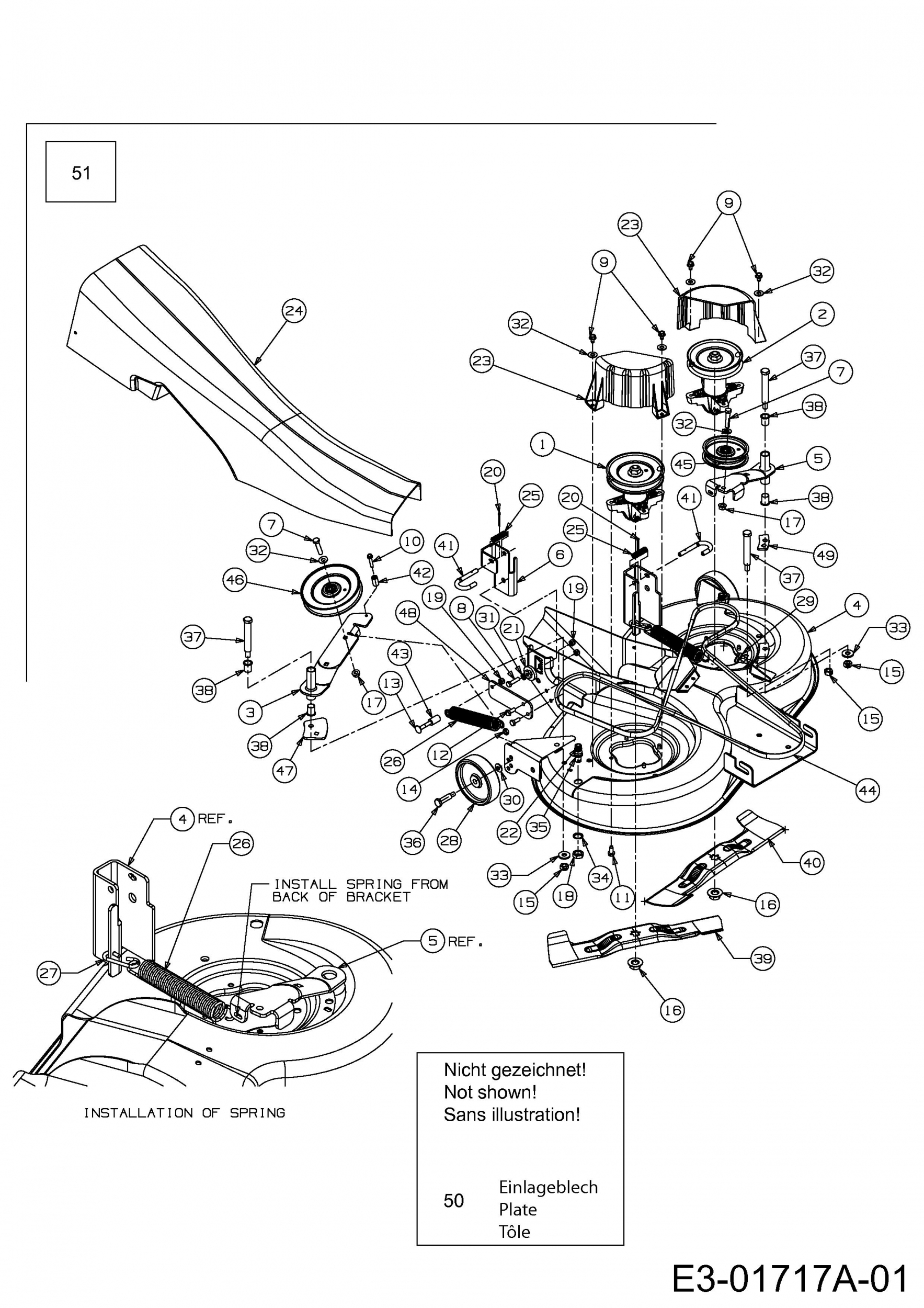

In der Skizze sind die Teile mit einer Zahl gekennzeichnet. Diese finden Sie in der Tabelle wieder und können so das Ersatzteil aus der Tabelle auswählen und online kaufen.

	Preis	Bild	kaufen
Ersatzteil
Teil 1 MESSERSPINDEL VOLLST. 5.75 DIA Art.Nr.: WG-618-0324B Zur Zeit nicht lieferbar Part 1 SPDL ASM:PUL:5.75 DIA Article no.: WG-618-0324B currently not available Partie 1 PALIER DE LAME COMPLET Numéro d'article: WG-618-0324B actuellement indisponible
Teil 2 MESSERSPINDEL VOLLST: Art.Nr.: WG-918-0409B Part 2 SPDL ASM:PUL:5.37 DIA Article no.: WG-918-0409B Partie 2 PALIER DE LAME CPL.: Numéro d'article: WG-918-0409B	119,99 €^**
Teil 4 DECK VOLLST:HECKAUSWURF:92cm Art.Nr.: WG-683-04062B-S Part 4 DECK ASM:RR DIS:92 cm Article no.: WG-683-04062B-S Partie 4 CARTER DE COUPE 92CM NOIR Numéro d'article: WG-683-04062B-S	650,03 €^**
Teil 5 SPANNROLLENTRÄGER:500:92cm DCK Art.Nr.: WG-683-04072B-S Part 5 BRKT ASM:IDLR:DECK 92cm Article no.: WG-683-04072B-S Partie 5 SUPPORT DE POULIE TENDEUR Numéro d'article: WG-683-04072B-S	45,92 €^**
Teil 6 HALTER VOLLST. DECKAUFHÄNGUNG Art.Nr.: WG-683-0596 Part 6 BRKT ASM:DECK:HNGR ADJ 92/105 Article no.: WG-683-0596 Partie 6 SUPPORT Numéro d'article: WG-683-0596	30,00 €^**
Teil 7 6KT-SCHR:3/8-16:1.75:GR5:STD Art.Nr.: WG-710-0347 Part 7 HHCS:3/8-16:1.75:GR5:STD Article no.: WG-710-0347 Partie 7 VIS HEX. 3/8-16:1.75:GR5:STD Numéro d'article: WG-710-0347	3,88 €
Teil 8 6KT-SCHR:5/16-18:1.25:GR5:STD Art.Nr.: WG-710-0528 Part 8 HHCS:5/16-18:1.25:GR5:STD Article no.: WG-710-0528 Partie 8 VIS HEX. 5/16-18:1.25:GR5:STD Numéro d'article: WG-710-0528	3,36 €
Teil 9 6KT-SCHRAUBE:TT:5/16-18:0.50 Art.Nr.: WG-710-0607 Part 9 SCR:TT:5/16-18:.50:HXINDWSH Article no.: WG-710-0607 Partie 9 VIS HEX.TT5/16-18:.500HXINDWSh Numéro d'article: WG-710-0607	3,74 €
Teil 10 6KT-SCHRAUBE:TT:1/4-20:1.50 Art.Nr.: WG-710-0778 Part 10 SCR:TT:1/4-20:1.50:HXINDWSH Article no.: WG-710-0778 Partie 10 VIS HEX. TT:1/4-20:1.500 Numéro d'article: WG-710-0778	2,95 €
Teil 11 6KT-SCHRAUBE:TT:5/16-18:.750 Art.Nr.: WG-710-1260A Part 11 SCR:TT:5/16-18:0.750:HXINDWSH Article no.: WG-710-1260A Partie 11 VIS TT:5/16-18:.750 Numéro d'article: WG-710-1260A	4,07 €
Teil 12 6KT-SCHRAUBE:M8x20 DIN933-8.8 Art.Nr.: WG-710-1681 Part 12 HHCS:M8-1.25:20.00:GR8.8:STD Article no.: WG-710-1681 Partie 12 VIS ¡ SIX PANS CREUX Numéro d'article: WG-710-1681	2,95 €
Teil 13 FL-RUNDSCHR:M8X50 DIN 603-4.6 Art.Nr.: WG-710-1719 Part 13 BOLT:CRG:M8x1.25x50 DIN 603 Article no.: WG-710-1719 Partie 13 VIS A TETE PLATE M8X50 DIN 603 Numéro d'article: WG-710-1719	2,95 €
Teil 14 6KT-RING-S-MUTTER:3/8-16:GR5 Art.Nr.: WG-712-0181 Part 14 NUT:JAMLK:3/8-16:GR5 Article no.: WG-712-0181 Partie 14 ECROU Numéro d'article: WG-712-0181	3,31 €
Teil 15 6KT-S-MUTTER:7/16-14:GRA:CTRLK Art.Nr.: WG-712-0290 Part 15 NUT-HEXLK 7/16-14:GRA:CTRLK Article no.: WG-712-0290 Partie 15 ECROU 7/16-14 Numéro d'article: WG-712-0290	2,42 €
Teil 16 6KT-BUNDMUTTER:5/8-18 Art.Nr.: WG-712-05134 Part 16 NUT:FLG:5/8-18 Article no.: WG-712-05134 Partie 16 ÜCROU HEX. AV. FLANC: 5/8-18 Numéro d'article: WG-712-05134	4,31 €
Teil 17 S-MUTTER:FLGLK:3/8-16:GRF Art.Nr.: WG-712-0431 Part 17 NUT:FLGLK:3/8-16:GRF:TOPLK Article no.: WG-712-0431 Partie 17 ECROU STOP 3/8-16:GRF Numéro d'article: WG-712-0431	2,95 €
Teil 18 6KT-MUTTER:M16x1.5:CL4:DIN 936 Art.Nr.: WG-712-0641 Part 18 NUT:HEX:JAM:M16x1.5:CL4:DIN936 Article no.: WG-712-0641 Partie 18 ECROU HEX. M16-1.5 DIN 936 Numéro d'article: WG-712-0641	5,70 €
Teil 19 S-6KT-MUTTER: M8 DIN 985-8 Art.Nr.: WG-712-0692 Part 19 NUT:HEXLK:M8-1.25 NYLON DIN985 Article no.: WG-712-0692 Partie 19 ECROU HEXAGONAL 24.1426.18 Numéro d'article: WG-712-0692	2,68 €
Teil 20 SPLINT:1/8 x 1.25 Art.Nr.: WG-714-0470 Part 20 PIN:COT:SPLIT:1/8X1.25 Article no.: WG-714-0470 Partie 20 EPINGLE EX AF-43010 Numéro d'article: WG-714-0470	4,58 €
Teil 21 EINSTELLRAD:HÖHENVERSTELL:DECK Art.Nr.: WG-717-1553B Part 21 ADJ:DECK:GEAR Article no.: WG-717-1553B Partie 21 ROUE:HAUTEUR DE COUPE:PLATEAU Numéro d'article: WG-717-1553B	11,69 €
Teil 22 O-RING F. DÜSE 16mm ODx11mm ID Art.Nr.: WG-721-0417 Part 22 SEAL:-O-RG:16mm OD X 11mm ID Article no.: WG-721-0417 Partie 22 ANNEAU Numéro d'article: WG-721-0417	6,47 €
Teil 23 KEILRIEMENABDECKUNG:DECK Art.Nr.: WG-731-2538 Part 23 CVR:DECK:BELT:92CM/105CM Article no.: WG-731-2538 Partie 23 PROTECTION COURROIE DE LAME Numéro d'article: WG-731-2538	34,91 €^**
Teil 24 AUSWURFKANAL:HECKAUSWURF:92cm Art.Nr.: WG-731-2543B Part 24 CHUT:DIS:RR:92cm DECK Article no.: WG-731-2543B Partie 24 GOULOTTE D EJECTION Numéro d'article: WG-731-2543B	157,68 €^**
Teil 25 DRUCKFEDER: .531 OD x 1.75 LG Art.Nr.: WG-732-0306A Part 25 COMP.SPRING: .531 OD x 1.75 LG Article no.: WG-732-0306A Partie 25 RESSORT DE PRESSION Numéro d'article: WG-732-0306A	5,47 €
Teil 26 ZUGFEDER:1.25 DIA x 8.224" LG Art.Nr.: WG-732-04099 Part 26 SPR:EXT:1.25 DIA x 8.224 LG Article no.: WG-732-04099 Partie 26 RESSORT Numéro d'article: WG-732-04099	13,55 €
Teil 27 HAKEN E-DECK 5mm DIA x 51 mm Art.Nr.: WG-732-04112 Zur Zeit nicht lieferbar Part 27 ROD:LINK:5mm DIA x 51 mm LG Article no.: WG-732-04112 currently not available Partie 27 CROCHET Numéro d'article: WG-732-04112 actuellement indisponible
Teil 28 DECKRAD:5.0 x 1.38 Art.Nr.: WG-734-06265 Part 28 WHEEL:DECK 5.0 X 1.38 Article no.: WG-734-06265 Partie 28 ROULETTE DE PLATEAU Numéro d'article: WG-734-06265	9,78 €^**
Teil 29 GUMMIDÄMPFER: .62 DIA x .3 Art.Nr.: WG-735-0271A Part 29 BUMPER:.62 DIA x.3 Article no.: WG-735-0271A Partie 29 SILENT BLOC Numéro d'article: WG-735-0271A	9,90 €
Teil 30 TELLERFEDER:.375X0.880X0.060 Art.Nr.: WG-736-0105 Part 30 WASH:BLVL:0.375X0.880X0.060 Article no.: WG-736-0105 Partie 30 RONDELLE CONIQUE Numéro d'article: WG-736-0105	3,09 €
Teil 31 FEDERRING:5/16" NORMALAUSF. Art.Nr.: WG-736-0119 Part 31 WASHER:LOCK:5/16:SPLT:REG Article no.: WG-736-0119 Partie 31 RONDELLE Numéro d'article: WG-736-0119	3,09 €
Teil 32 U-SCHEIBE:0.396 x0.885 x0.060 Art.Nr.: WG-736-0300 Part 32 WASH:FLAT:0.396X0.885X0.060 Article no.: WG-736-0300 Partie 32 RONDELLE Numéro d'article: WG-736-0300	2,56 €
Teil 34 SCHNORR-SCHEIBE:17x23.8x1.95 Art.Nr.: WG-736-0760 Part 34 WASH:LOCK:SCHNORR 17X23.8X1.95 Article no.: WG-736-0760 Partie 34 RONDELLE 17X23.8X1.95 Numéro d'article: WG-736-0760	1,80 €
Teil 35 WASCHDÜSE:DECK: Art.Nr.: WG-737-04003D Part 35 NOZ:DECK:WATER Article no.: WG-737-04003D Partie 35 BUSE NETTOYAGE PLATEAU Numéro d'article: WG-737-04003D	14,47 €
Teil 36 SCHULTERSCHR:.498x1.520:3/8-16 Art.Nr.: WG-738-0373 Part 36 SCR:SHLDR:0.498 X 1.520:3/8-16 Article no.: WG-738-0373 Partie 36 VIS A EPAULE .496x1.525:3/8-16 Numéro d'article: WG-738-0373	7,23 €
Teil 37 SCHULTERSCHR:.625x3.50:7/16-14 Art.Nr.: WG-738-0476 Part 37 SCR:SHLDR:0.625X3.500:7/16-14 Article no.: WG-738-0476 Partie 37 VIS A EPAULE .625x3.50:7/16-14 Numéro d'article: WG-738-0476	5,12 €
Teil 38 FLANSCHLAGER.630IDx.693ODx.875 Art.Nr.: WG-741-0591 Zur Zeit nicht lieferbar Part 38 BRG:FLG:.630ID X .693OD X .875 Article no.: WG-741-0591 currently not available Partie 38 BAGUE Numéro d'article: WG-741-0591 actuellement indisponible
Teil 39 MESSER RECHTS 18.40":LOW LIFT Art.Nr.: WG-742-04020A Part 39 BLADE:RH:18.40 LG:STAR BAG Article no.: WG-742-04020A Partie 39 LAME ¡ DROITE 18.40 LG Numéro d'article: WG-742-04020A	36,66 €^**
Teil 40 MESSER LINKS 18.40":LOW LIFT Art.Nr.: WG-742-04021A Part 40 BLADE:LH:18.40 LG:STAR BAG Article no.: WG-742-04021A Partie 40 LAME ¡ GAUCHE 18.40 LG Numéro d'article: WG-742-04021A	36,66 €^**
Teil 41 ABSTECKBÜGEL:DECKFREIGABE:.375 Art.Nr.: WG-747-04116A Part 41 ROD:HNDL:DECK REL .375 DIA Article no.: WG-747-04116A Partie 41 TRINGLE .375 DIA Numéro d'article: WG-747-04116A	20,01 €
Teil 42 DISTANZSTÜCK:Ò14mm OD x Ò7mmID Art.Nr.: WG-750-04182 Part 42 SPACER:14mm OD x 7mm ID Article no.: WG-750-04182 Partie 42 ENTRETOISE Numéro d'article: WG-750-04182	4,20 €
Teil 43 DISTANZBUCHSE Ò16 x Ò8 x 27LG Art.Nr.: WG-750-04195 Part 43 SPACER Ò16 x Ò8 x 27LG DIN2391 Article no.: WG-750-04195 Partie 43 DOUILLE DE DIST. Ò16xÒ8x27LG Numéro d'article: WG-750-04195	5,24 €
Teil 44 KEILRIEMEN:V TYP:5 L x 94"LG Art.Nr.: WG-754-04024 Part 44 BELT:V TYP:5L x 94"LG Article no.: WG-754-04024 Partie 44 COURROIE DE LAME Numéro d'article: WG-754-04024	91,18 €^**
Teil 45 KEILRIEMENSCHEIBE:Ò 4,0" DIA Art.Nr.: WG-756-04049A Part 45 PUL:IDLR:4.0 DIA. Article no.: WG-756-04049A Partie 45 POULIE DE COURROIE TRAPÜZ. Numéro d'article: WG-756-04049A	42,52 €^**
Teil 46 KEILRIEMENSCHEIBE:Ò 6.0" DIA Art.Nr.: WG-756-04050 Part 46 PUL:IDLR:6.0 DIA. Article no.: WG-756-04050 Partie 46 POULIE DE COURR. TR. Ò 6.0"DIA Numéro d'article: WG-756-04050	48,51 €^**

inkl. 19 % MwSt. Steuer-Info
zzgl. Versandkosten

Lieferzeit: 3-10 Werktage*

In den Warenkorb

Anfrage zum Artikel

Wenn Sie Hilfe zu einer Störung Ihres MTD Gerätes benötigen, nehmen Sie einfach Kontakt zu uns auf. Sie können gerne auch eine Nachricht per WhatsApp an 0152 560 383 53 senden. Wir helfen Ihnen gerne!

Alle aufgelisteten Ersatzteile sind original MTD Ersatzteile.

Alle Artikel aus der Kategorie Ersatzteile Yard-Man Rasentraktoren AE 5150 K Typ: 13BI504E643 (2003)

Bitte beachten Sie, dass Elektro MTD Ersatzteile nur von Elektrofachkräften nach Vorgabe des Herstellers unter Berücksichtigung der gesetzlichen Vorschriften ersetzt werden dürfen.

Info zu GPSR: Stanley Black & Decker Deutschland GmbH Black-&-Decker-Strasse 40, 65510 Idstein support@blackanddecker.de

Ersatzteilzeichnung als Pdf hier klicken...
