Ersatzteile MTD Schneefräse 611 D Typ: 31A-6BCD700 (2006) Armaturenbrett, Auswurfschacht, Holm

MTD Art.Nr.: E4-01329A-01

Hier können Sie Ersatzteile MTD Schneefräse 611 D Typ: 31A-6BCD700 (2006) Armaturenbrett, Auswurfschacht, Holm einfach online kaufen.

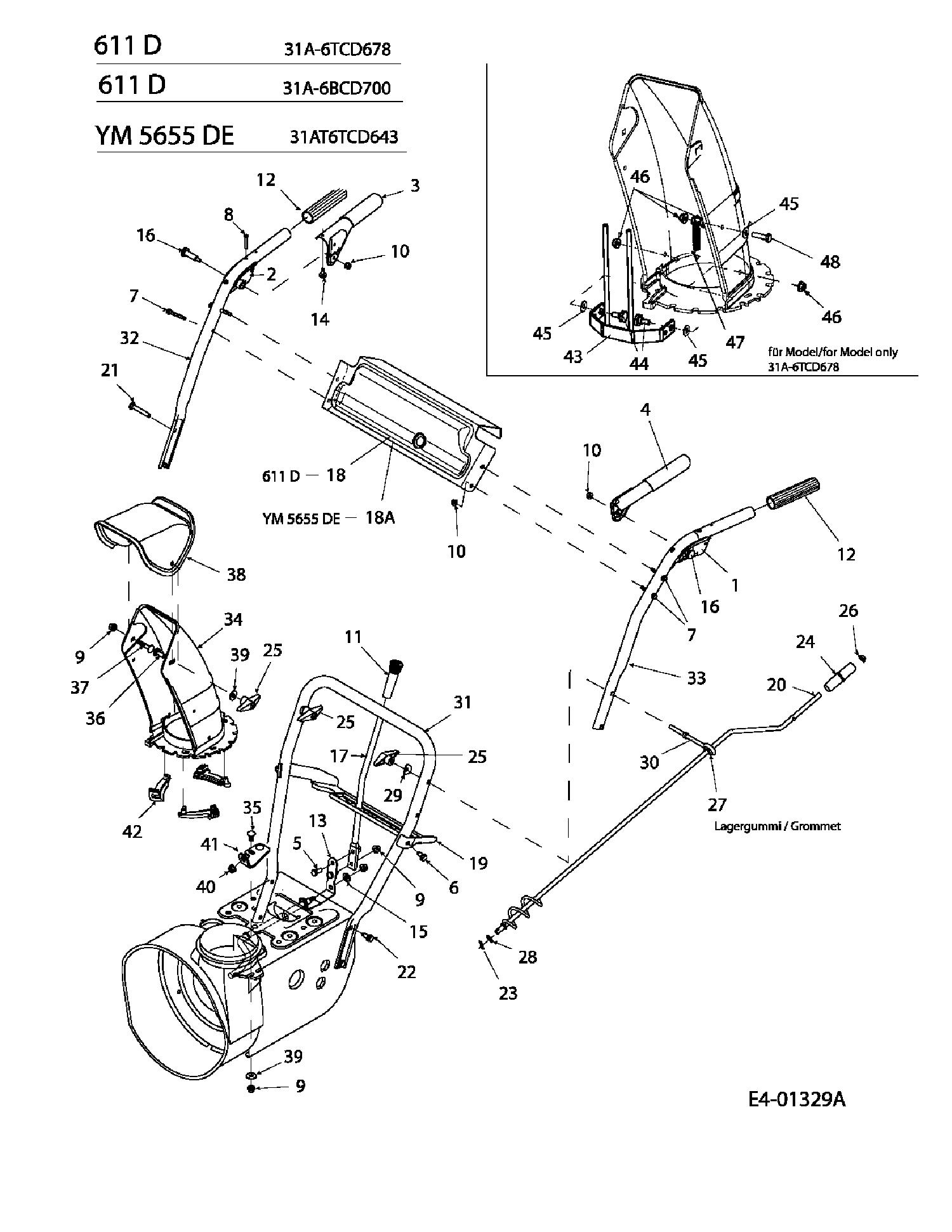

In der Skizze sind die Teile mit einer Zahl gekennzeichnet. Diese finden Sie in der Tabelle wieder und können so das Ersatzteil aus der Tabelle auswählen und online kaufen.

	Preis	Bild	kaufen
Ersatzteil
Teil 1 HALTERUNG KUPPLUNGSHEBEL LH Art.Nr.: WG-731-04785 Part 1 HANDLE, CLUTCH LOCK, LH Article no.: WG-731-04785 Partie 1 LEVIER SUPPORT GAUCHE Numéro d'article: WG-731-04785	34,20 €^**
Teil 2 EINRASTER KUPPLUNGSHEBEL RH Art.Nr.: WG-631-04134A Part 2 HANDLE, CLUTCH LOCK, RH Article no.: WG-631-04134A Partie 2 LEVIER SUPPORT DROIT Numéro d'article: WG-631-04134A	33,84 €^**
Teil 3 KUPPLUNGSGRIFF RECHTS Art.Nr.: WG-684-04106A Part 3 HANDLE ASSY ENGAGEMENT RH Article no.: WG-684-04106A Partie 3 LEVIER DE COMMANDE DROIT Numéro d'article: WG-684-04106A	24,59 €^**
Teil 4 KUPPLUNGSGRIFF LINKS Art.Nr.: WG-684-04105A Part 4 HANDLE ASSY ENGAGEMENT LH Article no.: WG-684-04105A Partie 4 LEVIER DE COMMANDE GAUCHE Numéro d'article: WG-684-04105A	22,23 €^**
Teil 5 6KT-SCHR:5/16-18:1.00:GR5:STD Art.Nr.: WG-710-0376 Part 5 HHCS:5/16-18:1.00:GR5:STD Article no.: WG-710-0376 Partie 5 VIS HEX.:5/16-18:1.00:GR5:STD Numéro d'article: WG-710-0376	7,55 €
Teil 6 6KT-SCHRAUBE:TT:5/16-18:0.63 Art.Nr.: WG-710-0604A Part 6 SCR:TT:5/16-18:0.63:HXINDWSH Article no.: WG-710-0604A Partie 6 VIS 5/16-18:0.625 Numéro d'article: WG-710-0604A	3,74 €
Teil 7 6KT-SCHR:1/4-20:1.50:GR5:STD Art.Nr.: WG-710-0606 Part 7 HHCS:1/4-20:1.50:GR5:STD Article no.: WG-710-0606 Partie 7 VIS A SIX PANS CREUX Numéro d'article: WG-710-0606	3,09 €
Teil 8 SCHRAUBE:#10-24:1.38:OVALCSK Art.Nr.: WG-710-1233 Part 8 SCR:MACH:#10-24:1.38:OVALCSK Article no.: WG-710-1233 Partie 8 VIS:#10-24:1.375:OVALCSK Numéro d'article: WG-710-1233	5,97 €
Teil 9 6KT-S-BUNDMUTTER:5/16-18:GRN5 Art.Nr.: WG-712-04063 Part 9 NUT:HEXFLGLK:5/16-18:GRN5:NYL Article no.: WG-712-04063 Partie 9 ECROU HEX. AVEC FLANC Numéro d'article: WG-712-04063	4,31 €
Teil 10 6KT-S-BUNDMUTTER:1/4-20:GRN5 Art.Nr.: WG-712-04064 Part 10 NUT:HEXFLGLK:1/4-20:GRN5:NYL Article no.: WG-712-04064 Partie 10 ECROU HEXAGONAL Numéro d'article: WG-712-04064	4,58 €
Teil 11 HANDGRIFF: .5 ID x 3.45 Art.Nr.: WG-720-0223 Part 11 GRIP: .5 ID x 3.45 Article no.: WG-720-0223 Partie 11 POIGNÜE: .5 ID x 3.45 Numéro d'article: WG-720-0223	9,92 €^**
Teil 12 GRIFF:1.0 ID x 5.0 LG Art.Nr.: WG-720-0274 Part 12 GRIP:1.0 ID x 5.0 LG Article no.: WG-720-0274 Partie 12 POIGNÜE:1.0 ID x 5.0 LG Numéro d'article: WG-720-0274	7,75 €^**
Teil 13 FEDER:SCHALTSTANGE Art.Nr.: WG-732-04205 Part 13 SPRING SHIFT LEVER Article no.: WG-732-04205 Partie 13 RESSORT LEVIER DE COMMANDE Numéro d'article: WG-732-04205	10,10 €
Teil 14 GUMMISTOPFEN:.62 OD x .22 THK Art.Nr.: WG-735-0199A Part 14 BUMPER-RUBBER:.62 OD x.22 THK Article no.: WG-735-0199A Partie 14 BOUCHON EN CAOUTCH.:.62ODx.22 Numéro d'article: WG-735-0199A	4,15 €
Teil 16 SCHULTERSCHR:.437x1.345:1/4-20 Art.Nr.: WG-738-04348 Part 16 SCR:SHLDR:.437x 1.345:1/4-20 Article no.: WG-738-04348 Partie 16 VIS ¡ ÜPAULE:.437x1.345:1/4-20 Numéro d'article: WG-738-04348	7,06 €
Teil 17 SCHALTHEBEL Art.Nr.: WG-747-04243 Part 17 LEVER, CONTROL Article no.: WG-747-04243 Partie 17 LEVIER D EMBRAYAGE Numéro d'article: WG-747-04243	33,07 €^**
Teil 20 KURBELARM VOLLST: AUSWURF Art.Nr.: WG-684-04104 Part 20 CRK:CHUT:.375 DIA X 30.5 LG Article no.: WG-684-04104 Partie 20 MANIVELLE CPL.: CHUTE Numéro d'article: WG-684-04104	45,35 €^**
Teil 21 FL-KOPF-SCHR:5/16-18:2.50:GR1 Art.Nr.: WG-710-0572 Part 21 BOLT:CRG:5/16-18:2.50:GR1:SPEC Article no.: WG-710-0572 Partie 21 VIS A TET PL.:5/16-18:2.50:GR1 Numéro d'article: WG-710-0572	3,88 €
Teil 22 6KT-SCHRAUBE:TT:5/16-18:.750 Art.Nr.: WG-710-1260A Part 22 SCR:TT:5/16-18:0.750:HXINDWSH Article no.: WG-710-1260A Partie 22 VIS TT:5/16-18:.750 Numéro d'article: WG-710-1260A	4,07 €
Teil 23 FEDERSTECKER:.072DIA x 1.13 LG Art.Nr.: WG-714-0104 Part 23 PIN:COT:.072 DIA x 1.13 LG Article no.: WG-714-0104 Partie 23 GOUPILLE Numéro d'article: WG-714-0104	2,42 €
Teil 24 KURBELGRIFF:1.00 DIA x 3.2 Art.Nr.: WG-720-0201A Part 24 KNOB:CRK:1.00 DIA x 3.2 CHUTE Article no.: WG-720-0201A Partie 24 POIGNÜE DE MANIV.:1.00DIAx3.2 Numéro d'article: WG-720-0201A	14,39 €^**
Teil 25 FLÜGELMUTTER VST:5/16-18:3.00 Art.Nr.: WG-720-0284 Part 25 KNOB:WING:INT:5/16-18:3.00:BLK Article no.: WG-720-0284 Partie 25 ÜCROU PAPILLON 5/16-18 Numéro d'article: WG-720-0284	4,58 €
Teil 26 AUFDRUCKKAPPE 3/8": STANGE Art.Nr.: WG-726-0100 Part 26 CAP Article no.: WG-726-0100 Partie 26 COUVERCLE Numéro d'article: WG-726-0100	2,95 €
Teil 27 LAGERGUMMI:.44 ID x.94 OD x.50 Art.Nr.: WG-735-0234 Part 27 GROM:RUBBER:.44 IDx.94 ODx.50 Article no.: WG-735-0234 Partie 27 BAGUE D ETANCHEITE GOMMEUX Numéro d'article: WG-735-0234	6,20 €
Teil 28 U-SCHEIBE:0.401 x0.749 x0.063 Art.Nr.: WG-736-0185 Part 28 WASH:FLAT:0.401x.0749x0.063 Article no.: WG-736-0185 Partie 28 RONDELLE 3/8.738X.063 Numéro d'article: WG-736-0185	3,09 €
Teil 29 SCHEIBE GEWÖLBT:.320x.930x.060 Art.Nr.: WG-736-0451 Part 29 WASH:SDL:.320 x.930 x.060 Article no.: WG-736-0451 Partie 29 RONDELLE BOMBÜE Numéro d'article: WG-736-0451	2,56 €
Teil 30 RINGSCHRAUBE Art.Nr.: WG-747-04263 Part 30 BOLT-EYE Article no.: WG-747-04263 Partie 30 GUIDE MANIVELLE Numéro d'article: WG-747-04263	8,23 €
Teil 34 AUSWURF UNTEN Art.Nr.: WG-731-04912A Part 34 LOWER CHUTE Article no.: WG-731-04912A Partie 34 CANAL D ÜJECTION INFÜRIEUR Numéro d'article: WG-731-04912A	29,34 €^**
Teil 35 FL-RUNDSCHR:5/16-18:1.00:GR5 Art.Nr.: WG-710-0276 Part 35 BOLT:CRG:5/16-18:1.00:GR5:STD Article no.: WG-710-0276 Partie 35 VIS A TETE PLATE: 5/16-18:1.00 Numéro d'article: WG-710-0276	3,31 €
Teil 36 HALBRD-SCHR:5/16-18x1.00:GR5 Art.Nr.: WG-710-04071 Part 36 BOLT:CRG:5/16-18:1.00:GR5:RECT Article no.: WG-710-04071 Partie 36 VIS Numéro d'article: WG-710-04071	2,68 €
Teil 37 FL.-RUNDSCHR:5/16-18:0.75 GR5 Art.Nr.: WG-710-0451 Part 37 BOLT:CRG:5/16-18:0.75:GR5:STD Article no.: WG-710-0451 Partie 37 VIS A TETE P.:5/16-18:.750 GR1 Numéro d'article: WG-710-0451	3,21 €
Teil 38 AUSWURFSCHACHT OBERTEIL Art.Nr.: WG-731-04426A Part 38 UPPER CHUTE Article no.: WG-731-04426A Partie 38 CANAL D ÜJECTION SUPÜRIEUR Numéro d'article: WG-731-04426A	19,73 €
Teil 39 U-SCHEIBE:0.339x0.890x0.063 Art.Nr.: WG-736-0159 Part 39 WASH:FLAT:0.339X0.890X0.063 Article no.: WG-736-0159 Partie 39 RONDELLE .349 X 88X.06" Numéro d'article: WG-736-0159	3,09 €
Teil 40 PLASTIK-SCHNAPPLAGER:.385 ID Art.Nr.: WG-741-0475 Part 40 BRG:FLG:SNAP .385 ID Article no.: WG-741-0475 Partie 40 DOUILLE PLASTIQUE:.385 ID Numéro d'article: WG-741-0475	4,79 €
Teil 41 LAGERWINKEL: HEBEL AUSWURFSCH. Art.Nr.: WG-784-5647 Part 41 BRACKET: CHUTE CRANK Article no.: WG-784-5647 Partie 41 CROCHET:LEVIER CHUTE ALLONGE Numéro d'article: WG-784-5647	16,52 €
Teil 42 FLANSCHHALTER AUSWURF Art.Nr.: WG-731-04869 Part 42 KEEPER, FLANGE Article no.: WG-731-04869 Partie 42 FLASQUE D¨ARRET Numéro d'article: WG-731-04869	9,72 €
Teil 43 EINGRIFFSCHUTZ VST:5"PLSTC EXP Art.Nr.: WG-784-5649 Part 43 CHUTE GUARD ASM:5" PLSTC EXPT. Article no.: WG-784-5649 Partie 43 EQUERRE PROT. CPL.:5" PLSTC Numéro d'article: WG-784-5649	50,98 €^**
Teil 44 SCHULTERSCHR:0.375x.177:1/4-20 Art.Nr.: WG-738-0255 Part 44 SCR:SHLDR:0.375X0.177:1/4-20 Article no.: WG-738-0255 Partie 44 VIS A EPAULE .375 DIA x.181 Numéro d'article: WG-738-0255	6,69 €
Teil 45 U-SCHEIBE:0.276x0.640x0.052 Art.Nr.: WG-736-0463 Part 45 WASH:FLAT:0.276 X0.640 X0.052 Article no.: WG-736-0463 Partie 45 RONDELLE Numéro d'article: WG-736-0463	2,68 €
Teil 46 6KT-S-BUNDMUTTER:1/4-20:GRN5 Art.Nr.: WG-712-04064 Part 46 NUT:HEXFLGLK:1/4-20:GRN5:NYL Article no.: WG-712-04064 Partie 46 ECROU HEXAGONAL Numéro d'article: WG-712-04064	4,58 €
Teil 47 ZUGFEDER:.36 OD Art.Nr.: WG-732-0118A Part 47 EXTENSION SPRING:.36 OD Article no.: WG-732-0118A Partie 47 RESSORT DE TRACTION:.36 OD Numéro d'article: WG-732-0118A	15,29 €
Teil 48 6KT-SCHR:1/4-20:1.00:GR5:STD Art.Nr.: WG-710-0597 Part 48 HHCS:1/4-20:1.00:GR5:STD Article no.: WG-710-0597 Partie 48 VIS 1/4-20:1.00/GR5/SPEC Numéro d'article: WG-710-0597	2,56 €

inkl. 19 % MwSt. Steuer-Info
zzgl. Versandkosten

Lieferzeit: 3-10 Werktage*

In den Warenkorb

Anfrage zum Artikel

Wenn Sie Hilfe zu einer Störung Ihres MTD Gerätes benötigen, nehmen Sie einfach Kontakt zu uns auf. Sie können gerne auch eine Nachricht per WhatsApp an 0152 560 383 53 senden. Wir helfen Ihnen gerne!

Alle aufgelisteten Ersatzteile sind original MTD Ersatzteile.

Alle Artikel aus der Kategorie Ersatzteile MTD Schneefräse 611 D Typ: 31A-6BCD700 (2006)

Bitte beachten Sie, dass Elektro MTD Ersatzteile nur von Elektrofachkräften nach Vorgabe des Herstellers unter Berücksichtigung der gesetzlichen Vorschriften ersetzt werden dürfen.

Info zu GPSR: Stanley Black & Decker Deutschland GmbH Black-&-Decker-Strasse 40, 65510 Idstein support@blackanddecker.de

Ersatzteilzeichnung als Pdf hier klicken...
