Ersatzteile Gutbrod Rasentraktoren GLX 122 RHL Typ: 13AT516J690 (2004) Mähwerk J (48"/122cm)

MTD Art.Nr.: E3-02078A-01

Hier können Sie Ersatzteile Gutbrod Rasentraktoren GLX 122 RHL Typ: 13AT516J690 (2004) Mähwerk J (48"/122cm) einfach online kaufen.

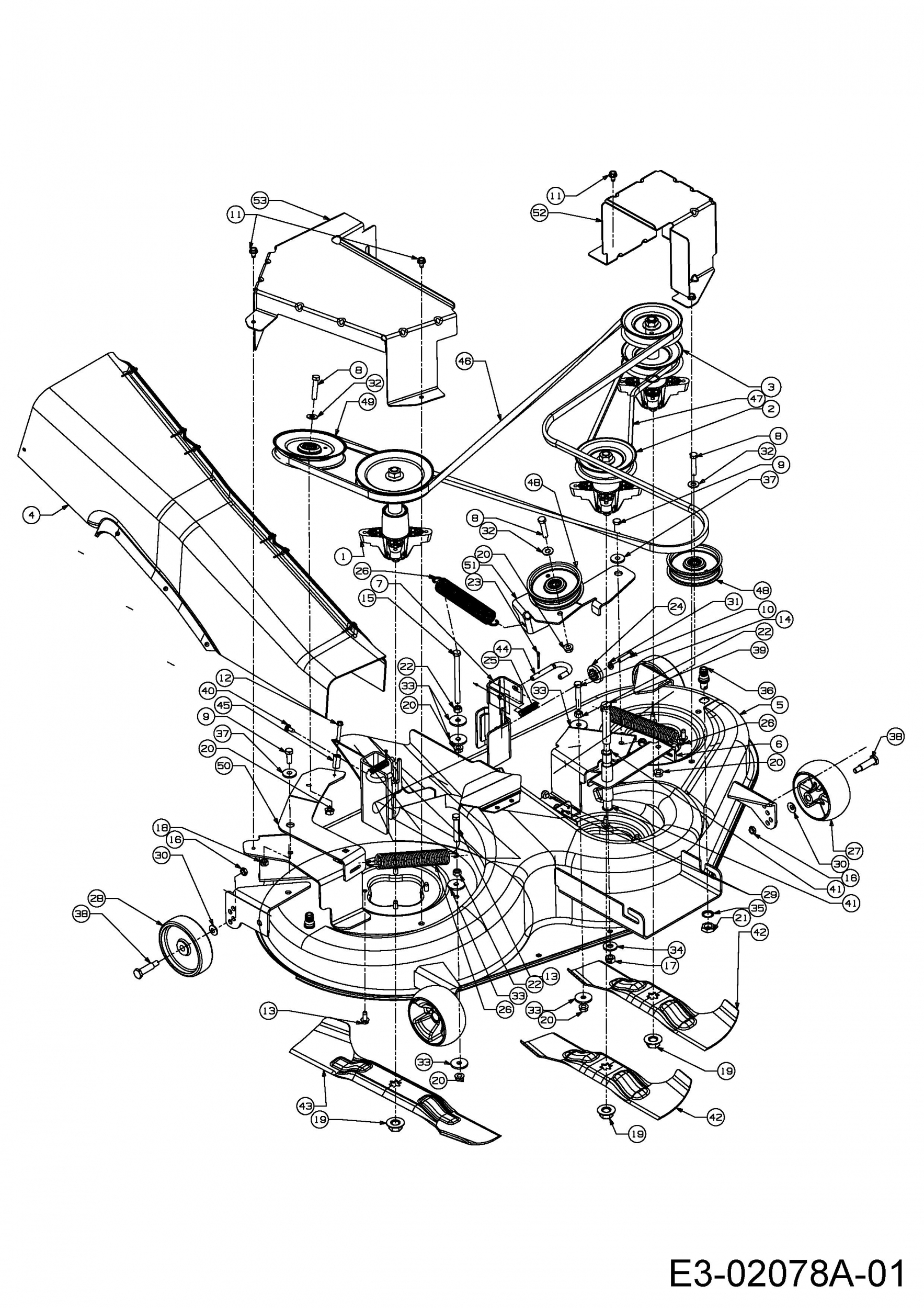

In der Skizze sind die Teile mit einer Zahl gekennzeichnet. Diese finden Sie in der Tabelle wieder und können so das Ersatzteil aus der Tabelle auswählen und online kaufen.

	Preis	Bild	kaufen
Ersatzteil
Teil 1 MESSERSPINDEL VST:6.482x.5625 Art.Nr.: WG-618-04160 Part 1 SPDL ASM:PUL:6.482 x .5625 DIA Article no.: WG-618-04160 Partie 1 PALIER DE LAME DR Numéro d'article: WG-618-04160	116,95 €^**
Teil 2 MESSERSPINDEL VOLLST: Art.Nr.: WG-918-04161 Part 2 4.55 x.56 x 3.16 Article no.: WG-918-04161 Partie 2 PALIER CPL CTR DECK J Numéro d'article: WG-918-04161	98,34 €^**
Teil 3 MESSERSPINDEL VOLL:4.546x.5625 Art.Nr.: WG-918-04162 Part 3 SPDL ASM:DBL:4.546 x .5625 DIA Article no.: WG-918-04162 Partie 3 PALIER DE LAME COMPLET GA Numéro d'article: WG-918-04162	124,08 €^**
Teil 4 AUSWURFKANAL Art.Nr.: WG-931-04099 Part 4 CHUTE Article no.: WG-931-04099 Partie 4 CANAL D ÜJECTION Numéro d'article: WG-931-04099	229,16 €^**
Teil 8 6KT-SCHR:3/8-16:1.75:GR5:STD Art.Nr.: WG-710-0347 Part 8 HHCS:3/8-16:1.75:GR5:STD Article no.: WG-710-0347 Partie 8 VIS HEX. 3/8-16:1.75:GR5:STD Numéro d'article: WG-710-0347	3,88 €
Teil 9 6KT-SCHR:3/8-16:1.00:GR5:STD Art.Nr.: WG-710-0514 Part 9 HHCS:3/8-16:1.00:GR5:STD Article no.: WG-710-0514 Partie 9 VIS HEX.:3/8-16:1.00:GR5:STD Numéro d'article: WG-710-0514	3,88 €
Teil 10 6KT-SCHR:5/16-18:1.25:GR5:STD Art.Nr.: WG-710-0528 Part 10 HHCS:5/16-18:1.25:GR5:STD Article no.: WG-710-0528 Partie 10 VIS HEX. 5/16-18:1.25:GR5:STD Numéro d'article: WG-710-0528	3,36 €
Teil 11 6KT-SCHRAUBE:TT:5/16-18:0.50 Art.Nr.: WG-710-0607 Part 11 SCR:TT:5/16-18:.50:HXINDWSH Article no.: WG-710-0607 Partie 11 VIS HEX.TT5/16-18:.500HXINDWSh Numéro d'article: WG-710-0607	3,74 €
Teil 12 6KT-SCHRAUBE:TT:1/4-20:1.50 Art.Nr.: WG-710-0778 Part 12 SCR:TT:1/4-20:1.50:HXINDWSH Article no.: WG-710-0778 Partie 12 VIS HEX. TT:1/4-20:1.500 Numéro d'article: WG-710-0778	2,95 €
Teil 13 6KT-SCHRAUBE:TT:5/16-18:.750 Art.Nr.: WG-710-1260A Part 13 SCR:TT:5/16-18:0.750:HXINDWSH Article no.: WG-710-1260A Partie 13 VIS TT:5/16-18:.750 Numéro d'article: WG-710-1260A	4,07 €
Teil 14 6KT-SCHR:3/8-16:2.25:GR5:STD Art.Nr.: WG-710-3011 Part 14 HHCS:3/8-16:2.25:GR5:STD Article no.: WG-710-3011 Partie 14 VIS HEX.:3/8-16:2.25:GR5:STD Numéro d'article: WG-710-3011	5,58 €
Teil 16 6KT-RING-S-MUTTER:3/8-16:GR5 Art.Nr.: WG-712-0181 Part 16 NUT:JAMLK:3/8-16:GR5 Article no.: WG-712-0181 Partie 16 ECROU Numéro d'article: WG-712-0181	3,31 €
Teil 17 6KT-S-MUTTER:7/16-14:GRA:CTRLK Art.Nr.: WG-712-0290 Part 17 NUT-HEXLK 7/16-14:GRA:CTRLK Article no.: WG-712-0290 Partie 17 ECROU 7/16-14 Numéro d'article: WG-712-0290	2,42 €
Teil 18 SKT-S-MUTTER:3/8-16:GRA:CTRLK Art.Nr.: WG-712-0375 Part 18 NUT:HEXLK:3/8-16:GRA:CTRLK Article no.: WG-712-0375 Partie 18 ECROU Numéro d'article: WG-712-0375	3,36 €
Teil 19 6KT-BUNDMUTTER:5/8-18 Art.Nr.: WG-712-05134 Part 19 NUT:FLG:5/8-18 Article no.: WG-712-05134 Partie 19 ÜCROU HEX. AV. FLANC: 5/8-18 Numéro d'article: WG-712-05134	4,31 €
Teil 20 S-MUTTER:FLGLK:3/8-16:GRF Art.Nr.: WG-712-0431 Part 20 NUT:FLGLK:3/8-16:GRF:TOPLK Article no.: WG-712-0431 Partie 20 ECROU STOP 3/8-16:GRF Numéro d'article: WG-712-0431	2,95 €
Teil 21 6KT-MUTTER:M16x1.5:CL4:DIN 936 Art.Nr.: WG-712-0641 Part 21 NUT:HEX:JAM:M16x1.5:CL4:DIN936 Article no.: WG-712-0641 Partie 21 ECROU HEX. M16-1.5 DIN 936 Numéro d'article: WG-712-0641	5,70 €
Teil 22 6KT-MUTTER:3/8-16:GR2 Art.Nr.: WG-712-0798 Part 22 NUT:HEX:3/8-16:GR2 Article no.: WG-712-0798 Partie 22 ECROU HEXAGONAL Numéro d'article: WG-712-0798	7,27 €
Teil 23 SPLINT:1/8 x 1.25 Art.Nr.: WG-714-0470 Part 23 PIN:COT:SPLIT:1/8X1.25 Article no.: WG-714-0470 Partie 23 EPINGLE EX AF-43010 Numéro d'article: WG-714-0470	4,58 €
Teil 24 EINSTELLRAD:HÖHENVERSTELL:DECK Art.Nr.: WG-717-1553B Part 24 ADJ:DECK:GEAR Article no.: WG-717-1553B Partie 24 ROUE:HAUTEUR DE COUPE:PLATEAU Numéro d'article: WG-717-1553B	11,69 €
Teil 25 DRUCKFEDER: .531 OD x 1.75 LG Art.Nr.: WG-732-0306A Part 25 COMP.SPRING: .531 OD x 1.75 LG Article no.: WG-732-0306A Partie 25 RESSORT DE PRESSION Numéro d'article: WG-732-0306A	5,47 €
Teil 26 ZUGFEDER:1.25 DIA x 8.224" LG Art.Nr.: WG-732-04099 Part 26 SPR:EXT:1.25 DIA x 8.224 LG Article no.: WG-732-04099 Partie 26 RESSORT Numéro d'article: WG-732-04099	13,55 €
Teil 27 DECKRAD:5.0 DIA BALL Art.Nr.: WG-734-04039 Part 27 WHL:DECK:5.0 DIA BALL Article no.: WG-734-04039 Partie 27 ROUE DE PLATEAU Numéro d'article: WG-734-04039	4,19 €
Teil 28 DECKRAD:5.0 x 1.38 Art.Nr.: WG-734-06265 Part 28 WHEEL:DECK 5.0 X 1.38 Article no.: WG-734-06265 Partie 28 ROULETTE DE PLATEAU Numéro d'article: WG-734-06265	9,78 €^**
Teil 29 GUMMIDÄMPFER: .62 DIA x .3 Art.Nr.: WG-735-0271 Part 29 BUMPER: .62 DIA X .3 Article no.: WG-735-0271 Partie 29 PROTEGE CAOUTCHOUC Numéro d'article: WG-735-0271	9,90 €
Teil 30 TELLERFEDER:.375X0.880X0.060 Art.Nr.: WG-736-0105 Part 30 WASH:BLVL:0.375X0.880X0.060 Article no.: WG-736-0105 Partie 30 RONDELLE CONIQUE Numéro d'article: WG-736-0105	3,09 €
Teil 31 FEDERRING:5/16" NORMALAUSF. Art.Nr.: WG-736-0119 Part 31 WASHER:LOCK:5/16:SPLT:REG Article no.: WG-736-0119 Partie 31 RONDELLE Numéro d'article: WG-736-0119	3,09 €
Teil 32 U-SCHEIBE:0.396 x0.885 x0.060 Art.Nr.: WG-736-0300 Part 32 WASH:FLAT:0.396X0.885X0.060 Article no.: WG-736-0300 Partie 32 RONDELLE Numéro d'article: WG-736-0300	2,56 €
Teil 33 SCHEIBE:FL:0.378x1.385x0.135 Art.Nr.: WG-736-0320 Part 33 WASH:FLAT:0.378 x.1.385 x0.135 Article no.: WG-736-0320 Partie 33 RONDELLE PLATE .38x1.38x.125 Numéro d'article: WG-736-0320	4,72 €
Teil 34 U-SCHEIBE:11.65x28.75x3 mm Art.Nr.: WG-736-04097A Part 34 WASH:FLAT:0.453X1.142X0.118 Article no.: WG-736-04097A Partie 34 RONDELLE:PLATE:11.65x28.75x3mm Numéro d'article: WG-736-04097A	3,09 €
Teil 35 SCHNORR-SCHEIBE:17x23.8x1.95 Art.Nr.: WG-736-0760 Part 35 WASH:LOCK:SCHNORR 17X23.8X1.95 Article no.: WG-736-0760 Partie 35 RONDELLE 17X23.8X1.95 Numéro d'article: WG-736-0760	1,80 €
Teil 36 DECKREINIGUNGSDÜSE Art.Nr.: WG-737-04003B Part 36 NOZ:DECK:WATER Article no.: WG-737-04003B Partie 36 BUSE DE LAVAGE Numéro d'article: WG-737-04003B	14,47 €
Teil 37 BUNDSCHEIBE:0.381x0.625x0.169 Art.Nr.: WG-738-0347 Part 37 SPCR:SHLDR:0.381X0.625X0.169 Article no.: WG-738-0347 Partie 37 RONDELLE ¡ EMB. .625IDx.169 Numéro d'article: WG-738-0347	4,58 €
Teil 38 SCHULTERSCHR:.498x1.520:3/8-16 Art.Nr.: WG-738-0373 Part 38 SCR:SHLDR:0.498 X 1.520:3/8-16 Article no.: WG-738-0373 Partie 38 VIS A EPAULE .496x1.525:3/8-16 Numéro d'article: WG-738-0373	7,23 €
Teil 39 SCHULTERSCHR:.625x3.50:7/16-14 Art.Nr.: WG-738-0476 Part 39 SCR:SHLDR:0.625X3.500:7/16-14 Article no.: WG-738-0476 Partie 39 VIS A EPAULE .625x3.50:7/16-14 Numéro d'article: WG-738-0476	5,12 €
Teil 41 FLANSCHLAGER.630IDx.693ODx.875 Art.Nr.: WG-741-0591 Zur Zeit nicht lieferbar Part 41 BRG:FLG:.630ID X .693OD X .875 Article no.: WG-741-0591 currently not available Partie 41 BAGUE Numéro d'article: WG-741-0591 actuellement indisponible
Teil 42 MESSER LINKS 15.177:HIGH LIFT Art.Nr.: WG-742-04082 Part 42 BLADE:LH:15.177 LG:STAR BAG Article no.: WG-742-04082 Partie 42 LAME LAT PLATEAU J Numéro d'article: WG-742-04082	36,03 €^**
Teil 43 MESSER RE. 21.240 LG:HIGH LIFT Art.Nr.: WG-742-0670A Part 43 BLADE:RH:21.240 LG:STAR BAG Article no.: WG-742-0670A Partie 43 LAME DROITE SFF 105CM ARR Numéro d'article: WG-742-0670A	50,88 €^**
Teil 44 ABSTECKBOLZEN:DECK LINKS Art.Nr.: WG-747-04116 Part 44 ROD:HNDL:DECK REL .375 DIA Article no.: WG-747-04116 Partie 44 TRINGLE Numéro d'article: WG-747-04116	20,01 €
Teil 45 DISTANZSTÜCK:Ò14mm OD x Ò7mmID Art.Nr.: WG-750-04182 Part 45 SPACER:14mm OD x 7mm ID Article no.: WG-750-04182 Partie 45 ENTRETOISE Numéro d'article: WG-750-04182	4,20 €
Teil 46 KEILRIEMEN:V TYP:B x 125"LG Art.Nr.: WG-754-04052 Part 46 BELT:V TYP:B x 125 LG KEVL Article no.: WG-754-04052 Partie 46 COURROIE DE LAME SUP Numéro d'article: WG-754-04052	106,26 €^**
Teil 47 KEILRIEMEN:V-TYP:5L x 44"LG Art.Nr.: WG-754-04053 Part 47 BELT:V TYP:5L x 44 LG KEVL Article no.: WG-754-04053 Partie 47 COURROIE DE LAME INF Numéro d'article: WG-754-04053	47,62 €^**
Teil 48 KEILRIEMENSCHEIBE:Ò 4,0" DIA Art.Nr.: WG-756-04049A Part 48 PUL:IDLR:4.0 DIA. Article no.: WG-756-04049A Partie 48 POULIE DE COURROIE TRAPÜZ. Numéro d'article: WG-756-04049A	42,52 €^**
Teil 49 KEILRIEMENSCHEIBE:Ò 6.0" DIA Art.Nr.: WG-756-04050 Part 49 PUL:IDLR:6.0 DIA. Article no.: WG-756-04050 Partie 49 POULIE DE COURR. TR. Ò 6.0"DIA Numéro d'article: WG-756-04050	48,51 €^**
Teil 50 HALTER:SPANNROLLE:122 CM Art.Nr.: WG-783-04495637 Part 50 BRKT:IDLR:122 CM Article no.: WG-783-04495637 Partie 50 SUPPORT:122 CM Numéro d'article: WG-783-04495637	38,01 €^**
Teil 51 SPANNROLLENHALTER:VOLLST:FLACH Art.Nr.: WG-683-04160637 Part 51 SPANNROLLENHALTER:VOLLST:FLACH Article no.: WG-683-04160637 Partie 51 SPANNROLLENHALTER:VOLLST:FLACH Numéro d'article: WG-683-04160637	51,21 €^**
Teil 52 ABDECKUNG:DECK 122CM LINKS Art.Nr.: WG-783-04511A-S Part 52 BRKT:CVR:DECK 122CM LH Article no.: WG-783-04511A-S Partie 52 COUVERCLE Numéro d'article: WG-783-04511A-S	62,20 €^**

inkl. 19 % MwSt. Steuer-Info
zzgl. Versandkosten

Lieferzeit: 3-10 Werktage*

In den Warenkorb

Anfrage zum Artikel

Wenn Sie Hilfe zu einer Störung Ihres MTD Gerätes benötigen, nehmen Sie einfach Kontakt zu uns auf. Sie können gerne auch eine Nachricht per WhatsApp an 0152 560 383 53 senden. Wir helfen Ihnen gerne!

Alle aufgelisteten Ersatzteile sind original MTD Ersatzteile.

Alle Artikel aus der Kategorie Ersatzteile Gutbrod Rasentraktoren GLX 122 RHL Typ: 13AT516J690 (2004)

Bitte beachten Sie, dass Elektro MTD Ersatzteile nur von Elektrofachkräften nach Vorgabe des Herstellers unter Berücksichtigung der gesetzlichen Vorschriften ersetzt werden dürfen.

Info zu GPSR: Stanley Black & Decker Deutschland GmbH Black-&-Decker-Strasse 40, 65510 Idstein support@blackanddecker.de

Ersatzteilzeichnung als Pdf hier klicken...
