Ersatzteile Gutbrod Rasentraktoren GLX 122 RHL Typ: 13AP516J690 (2005) Mähwerk J (48"/122cm)

MTD Art.Nr.: E3-02078B-01

Hier können Sie Ersatzteile Gutbrod Rasentraktoren GLX 122 RHL Typ: 13AP516J690 (2005) Mähwerk J (48"/122cm) einfach online kaufen.

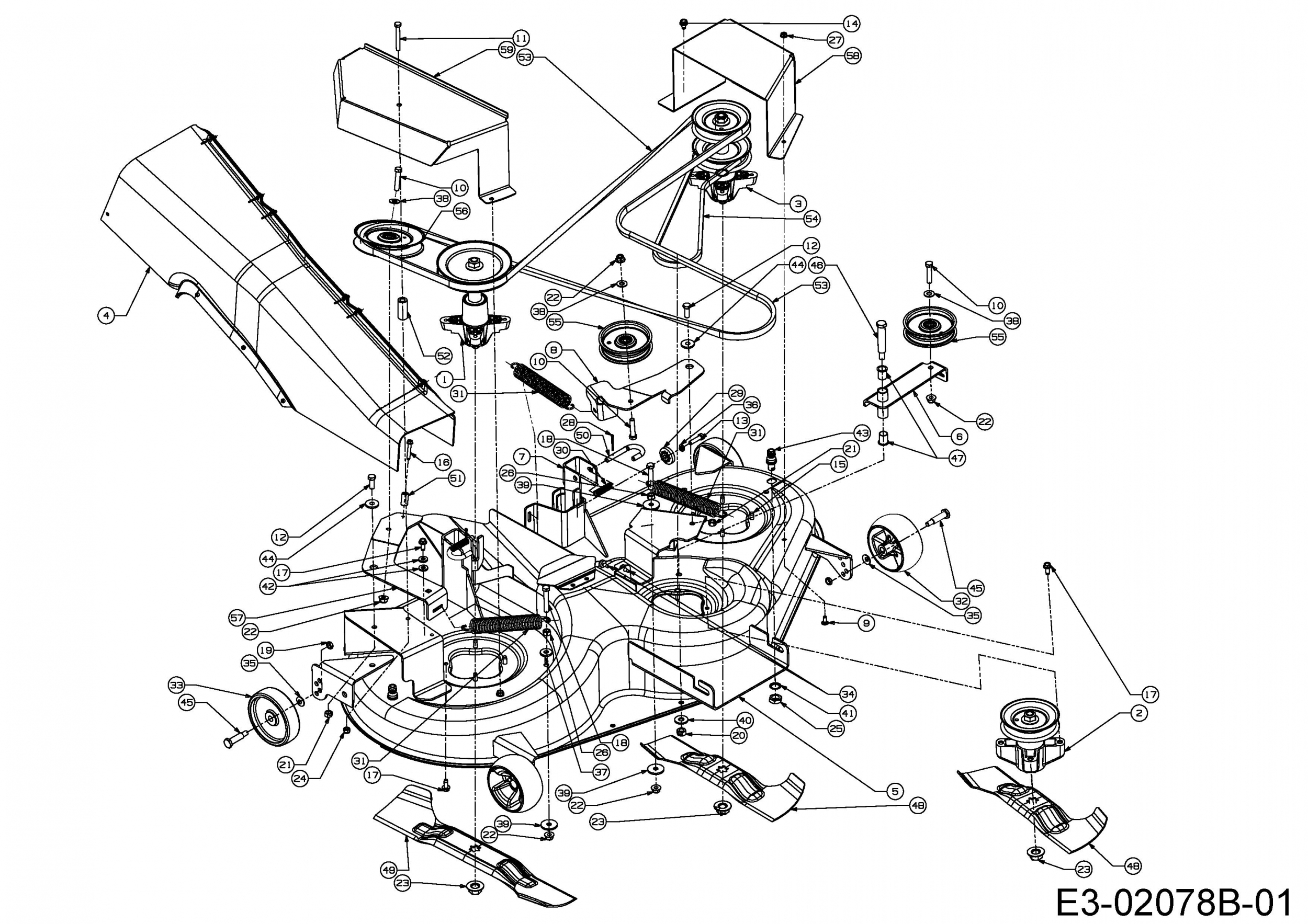

In der Skizze sind die Teile mit einer Zahl gekennzeichnet. Diese finden Sie in der Tabelle wieder und können so das Ersatzteil aus der Tabelle auswählen und online kaufen.

	Preis	Bild	kaufen
Ersatzteil
Teil 1 MESSERSPINDEL VST:6.482x.5625 Art.Nr.: WG-618-04160 Part 1 SPDL ASM:PUL:6.482 x .5625 DIA Article no.: WG-618-04160 Partie 1 PALIER DE LAME DR Numéro d'article: WG-618-04160	116,95 €^**
Teil 2 MESSERSPINDEL VOLLST: Art.Nr.: WG-918-04161 Part 2 4.55 x.56 x 3.16 Article no.: WG-918-04161 Partie 2 PALIER CPL CTR DECK J Numéro d'article: WG-918-04161	98,34 €^**
Teil 3 MESSERSPINDEL VOLL:4.546x.5625 Art.Nr.: WG-918-04162 Part 3 SPDL ASM:DBL:4.546 x .5625 DIA Article no.: WG-918-04162 Partie 3 PALIER DE LAME COMPLET GA Numéro d'article: WG-918-04162	124,08 €^**
Teil 4 AUSWURFKANAL Art.Nr.: WG-931-04099 Part 4 CHUTE Article no.: WG-931-04099 Partie 4 CANAL D ÜJECTION Numéro d'article: WG-931-04099	229,16 €^**
Teil 9 FL-RD-SCHRAUBE:1/4-20:0.62:GR2 Art.Nr.: WG-710-0134 Part 9 BOLT:CRG:1/4-20:0.62:GR2:STD Article no.: WG-710-0134 Partie 9 VIS ¡ T¤TE PLATE Numéro d'article: WG-710-0134	2,68 €
Teil 10 6KT-SCHR:3/8-16:1.75:GR5:STD Art.Nr.: WG-710-0347 Part 10 HHCS:3/8-16:1.75:GR5:STD Article no.: WG-710-0347 Partie 10 VIS HEX. 3/8-16:1.75:GR5:STD Numéro d'article: WG-710-0347	3,88 €
Teil 11 6KT-SCHR:5/16-18:2.50:GR5:STD Art.Nr.: WG-710-0378 Part 11 HHCS:5/16-18:2.50:GR5:STD Article no.: WG-710-0378 Partie 11 VIS HEX.:5/16-18:2.50:GR5:STD Numéro d'article: WG-710-0378	3,36 €
Teil 12 6KT-SCHR:3/8-16:1.00:GR5:STD Art.Nr.: WG-710-0514 Part 12 HHCS:3/8-16:1.00:GR5:STD Article no.: WG-710-0514 Partie 12 VIS HEX.:3/8-16:1.00:GR5:STD Numéro d'article: WG-710-0514	3,88 €
Teil 13 6KT-SCHR:5/16-18:1.25:GR5:STD Art.Nr.: WG-710-0528 Part 13 HHCS:5/16-18:1.25:GR5:STD Article no.: WG-710-0528 Partie 13 VIS HEX. 5/16-18:1.25:GR5:STD Numéro d'article: WG-710-0528	3,36 €
Teil 14 6KT-SCHRAUBE:TT:5/16-18:0.50 Art.Nr.: WG-710-0607 Part 14 SCR:TT:5/16-18:.50:HXINDWSH Article no.: WG-710-0607 Partie 14 VIS HEX.TT5/16-18:.500HXINDWSh Numéro d'article: WG-710-0607	3,74 €
Teil 15 6KT-SCHR:TT:5/16-18:.88:HXINDS Art.Nr.: WG-710-0650 Part 15 SCR:TT:5/16-18:0.88:HXINDWSH Article no.: WG-710-0650 Partie 15 VIS HEX.:TT:5/16-18:0.875 Numéro d'article: WG-710-0650	3,14 €
Teil 16 6KT-SCHRAUBE:TT:1/4-20:1.50 Art.Nr.: WG-710-0778 Part 16 SCR:TT:1/4-20:1.50:HXINDWSH Article no.: WG-710-0778 Partie 16 VIS HEX. TT:1/4-20:1.500 Numéro d'article: WG-710-0778	2,95 €
Teil 17 6KT-SCHRAUBE:TT:5/16-18:.750 Art.Nr.: WG-710-1260A Part 17 SCR:TT:5/16-18:0.750:HXINDWSH Article no.: WG-710-1260A Partie 17 VIS TT:5/16-18:.750 Numéro d'article: WG-710-1260A	4,07 €
Teil 18 6KT-SCHR:3/8-16:2.25:GR5:STD Art.Nr.: WG-710-3011 Part 18 HHCS:3/8-16:2.25:GR5:STD Article no.: WG-710-3011 Partie 18 VIS HEX.:3/8-16:2.25:GR5:STD Numéro d'article: WG-710-3011	5,58 €
Teil 19 6KT-RING-S-MUTTER:3/8-16:GR5 Art.Nr.: WG-712-0181 Part 19 NUT:JAMLK:3/8-16:GR5 Article no.: WG-712-0181 Partie 19 ECROU Numéro d'article: WG-712-0181	3,31 €
Teil 20 6KT-S-MUTTER:7/16-14:GRA:CTRLK Art.Nr.: WG-712-0290 Part 20 NUT-HEXLK 7/16-14:GRA:CTRLK Article no.: WG-712-0290 Partie 20 ECROU 7/16-14 Numéro d'article: WG-712-0290	2,42 €
Teil 21 SKT-S-MUTTER:3/8-16:GRA:CTRLK Art.Nr.: WG-712-0375 Part 21 NUT:HEXLK:3/8-16:GRA:CTRLK Article no.: WG-712-0375 Partie 21 ECROU Numéro d'article: WG-712-0375	3,36 €
Teil 22 6KT-S-BUNDMUTTER 3/8-16:GRN5 Art.Nr.: WG-712-04065 Part 22 NUT:HEXFLGLK:3/8-16:GRN5:NYLON Article no.: WG-712-04065 Partie 22 ECROU HEXAGONAL Numéro d'article: WG-712-04065	4,19 €
Teil 23 6KT-BUNDMUTTER:5/8-18 Art.Nr.: WG-712-05134 Part 23 NUT:FLG:5/8-18 Article no.: WG-712-05134 Partie 23 ÜCROU HEX. AV. FLANC: 5/8-18 Numéro d'article: WG-712-05134	4,31 €
Teil 24 6KT-S-MUTTER:5/16-18:GRN5:NYL Art.Nr.: WG-712-0429 Part 24 NUT:HEXLK:5/16-18:GRN5:NYLON Article no.: WG-712-0429 Partie 24 ECROU Numéro d'article: WG-712-0429	4,41 €
Teil 25 6KT-MUTTER:M16x1.5:CL4:DIN 936 Art.Nr.: WG-712-0641 Part 25 NUT:HEX:JAM:M16x1.5:CL4:DIN936 Article no.: WG-712-0641 Partie 25 ECROU HEX. M16-1.5 DIN 936 Numéro d'article: WG-712-0641	5,70 €
Teil 26 6KT-MUTTER:3/8-16:GR5 Art.Nr.: WG-712-3017 Part 26 NUT:HEXJAM:3/8-16:GR5 Article no.: WG-712-3017 Partie 26 ECROU HEXAGONAL Numéro d'article: WG-712-3017	2,56 €
Teil 27 6KT-MUTTER:FLGK: 1/4-20:GRD.F Art.Nr.: WG-712-3027 Part 27 NUT:HEXFLGLK:1/4-20:GRF:CTRLK Article no.: WG-712-3027 Partie 27 ECROU HEXAGONAL 1/4-20:GRF Numéro d'article: WG-712-3027	3,03 €
Teil 28 SPLINT:1/8 x 1.25 Art.Nr.: WG-714-0470 Part 28 PIN:COT:SPLIT:1/8X1.25 Article no.: WG-714-0470 Partie 28 EPINGLE EX AF-43010 Numéro d'article: WG-714-0470	4,58 €
Teil 29 EINSTELLRAD:HÖHENVERSTELL:DECK Art.Nr.: WG-717-1553B Part 29 ADJ:DECK:GEAR Article no.: WG-717-1553B Partie 29 ROUE:HAUTEUR DE COUPE:PLATEAU Numéro d'article: WG-717-1553B	11,69 €
Teil 30 DRUCKFEDER: .531 OD x 1.75 LG Art.Nr.: WG-732-0306A Part 30 COMP.SPRING: .531 OD x 1.75 LG Article no.: WG-732-0306A Partie 30 RESSORT DE PRESSION Numéro d'article: WG-732-0306A	5,47 €
Teil 31 ZUGFEDER:1.25 DIA x 8.224" LG Art.Nr.: WG-732-04099 Part 31 SPR:EXT:1.25 DIA x 8.224 LG Article no.: WG-732-04099 Partie 31 RESSORT Numéro d'article: WG-732-04099	13,55 €
Teil 32 DECKRAD:5.0 DIA BALL Art.Nr.: WG-734-04039 Part 32 WHL:DECK:5.0 DIA BALL Article no.: WG-734-04039 Partie 32 ROUE DE PLATEAU Numéro d'article: WG-734-04039	4,19 €
Teil 33 DECKRAD:5.0 x 1.38 Art.Nr.: WG-734-06265 Part 33 WHEEL:DECK 5.0 X 1.38 Article no.: WG-734-06265 Partie 33 ROULETTE DE PLATEAU Numéro d'article: WG-734-06265	9,78 €^**
Teil 34 GUMMIDÄMPFER: .62 DIA x .3 Art.Nr.: WG-735-0271 Part 34 BUMPER: .62 DIA X .3 Article no.: WG-735-0271 Partie 34 PROTEGE CAOUTCHOUC Numéro d'article: WG-735-0271	9,90 €
Teil 35 TELLERFEDER:.375X0.880X0.060 Art.Nr.: WG-736-0105 Part 35 WASH:BLVL:0.375X0.880X0.060 Article no.: WG-736-0105 Partie 35 RONDELLE CONIQUE Numéro d'article: WG-736-0105	3,09 €
Teil 36 FEDERRING:5/16" NORMALAUSF. Art.Nr.: WG-736-0119 Part 36 WASHER:LOCK:5/16:SPLT:REG Article no.: WG-736-0119 Partie 36 RONDELLE Numéro d'article: WG-736-0119	3,09 €
Teil 37 U-SCHEIBE:0.380x1.015x0.135 Art.Nr.: WG-736-0258 Part 37 WASHER:FLAT:0.380X1.015X0.135 Article no.: WG-736-0258 Partie 37 RONDELLE PLATE .385x1.0x.135 Numéro d'article: WG-736-0258	3,36 €
Teil 38 U-SCHEIBE:0.396 x0.885 x0.060 Art.Nr.: WG-736-0300 Part 38 WASH:FLAT:0.396X0.885X0.060 Article no.: WG-736-0300 Partie 38 RONDELLE Numéro d'article: WG-736-0300	2,56 €
Teil 39 SCHEIBE:FL:0.378x1.385x0.135 Art.Nr.: WG-736-0320 Part 39 WASH:FLAT:0.378 x.1.385 x0.135 Article no.: WG-736-0320 Partie 39 RONDELLE PLATE .38x1.38x.125 Numéro d'article: WG-736-0320	4,72 €
Teil 40 U-SCHEIBE:11.65x28.75x3 mm Art.Nr.: WG-736-04097A Part 40 WASH:FLAT:0.453X1.142X0.118 Article no.: WG-736-04097A Partie 40 RONDELLE:PLATE:11.65x28.75x3mm Numéro d'article: WG-736-04097A	3,09 €
Teil 41 SCHNORR-SCHEIBE:17x23.8x1.95 Art.Nr.: WG-736-0760 Part 41 WASH:LOCK:SCHNORR 17X23.8X1.95 Article no.: WG-736-0760 Partie 41 RONDELLE 17X23.8X1.95 Numéro d'article: WG-736-0760	1,80 €
Teil 42 U-SCHEIBE:0.334x0.760x0.120 Art.Nr.: WG-736-3008 Part 42 WASH:FLAT:0.334 X0.760 X 0.120 Article no.: WG-736-3008 Partie 42 RONDELLE Numéro d'article: WG-736-3008	2,95 €
Teil 43 DÜSE:DECK:WASSER Art.Nr.: WG-737-04003C Part 43 NOZ:DECK:WATER Article no.: WG-737-04003C Partie 43 GICLEUR Numéro d'article: WG-737-04003C	14,47 €
Teil 44 BUNDSCHEIBE:0.381x0.625x0.169 Art.Nr.: WG-738-0347 Part 44 SPCR:SHLDR:0.381X0.625X0.169 Article no.: WG-738-0347 Partie 44 RONDELLE ¡ EMB. .625IDx.169 Numéro d'article: WG-738-0347	4,58 €
Teil 45 SCHULTERSCHR:.498x1.520:3/8-16 Art.Nr.: WG-738-0373 Part 45 SCR:SHLDR:0.498 X 1.520:3/8-16 Article no.: WG-738-0373 Partie 45 VIS A EPAULE .496x1.525:3/8-16 Numéro d'article: WG-738-0373	7,23 €
Teil 46 SCHULTERSCHR:.65x2.64:7/16-14 Art.Nr.: WG-738-04127 Part 46 SCR:SHLDR:.65x2.64:7/16-14 Article no.: WG-738-04127 Partie 46 VIS Numéro d'article: WG-738-04127	9,21 €
Teil 47 FLANSCHLAGER.630IDx.693ODx.875 Art.Nr.: WG-741-0591 Zur Zeit nicht lieferbar Part 47 BRG:FLG:.630ID X .693OD X .875 Article no.: WG-741-0591 currently not available Partie 47 BAGUE Numéro d'article: WG-741-0591 actuellement indisponible
Teil 48 MESSER LINKS 15.177:HIGH LIFT Art.Nr.: WG-742-04082 Part 48 BLADE:LH:15.177 LG:STAR BAG Article no.: WG-742-04082 Partie 48 LAME LAT PLATEAU J Numéro d'article: WG-742-04082	36,03 €^**
Teil 49 MESSER RE. 21.240 LG:HIGH LIFT Art.Nr.: WG-742-0670A Part 49 BLADE:RH:21.240 LG:STAR BAG Article no.: WG-742-0670A Partie 49 LAME DROITE SFF 105CM ARR Numéro d'article: WG-742-0670A	50,88 €^**
Teil 50 ABSTECKBOLZEN:DECK LINKS Art.Nr.: WG-747-04116 Part 50 ROD:HNDL:DECK REL .375 DIA Article no.: WG-747-04116 Partie 50 TRINGLE Numéro d'article: WG-747-04116	20,01 €
Teil 51 DISTANZSTÜCK:Ò14mm OD x Ò7mmID Art.Nr.: WG-750-04182 Part 51 SPACER:14mm OD x 7mm ID Article no.: WG-750-04182 Partie 51 ENTRETOISE Numéro d'article: WG-750-04182	4,20 €
Teil 52 HÜLSE:.75 OD x.34 ID x 1.80 LG Art.Nr.: WG-750-04315 Part 52 SPCR:.75 OD x.34 ID x 1.80 LG Article no.: WG-750-04315 Partie 52 COSSE:.75 OD X.34 IDX 1.80LG Numéro d'article: WG-750-04315	11,58 €
Teil 53 KEILRIEMEN:V TYP:B x 125"LG Art.Nr.: WG-754-04052 Part 53 BELT:V TYP:B x 125 LG KEVL Article no.: WG-754-04052 Partie 53 COURROIE DE LAME SUP Numéro d'article: WG-754-04052	106,26 €^**
Teil 54 KEILRIEMEN:V-TYP:5L x 44"LG Art.Nr.: WG-754-04053 Part 54 BELT:V TYP:5L x 44 LG KEVL Article no.: WG-754-04053 Partie 54 COURROIE DE LAME INF Numéro d'article: WG-754-04053	47,62 €^**
Teil 55 KEILRIEMENSCHEIBE:Ò 4,0" DIA Art.Nr.: WG-756-04049A Part 55 PUL:IDLR:4.0 DIA. Article no.: WG-756-04049A Partie 55 POULIE DE COURROIE TRAPÜZ. Numéro d'article: WG-756-04049A	42,52 €^**
Teil 56 KEILRIEMENSCHEIBE:Ò 6.0" DIA Art.Nr.: WG-756-04050 Part 56 PUL:IDLR:6.0 DIA. Article no.: WG-756-04050 Partie 56 POULIE DE COURR. TR. Ò 6.0"DIA Numéro d'article: WG-756-04050	48,51 €^**
Teil 57 HALTER:SPANNROLLE:122 CM Art.Nr.: WG-783-04495637 Part 57 BRKT:IDLR:122 CM Article no.: WG-783-04495637 Partie 57 SUPPORT:122 CM Numéro d'article: WG-783-04495637	38,01 €^**

inkl. 19 % MwSt. Steuer-Info
zzgl. Versandkosten

Lieferzeit: 3-10 Werktage*

In den Warenkorb

Anfrage zum Artikel

Wenn Sie Hilfe zu einer Störung Ihres MTD Gerätes benötigen, nehmen Sie einfach Kontakt zu uns auf. Sie können gerne auch eine Nachricht per WhatsApp an 0152 560 383 53 senden. Wir helfen Ihnen gerne!

Alle aufgelisteten Ersatzteile sind original MTD Ersatzteile.

Alle Artikel aus der Kategorie Ersatzteile Gutbrod Rasentraktoren GLX 122 RHL Typ: 13AP516J690 (2005)

Bitte beachten Sie, dass Elektro MTD Ersatzteile nur von Elektrofachkräften nach Vorgabe des Herstellers unter Berücksichtigung der gesetzlichen Vorschriften ersetzt werden dürfen.

Info zu GPSR: Stanley Black & Decker Deutschland GmbH Black-&-Decker-Strasse 40, 65510 Idstein support@blackanddecker.de

Ersatzteilzeichnung als Pdf hier klicken...
