Für eine größere Ansicht klicken Sie auf das Vorschaubild

Ersatzteile Gutbrod Rasentraktoren ELX 107 SHL-K Typ: 13BG91GG690 (2012) Mähwerk G (42"/107cm)

MTD Art.Nr.: E3-04589D-01

Hier können Sie Ersatzteile Gutbrod Rasentraktoren ELX 107 SHL-K Typ: 13BG91GG690 (2012) Mähwerk G (42"/107cm) einfach online kaufen.

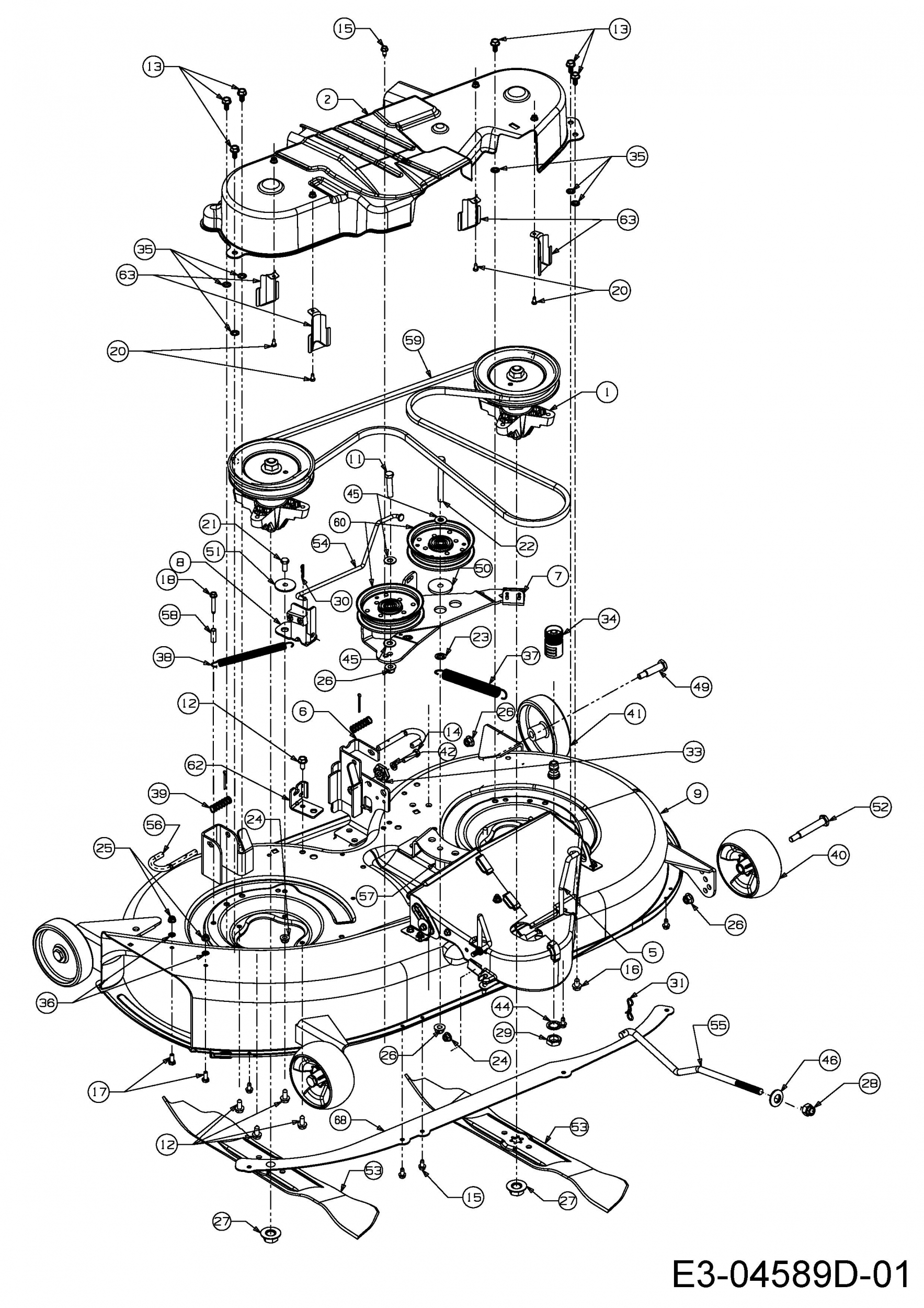

In der Skizze sind die Teile mit einer Zahl gekennzeichnet. Diese finden Sie in der Tabelle wieder und können so das Ersatzteil aus der Tabelle auswählen und online kaufen.

	Preis	Bild	kaufen
Ersatzteil
Teil 1 MESSERSPINDEL:RIEMENSCH:6.3DIA Art.Nr.: WG-618-04456A Part 1 SPDL ASM:PUL:6.3 DIA Article no.: WG-618-04456A Partie 1 PALIER COMPLET Numéro d'article: WG-618-04456A	108,67 €^**
Teil 2 ABDECKUNG VOLLST:DECK 42" Art.Nr.: WG-631-04313A Part 2 CVR ASM:DECK:42" Article no.: WG-631-04313A Partie 2 CARTER PROTEGE PALIER Numéro d'article: WG-631-04313A	66,89 €^**
Teil 3 ABDECKUNG VOLLST:LINKS Art.Nr.: WG-631-04342 Part 3 COVER ASM LEFT Article no.: WG-631-04342 Partie 3 COUVERCLE ENS. GAUCHE Numéro d'article: WG-631-04342	62,90 €^**
Teil 4 ABDECKUNG VOLLST:RECHTS Art.Nr.: WG-631-04343 Part 4 CVR ASM:RIGHT Article no.: WG-631-04343 Partie 4 COUVERCLE ENS. DROITE Numéro d'article: WG-631-04343	62,90 €^**
Teil 5 STANGE VST:HALTER:42"DECK: Art.Nr.: WG-647-04163 Part 5 ROD ASM KEEPER 42" FRENCH COVR Article no.: WG-647-04163 Partie 5 TRINGLE MAINTIEN DE CARTER Numéro d'article: WG-647-04163	55,22 €^**
Teil 10 6KT-SCHR:1/4-20:1.25:GR5:STD Art.Nr.: WG-710-0106 Part 10 HHCS:1/4-20:1.25:GR5:STD Article no.: WG-710-0106 Partie 10 VIS HEX. 1/4-20:1.25:GR5:SPEC Numéro d'article: WG-710-0106	3,09 €
Teil 11 6KT-SCHR:3/8-16:1.75:GR5:STD Art.Nr.: WG-710-0347 Part 11 HHCS:3/8-16:1.75:GR5:STD Article no.: WG-710-0347 Partie 11 VIS HEX. 3/8-16:1.75:GR5:STD Numéro d'article: WG-710-0347	3,88 €
Teil 12 6KT-SCHRAUBE:TT:5/16-9:0.75 Art.Nr.: WG-710-04484 Part 12 SCR:TT:5/16-9:0.75:HXINDWSH Article no.: WG-710-04484 Partie 12 VIS HEX. TT:5/16-18:.750:HXIND Numéro d'article: WG-710-04484	6,10 €
Teil 13 6KT-SCHRAUBE:TT:5/16-9:0.75 Art.Nr.: WG-710-05045A Part 13 SCR:TT:5/16-9:0.75:HXINDWSH Article no.: WG-710-05045A Partie 13 VIS Numéro d'article: WG-710-05045A	6,10 €
Teil 14 6KT-SCHR:5/16-18:1.25:GR5:STD Art.Nr.: WG-710-0528 Part 14 HHCS:5/16-18:1.25:GR5:STD Article no.: WG-710-0528 Partie 14 VIS HEX. 5/16-18:1.25:GR5:STD Numéro d'article: WG-710-0528	3,36 €
Teil 15 6KT-SCHRAUBE:TT:1/4-20:0.500 Art.Nr.: WG-710-0599 Part 15 SCREW:TT:1/4-20:0.500:HXINDWSH Article no.: WG-710-0599 Partie 15 VIS A SIX PANS CREUX Numéro d'article: WG-710-0599	4,58 €
Teil 16 6KT-SCHRAUBE:TT:5/16-18:0.63 Art.Nr.: WG-710-0604A Part 16 SCR:TT:5/16-18:0.63:HXINDWSH Article no.: WG-710-0604A Partie 16 VIS 5/16-18:0.625 Numéro d'article: WG-710-0604A	3,74 €
Teil 17 6KT-SCHR:1/4-20:0.62:GR5:STD Art.Nr.: WG-710-0751 Part 17 HHCS:1/4-20:0.62:GR5:STD Article no.: WG-710-0751 Partie 17 VIS HEX.: 1/4-20:.620:GR5:STD Numéro d'article: WG-710-0751	2,88 €
Teil 18 6KT-SCHRAUBE:TT:1/4-20:1.50 Art.Nr.: WG-710-0778 Part 18 SCR:TT:1/4-20:1.50:HXINDWSH Article no.: WG-710-0778 Partie 18 VIS HEX. TT:1/4-20:1.500 Numéro d'article: WG-710-0778	2,95 €
Teil 19 6KT-SCHRAUBE:HL:1/4-15:0.750 Art.Nr.: WG-710-0895 Part 19 SCR:HL:1/4-15:0.750:HXINDWSH Article no.: WG-710-0895 Partie 19 VIS A SIX PANS CREUX Numéro d'article: WG-710-0895	3,36 €
Teil 20 6KT-SCHRAUBE:B:#10-16:0.440 Art.Nr.: WG-710-0919 Part 20 SCR:B:#10-16:0.440:HEX Article no.: WG-710-0919 Partie 20 VIS HEX. B:#10-16:0440:HEX Numéro d'article: WG-710-0919	2,68 €
Teil 21 6KT-SCHR:5/16-18:0.75 GR5:STD Art.Nr.: WG-710-3008 Part 21 HHCS:5/16-18:0.75:GR5:STD Article no.: WG-710-3008 Partie 21 VIS 5/16-18:.75:GR5:STD Numéro d'article: WG-710-3008	2,68 €
Teil 22 6KT-SCHR:3/8-16:3.50:GR5:STD Art.Nr.: WG-710-3085 Part 22 HHCS:3/8-16:3.50:GR5:STD Article no.: WG-710-3085 Partie 22 VIS Numéro d'article: WG-710-3085	3,48 €
Teil 23 KLEMMSCHEIBE:3/8 Art.Nr.: WG-712-0229 Part 23 NUT:PUSH:3/8 Article no.: WG-712-0229 Partie 23 ECROU Numéro d'article: WG-712-0229	5,24 €
Teil 24 6KT-S-BUNDMUTTER:5/16-18:GRN5 Art.Nr.: WG-712-04063 Part 24 NUT:HEXFLGLK:5/16-18:GRN5:NYL Article no.: WG-712-04063 Partie 24 ECROU HEX. AVEC FLANC Numéro d'article: WG-712-04063	4,31 €
Teil 25 6KT-S-BUNDMUTTER:1/4-20:GRN5 Art.Nr.: WG-712-04064 Part 25 NUT:HEXFLGLK:1/4-20:GRN5:NYL Article no.: WG-712-04064 Partie 25 ECROU HEXAGONAL Numéro d'article: WG-712-04064	4,58 €
Teil 26 6KT-S-BUNDMUTTER 3/8-16:GRN5 Art.Nr.: WG-712-04065 Part 26 NUT:HEXFLGLK:3/8-16:GRN5:NYLON Article no.: WG-712-04065 Partie 26 ECROU HEXAGONAL Numéro d'article: WG-712-04065	4,19 €
Teil 27 6KT-BUNDMUTTER:5/8-18 Art.Nr.: WG-712-05134 Part 27 NUT:FLG:5/8-18 Article no.: WG-712-05134 Partie 27 ÜCROU HEX. AV. FLANC: 5/8-18 Numéro d'article: WG-712-05134	4,31 €
Teil 28 KRONENMUTTER:1/2-13:GR2 Art.Nr.: WG-712-04243 Part 28 NUT:HEXFLXLK:1/2-13:GR2 Article no.: WG-712-04243 Partie 28 ECROU Numéro d'article: WG-712-04243	5,39 €^**
Teil 29 6KT-MUTTER:M16x1.5:CL4:DIN 936 Art.Nr.: WG-712-0641 Part 29 NUT:HEX:JAM:M16x1.5:CL4:DIN936 Article no.: WG-712-0641 Partie 29 ECROU HEX. M16-1.5 DIN 936 Numéro d'article: WG-712-0641	5,70 €
Teil 30 FEDERSTECKER:.072DIA x 1.13 LG Art.Nr.: WG-714-0104 Part 30 PIN:COT:.072 DIA x 1.13 LG Article no.: WG-714-0104 Partie 30 GOUPILLE Numéro d'article: WG-714-0104	2,42 €
Teil 31 FEDERSTECKER:GEBOGEN Art.Nr.: WG-714-04043 Part 31 PIN COTTER:BOW - TIE 91 Article no.: WG-714-04043 Partie 31 GOUPILLE Numéro d'article: WG-714-04043	7,80 €
Teil 32 SPLINT:1/8 x 1.25 Art.Nr.: WG-714-0470 Part 32 PIN:COT:SPLIT:1/8X1.25 Article no.: WG-714-0470 Partie 32 EPINGLE EX AF-43010 Numéro d'article: WG-714-0470	4,58 €
Teil 33 ZAHNRAD:Z10:DECKEINSTELLUNG Art.Nr.: WG-717-04074 Part 33 GEAR:DECK:ADJUSTMENT Article no.: WG-717-04074 Partie 33 PIGNON HAUTEUR PLATEAU Numéro d'article: WG-717-04074	11,69 €
Teil 34 ADAPTER:WASCHDÜSE Art.Nr.: WG-721-04041 Part 34 ADAPER:WATER NOZZLE Article no.: WG-721-04041 Partie 34 ADAPTATEUR BUSE DE LAVAGE Numéro d'article: WG-721-04041	16,74 €
Teil 35 ZACKENRING:5/16-18 Art.Nr.: WG-726-0201 Part 35 RET:PUSH-ON:BOLT:5/16-18 Article no.: WG-726-0201 Partie 35 RONDELLE .3125 ID Numéro d'article: WG-726-0201	2,68 €
Teil 36 HALTERUNGSRING:BOLZEN:1/4-20 Art.Nr.: WG-726-0233 Part 36 NUT:PUSH:1/4-20 Article no.: WG-726-0233 Partie 36 RONDELLE Numéro d'article: WG-726-0233	2,61 €
Teil 37 ZUGFEDER:0.75 OD x 6.375LG Art.Nr.: WG-732-04280B Part 37 SPR:EXTN:0.75 OD x 6.375LG Article no.: WG-732-04280B Partie 37 RESSORT .75 OD X 6.375LG Numéro d'article: WG-732-04280B	18,31 €^**
Teil 38 ZUGFEDER:.500 DIA x 6.375LG Art.Nr.: WG-732-04287 Part 38 SPR:EXTN:.500 DIA x 6.375LG Article no.: WG-732-04287 Partie 38 RESSORT Numéro d'article: WG-732-04287	17,03 €^**
Teil 39 DRUCKFEDER:.535 OD x 1.751 LG Art.Nr.: WG-732-04652 Part 39 SPR:COMP:.535 OD x 1.751 LG Article no.: WG-732-04652 Partie 39 RESSORT Numéro d'article: WG-732-04652	6,26 €
Teil 40 DECKRAD:5.0 DIA:BALLFÖRMIG Art.Nr.: WG-734-04155 Part 40 WHEEL:DECK Article no.: WG-734-04155 Partie 40 ROUE DE PLATEAU Numéro d'article: WG-734-04155	16,86 €^**
Teil 41 DECKRAD:5.0 x 1.38 Art.Nr.: WG-734-06265 Part 41 WHEEL:DECK 5.0 X 1.38 Article no.: WG-734-06265 Partie 41 ROULETTE DE PLATEAU Numéro d'article: WG-734-06265	9,78 €^**
Teil 42 FEDERRING:5/16" NORMALAUSF. Art.Nr.: WG-736-0119 Part 42 WASHER:LOCK:5/16:SPLT:REG Article no.: WG-736-0119 Partie 42 RONDELLE Numéro d'article: WG-736-0119	3,09 €
Teil 43 U-SCHEIBE:0.276x 1.265x 0.060 Art.Nr.: WG-736-0211 Part 43 WASHER:FLAT:0.276X1.265X0.060 Article no.: WG-736-0211 Partie 43 RONDELLE Numéro d'article: WG-736-0211	3,09 €
Teil 44 ZAHNSCHEIBE:INNENGEZAHNT:5/8" Art.Nr.: WG-736-0225 Part 44 WASH:LOCK:5/8:INT TOOTH Article no.: WG-736-0225 Partie 44 RONDELLE Numéro d'article: WG-736-0225	4,58 €
Teil 45 U-SCHEIBE:0.396 x0.885 x0.060 Art.Nr.: WG-736-0300 Part 45 WASH:FLAT:0.396X0.885X0.060 Article no.: WG-736-0300 Partie 45 RONDELLE Numéro d'article: WG-736-0300	2,56 €
Teil 46 TELLERFEDER:.630x1.260x.180 * Art.Nr.: WG-736-0317 Part 46 WASH:BLVL:0.630x1.260x0.180 Article no.: WG-736-0317 Partie 46 RONDELLE Numéro d'article: WG-736-0317	7,37 €
Teil 47 U-SCHEIBE:0.276x0.640x0.052 Art.Nr.: WG-736-0463 Part 47 WASH:FLAT:0.276 X0.640 X0.052 Article no.: WG-736-0463 Partie 47 RONDELLE Numéro d'article: WG-736-0463	2,68 €
Teil 48 WASCHDÜSE:DECK: Art.Nr.: WG-737-04003D Part 48 NOZ:DECK:WATER Article no.: WG-737-04003D Partie 48 BUSE NETTOYAGE PLATEAU Numéro d'article: WG-737-04003D	14,47 €
Teil 49 SCHULTERSCHR:.498x1.520:3/8-16 Art.Nr.: WG-738-0373 Part 49 SCR:SHLDR:0.498 X 1.520:3/8-16 Article no.: WG-738-0373 Partie 49 VIS A EPAULE .496x1.525:3/8-16 Numéro d'article: WG-738-0373	7,23 €
Teil 50 BUNDSCHEIBE: .8840 x .190 Art.Nr.: WG-738-04162C Part 50 SPACER:SHLDR:.8840 x.190 Article no.: WG-738-04162C Partie 50 ENTRETOISE .8840 x .190 Numéro d'article: WG-738-04162C	4,33 €
Teil 51 FL-LAGERBUCHSE:.5000 X .1475 Art.Nr.: WG-738-04166 Part 51 SPCER:SHLDR:.5000 X .1475 Article no.: WG-738-04166 Partie 51 ENTRETOISE .5000 X .1475 Numéro d'article: WG-738-04166	4,66 €
Teil 52 SCHULTERSCHR:0.498x2.50:3/8-16 Art.Nr.: WG-738-3056 Part 52 SCR:SHLDR:.498 x 2.500:3/8-16 Article no.: WG-738-3056 Partie 52 AXE DE ROUE DE PLATEAU Numéro d'article: WG-738-3056	13,66 €
Teil 53 MESSER:21.23"LG:HIGH LIFT:3IN1 Art.Nr.: WG-742-0616A Part 53 BLADE:21.23"LG:STAR 3 IN 1 Article no.: WG-742-0616A Partie 53 LAME MULCHING Numéro d'article: WG-742-0616A	36,49 €^**
Teil 54 BREMSSTANGE:42" DECK Art.Nr.: WG-747-04379A Part 54 BRAKE ROD Article no.: WG-747-04379A Partie 54 TIGE DE FREIN Numéro d'article: WG-747-04379A	19,34 €
Teil 55 AUSHEBESTANGE:DECK 42" CVR EU Art.Nr.: WG-747-05072 Part 55 ROD:DECK:42" FRENCH COVER Article no.: WG-747-05072 Partie 55 TRINGLE DE PLATEAU Numéro d'article: WG-747-05072	46,46 €^**
Teil 56 ABSTECKBÜGEL:DECKFREIGABE:.375 Art.Nr.: WG-747-1116 Part 56 ROD:HNDL:DECK REL .375 DIA Article no.: WG-747-1116 Partie 56 GOUPILLE Numéro d'article: WG-747-1116	15,71 €
Teil 57 HÜLSE:0.390 x 0.753 x 1.460 Art.Nr.: WG-750-04446 Part 57 SPCR:0.390 X 0.753 X 1.460 Article no.: WG-750-04446 Partie 57 DOUILLE 3/8 ID X.68 OD X 1.46 Numéro d'article: WG-750-04446	5,58 €
Teil 58 DISTANZSTÜCK:0.255x0.376x1.030 Art.Nr.: WG-750-0566A Part 58 SPCR:0.255 X 0.376 X 1.030 LG Article no.: WG-750-0566A Partie 58 ENTRETOISE Numéro d'article: WG-750-0566A	8,23 €
Teil 59 KEILRIEMEN:V:A:96.5":ARAM:C2 Art.Nr.: WG-754-04060C Part 59 BELT:V:A:96,5:ARAM:C2 Article no.: WG-754-04060C Partie 59 COURROIE DE COUPE 107 CM Numéro d'article: WG-754-04060C	56,40 €^**
Teil 60 SPANNROLLE:4,25" DIA Art.Nr.: WG-756-04129B Part 60 PULLEY IDLER Article no.: WG-756-04129B Partie 60 POULIE DE TENSION Numéro d'article: WG-756-04129B	34,01 €^**
Teil 63 BLECH:KEILRIEMENFÜHRUNG Art.Nr.: WG-783-05497 Part 63 BRKT:MT:BELT:KEPR:K46 Article no.: WG-783-05497 Partie 63 BLECH:KEILRIEMENFÜHRUNG Numéro d'article: WG-783-05497	23,58 €
Teil 67 ANSCHLAG:DELEKTOR Art.Nr.: WG-783-1025 Part 67 STOP:CHUTE Article no.: WG-783-1025 Partie 67 PLAQUE ACCROCHE DEFLECTEUR Numéro d'article: WG-783-1025	6,69 €
Teil 68 KIT-VERSTÄRKUNGSLEISTE DECK Art.Nr.: WG-753-0884 Part 68 KIT-DECK SKIRT Article no.: WG-753-0884 Partie 68 RENFORT DE PLATEAU Numéro d'article: WG-753-0884	105,84 €^**

inkl. 19 % MwSt. Steuer-Info
zzgl. Versandkosten

Lieferzeit: 3-10 Werktage*

In den Warenkorb

Anfrage zum Artikel

Wenn Sie Hilfe zu einer Störung Ihres MTD Gerätes benötigen, nehmen Sie einfach Kontakt zu uns auf. Sie können gerne auch eine Nachricht per WhatsApp an 0152 560 383 53 senden. Wir helfen Ihnen gerne!

Alle aufgelisteten Ersatzteile sind original MTD Ersatzteile.

Alle Artikel aus der Kategorie Ersatzteile Gutbrod Rasentraktoren ELX 107 SHL-K Typ: 13BG91GG690 (2012)

Bitte beachten Sie, dass Elektro MTD Ersatzteile nur von Elektrofachkräften nach Vorgabe des Herstellers unter Berücksichtigung der gesetzlichen Vorschriften ersetzt werden dürfen.

Info zu GPSR: Stanley Black & Decker Deutschland GmbH Black-&-Decker-Strasse 40, 65510 Idstein support@blackanddecker.de

Ersatzteilzeichnung als Pdf hier klicken...
