Ersatzteile Gutbrod Rasentraktoren DLX 96 SA Typ: 13AV606F690 (2006) Mähwerk F (38"/96cm)

MTD Art.Nr.: E3-02687A-01

Hier können Sie Ersatzteile Gutbrod Rasentraktoren DLX 96 SA Typ: 13AV606F690 (2006) Mähwerk F (38"/96cm) einfach online kaufen.

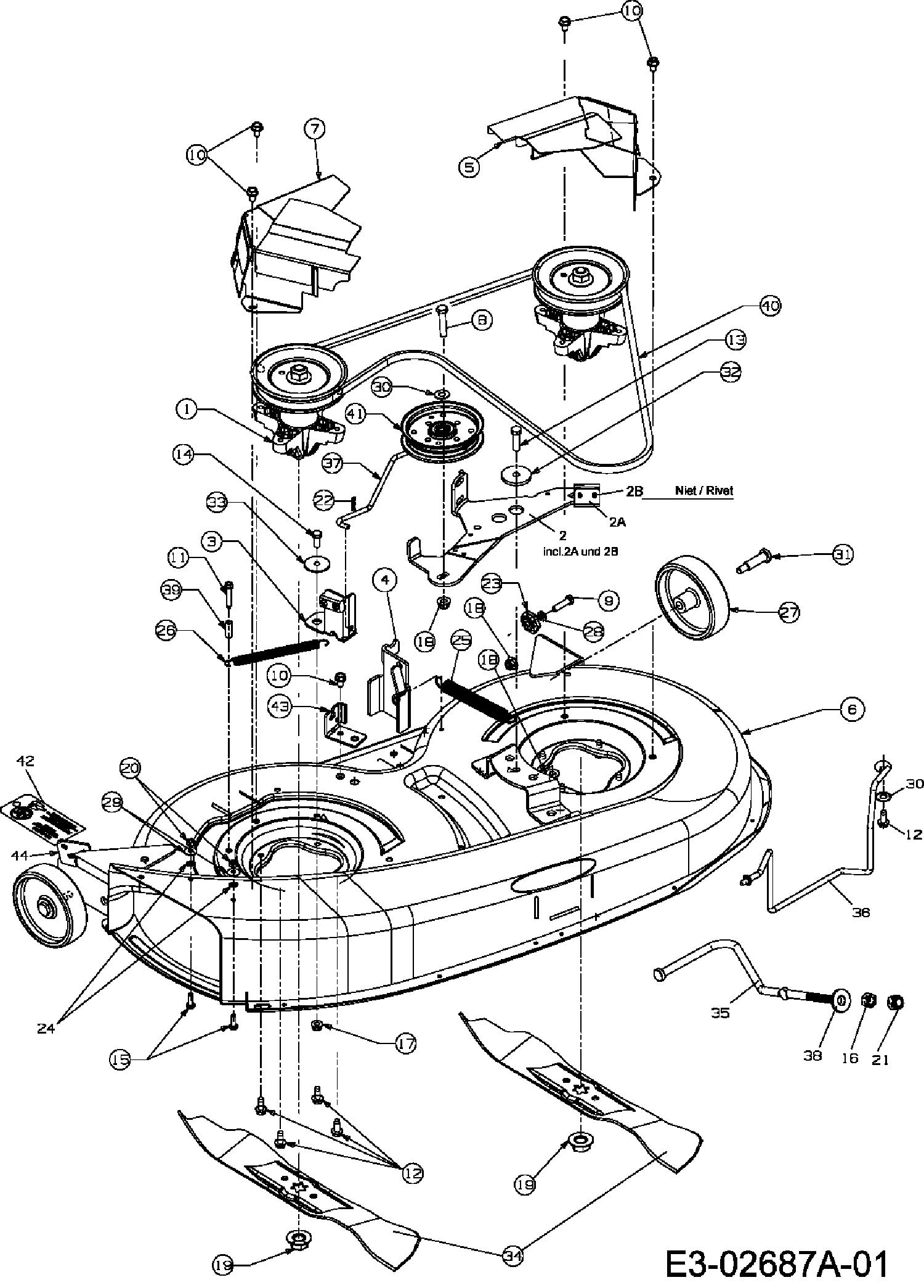

In der Skizze sind die Teile mit einer Zahl gekennzeichnet. Diese finden Sie in der Tabelle wieder und können so das Ersatzteil aus der Tabelle auswählen und online kaufen.

	Preis	Bild	kaufen
Ersatzteil
Teil 1 MESSERSPINDEL RIEMENSCHEIBE Art.Nr.: WG-618-04197 Part 1 SPDL ASM:PUL:5.75" DIA Article no.: WG-618-04197 Partie 1 MESSERSPINDEL RIEMENSCHEIBE Numéro d'article: WG-618-04197	85,73 €^**
Teil 2A BREMSBELAG:SPINDEL 38 & 42 MAN Art.Nr.: WG-761-04017 Zur Zeit nicht lieferbar Part 2A PAD:BRAKE:SPINDLE 38 & 42 MAN Article no.: WG-761-04017 currently not available Partie 2A GARNITURE FREIN DE LAME Numéro d'article: WG-761-04017 actuellement indisponible
Teil 2B BLINDNIET:POP:.187 DIA:#68 Art.Nr.: WG-728-0173 Part 2B RIV:POP: .187 DIA:#68 Article no.: WG-728-0173 Partie 2B RIVET 1880 X 6520 LG Numéro d'article: WG-728-0173	2,49 €
Teil 4 DECKHALTERUNG VST. Art.Nr.: WG-683-04228637 Part 4 BRKT ASM:DECK:HNGR LH LT Article no.: WG-683-04228637 Partie 4 SUPPORT Numéro d'article: WG-683-04228637	98,56 €^**
Teil 5 KEILRIEMENABDECKUNG VST:LINKS Art.Nr.: WG-683-04242637 Part 5 CVR ASM:LH 38" BELT Article no.: WG-683-04242637 Partie 5 PROTEGE COURROIE GAUCHE Numéro d'article: WG-683-04242637	170,88 €^**
Teil 6 DECK VOLLST:SD:38" M.RADHALTER Art.Nr.: WG-683-04264637 Part 6 DECK ASM:38" w/WHL BRKTS Article no.: WG-683-04264637 Partie 6 CARTER DE COUPE 96CM NOIR Numéro d'article: WG-683-04264637	495,98 €^**
Teil 8 6KT-SCHR:3/8-16:1.75:GR5:STD Art.Nr.: WG-710-0347 Part 8 HHCS:3/8-16:1.75:GR5:STD Article no.: WG-710-0347 Partie 8 VIS HEX. 3/8-16:1.75:GR5:STD Numéro d'article: WG-710-0347	3,88 €
Teil 9 6KT-SCHR:5/16-18:1.25:GR5:STD Art.Nr.: WG-710-0528 Part 9 HHCS:5/16-18:1.25:GR5:STD Article no.: WG-710-0528 Partie 9 VIS HEX. 5/16-18:1.25:GR5:STD Numéro d'article: WG-710-0528	3,36 €
Teil 10 6KT-SCHRAUBE:TT:5/16-18:0.63 Art.Nr.: WG-710-0604A Part 10 SCR:TT:5/16-18:0.63:HXINDWSH Article no.: WG-710-0604A Partie 10 VIS 5/16-18:0.625 Numéro d'article: WG-710-0604A	3,74 €
Teil 11 6KT-SCHRAUBE:TT:1/4-20:1.50 Art.Nr.: WG-710-0778 Part 11 SCR:TT:1/4-20:1.50:HXINDWSH Article no.: WG-710-0778 Partie 11 VIS HEX. TT:1/4-20:1.500 Numéro d'article: WG-710-0778	2,95 €
Teil 12 6KT-SCHRAUBE:TT:5/16-18:.750 Art.Nr.: WG-710-1260A Part 12 SCR:TT:5/16-18:0.750:HXINDWSH Article no.: WG-710-1260A Partie 12 VIS TT:5/16-18:.750 Numéro d'article: WG-710-1260A	4,07 €
Teil 13 6KT-SCHR:3/8-16:1.25:GR5:STD Art.Nr.: WG-710-3005 Part 13 SCREW HHCS:3/8-16:1.25:GR5:STD Article no.: WG-710-3005 Partie 13 VIS HEX.HHCS:3/8-16:1.25GR5STD Numéro d'article: WG-710-3005	2,95 €
Teil 14 6KT-SCHR:5/16-18:0.75 GR5:STD Art.Nr.: WG-710-3008 Part 14 HHCS:5/16-18:0.75:GR5:STD Article no.: WG-710-3008 Partie 14 VIS 5/16-18:.75:GR5:STD Numéro d'article: WG-710-3008	2,68 €
Teil 15 6KT-SCHR:1/4-20:0.75:GR5:STD Art.Nr.: WG-710-3015 Part 15 HHCS:1/4-20:0.75:GR5:STD Article no.: WG-710-3015 Partie 15 VIS:1/4-20:.75:GR5:STD Numéro d'article: WG-710-3015	3,09 €
Teil 16 6KT-MUTTER:1/2-13:GR5 Art.Nr.: WG-712-0206 Part 16 NUT:HEX:1/2-13:GR5 Article no.: WG-712-0206 Partie 16 ECROU HEX. 1/2-13:GR.5 Numéro d'article: WG-712-0206	3,21 €
Teil 17 6KT-S-BUNDMUTTER:5/16-18:GRN5 Art.Nr.: WG-712-04063 Part 17 NUT:HEXFLGLK:5/16-18:GRN5:NYL Article no.: WG-712-04063 Partie 17 ECROU HEX. AVEC FLANC Numéro d'article: WG-712-04063	4,31 €
Teil 18 6KT-S-BUNDMUTTER 3/8-16:GRN5 Art.Nr.: WG-712-04065 Part 18 NUT:HEXFLGLK:3/8-16:GRN5:NYLON Article no.: WG-712-04065 Partie 18 ECROU HEXAGONAL Numéro d'article: WG-712-04065	4,19 €
Teil 19 6KT-BUNDMUTTER:5/8-18 Art.Nr.: WG-712-05134 Part 19 NUT:FLG:5/8-18 Article no.: WG-712-05134 Partie 19 ÜCROU HEX. AV. FLANC: 5/8-18 Numéro d'article: WG-712-05134	4,31 €
Teil 20 6KT-MUTTER:1/4-20:GR5 Art.Nr.: WG-712-3006 Part 20 NUT:HEX:1/4-20:GR5 Article no.: WG-712-3006 Partie 20 ECROU HEXAGONAL Numéro d'article: WG-712-3006	3,03 €
Teil 21 6KT-S-MUTTER:1/2-13:GRN8:NYLON Art.Nr.: WG-712-3083 Part 21 NUT:HEXLK:1/2-13:GRN8:NYLON Article no.: WG-712-3083 Partie 21 ECROU HEX. 1/2-13:GRB:NYLON Numéro d'article: WG-712-3083	3,03 €
Teil 22 FEDERSTECKER:.072DIA x 1.13 LG Art.Nr.: WG-714-0104 Part 22 PIN:COT:.072 DIA x 1.13 LG Article no.: WG-714-0104 Partie 22 GOUPILLE Numéro d'article: WG-714-0104	2,42 €
Teil 23 ZAHNRAD:Z10:DECKEINSTELLUNG Art.Nr.: WG-717-04074 Part 23 GEAR:DECK:ADJUSTMENT Article no.: WG-717-04074 Partie 23 PIGNON HAUTEUR PLATEAU Numéro d'article: WG-717-04074	11,69 €
Teil 24 HALTERUNGSRING:BOLZEN:1/4-20 Art.Nr.: WG-726-0233 Part 24 NUT:PUSH:1/4-20 Article no.: WG-726-0233 Partie 24 RONDELLE Numéro d'article: WG-726-0233	2,61 €
Teil 25 ZUGFEDER:0.75 OD x 6.375LG Art.Nr.: WG-732-04280B Part 25 SPR:EXTN:0.75 OD x 6.375LG Article no.: WG-732-04280B Partie 25 RESSORT .75 OD X 6.375LG Numéro d'article: WG-732-04280B	18,31 €^**
Teil 26 ZUGFEDER:.500 DIA x 6.375LG Art.Nr.: WG-732-04287 Part 26 SPR:EXTN:.500 DIA x 6.375LG Article no.: WG-732-04287 Partie 26 RESSORT Numéro d'article: WG-732-04287	17,03 €^**
Teil 27 DECKRAD:5.0 x 1.38 Art.Nr.: WG-734-06265 Part 27 WHEEL:DECK 5.0 X 1.38 Article no.: WG-734-06265 Partie 27 ROULETTE DE PLATEAU Numéro d'article: WG-734-06265	9,78 €^**
Teil 28 FEDERRING:5/16" NORMALAUSF. Art.Nr.: WG-736-0119 Part 28 WASHER:LOCK:5/16:SPLT:REG Article no.: WG-736-0119 Partie 28 RONDELLE Numéro d'article: WG-736-0119	3,09 €
Teil 29 TELLERFEDER:0.260x0.755x.062 Art.Nr.: WG-736-0270 Part 29 WASH:BLVL:0.260X0.755X0.062 Article no.: WG-736-0270 Partie 29 RONDELLE GROWER Numéro d'article: WG-736-0270	3,09 €
Teil 30 U-SCHEIBE:0.396 x0.885 x0.060 Art.Nr.: WG-736-0300 Part 30 WASH:FLAT:0.396X0.885X0.060 Article no.: WG-736-0300 Partie 30 RONDELLE Numéro d'article: WG-736-0300	2,56 €
Teil 31 SCHULTERSCHR:.498x1.520:3/8-16 Art.Nr.: WG-738-0373 Part 31 SCR:SHLDR:0.498 X 1.520:3/8-16 Article no.: WG-738-0373 Partie 31 VIS A EPAULE .496x1.525:3/8-16 Numéro d'article: WG-738-0373	7,23 €
Teil 32 BUNDSCHEIBE: .8840 x .190 Art.Nr.: WG-738-04162C Part 32 SPACER:SHLDR:.8840 x.190 Article no.: WG-738-04162C Partie 32 ENTRETOISE .8840 x .190 Numéro d'article: WG-738-04162C	4,33 €
Teil 33 FL-LAGERBUCHSE:.5000 X .1475 Art.Nr.: WG-738-04166 Part 33 SPCER:SHLDR:.5000 X .1475 Article no.: WG-738-04166 Partie 33 ENTRETOISE .5000 X .1475 Numéro d'article: WG-738-04166	4,66 €
Teil 34 MESSER:19.30"LG:3 IN 1:STERN Art.Nr.: WG-742-0610A Part 34 BLADE:19.30" 3 IN 1:6PT Article no.: WG-742-0610A Partie 34 LAME MULCHING 96 CM DE COUPE Numéro d'article: WG-742-0610A	39,77 €^**
Teil 35 AUSHEBESTANGE:DECK:VORN:Ò.4480 Art.Nr.: WG-747-04322 Part 35 ROD:DECK:FRNT ADJ .4480" DIA Article no.: WG-747-04322 Partie 35 TRINGLE DE RELEVAGE AVANT Numéro d'article: WG-747-04322	30,31 €^**
Teil 36 FÜHRUNGSSTANGE KEILRIEMEN 38" Art.Nr.: WG-747-04332A Part 36 ROD:KEEPR:BELT 38" Article no.: WG-747-04332A Partie 36 TRINGLE GUIDE DE COURROIE 38" Numéro d'article: WG-747-04332A	25,57 €^**
Teil 37 BREMSSTANGE:38" Art.Nr.: WG-747-04381 Part 37 BRAKE ROD 38" Article no.: WG-747-04381 Partie 37 TIGE DE FREIN 38" Numéro d'article: WG-747-04381	18,84 €
Teil 38 GELENKSCHALE:DECKAUSHEBUNG Art.Nr.: WG-748-04069A Part 38 CUP:PIVOT:DECK LIFT Article no.: WG-748-04069A Partie 38 RONDELLE Numéro d'article: WG-748-04069A	5,21 €
Teil 39 DISTANZSTÜCK:0.255x0.376x1.030 Art.Nr.: WG-750-0566A Part 39 SPCR:0.255 X 0.376 X 1.030 LG Article no.: WG-750-0566A Partie 39 ENTRETOISE Numéro d'article: WG-750-0566A	8,23 €
Teil 40 KEILRIEMEN:V-TYP:A SEC x 77.75 Art.Nr.: WG-754-04062 Part 40 BELT:V TYP:A SEC x 77.75 LG Article no.: WG-754-04062 Partie 40 COURROIE DE COUPE 96 CM Numéro d'article: WG-754-04062	62,64 €^**
Teil 41 KEILRIEMENSCHEIBE:4.25" DIA Art.Nr.: WG-756-04129 Part 41 PUL:IDLR:4.25" DIA Article no.: WG-756-04129 Partie 41 POULIE TENDEUR Numéro d'article: WG-756-04129	34,01 €^**
Teil 43 FÜHRUNGSBL:BOWDENZUG:DECKBETÄT Art.Nr.: WG-783-04740637 Part 43 BRKT:CBL:DECK ENGAGE Article no.: WG-783-04740637 Partie 43 SUPPORT Numéro d'article: WG-783-04740637	13,15 €
Teil 44 ANSCHLAG:DELEKTOR Art.Nr.: WG-783-1025 Part 44 STOP:CHUTE Article no.: WG-783-1025 Partie 44 PLAQUE ACCROCHE DEFLECTEUR Numéro d'article: WG-783-1025	6,69 €

inkl. 19 % MwSt. Steuer-Info
zzgl. Versandkosten

Lieferzeit: 3-10 Werktage*

In den Warenkorb

Anfrage zum Artikel

Wenn Sie Hilfe zu einer Störung Ihres MTD Gerätes benötigen, nehmen Sie einfach Kontakt zu uns auf. Sie können gerne auch eine Nachricht per WhatsApp an 0152 560 383 53 senden. Wir helfen Ihnen gerne!

Alle aufgelisteten Ersatzteile sind original MTD Ersatzteile.

Alle Artikel aus der Kategorie Ersatzteile Gutbrod Rasentraktoren DLX 96 SA Typ: 13AV606F690 (2006)

Bitte beachten Sie, dass Elektro MTD Ersatzteile nur von Elektrofachkräften nach Vorgabe des Herstellers unter Berücksichtigung der gesetzlichen Vorschriften ersetzt werden dürfen.

Info zu GPSR: Stanley Black & Decker Deutschland GmbH Black-&-Decker-Strasse 40, 65510 Idstein support@blackanddecker.de

Ersatzteilzeichnung als Pdf hier klicken...
