Ersatzteile Gutbrod Motorvertikutierer MV 504 Typ: 16APV06Y690 (2002) Grundgerät

MTD Art.Nr.: E3-01590A-01

Hier können Sie Ersatzteile Gutbrod Motorvertikutierer MV 504 Typ: 16APV06Y690 (2002) Grundgerät einfach online kaufen.

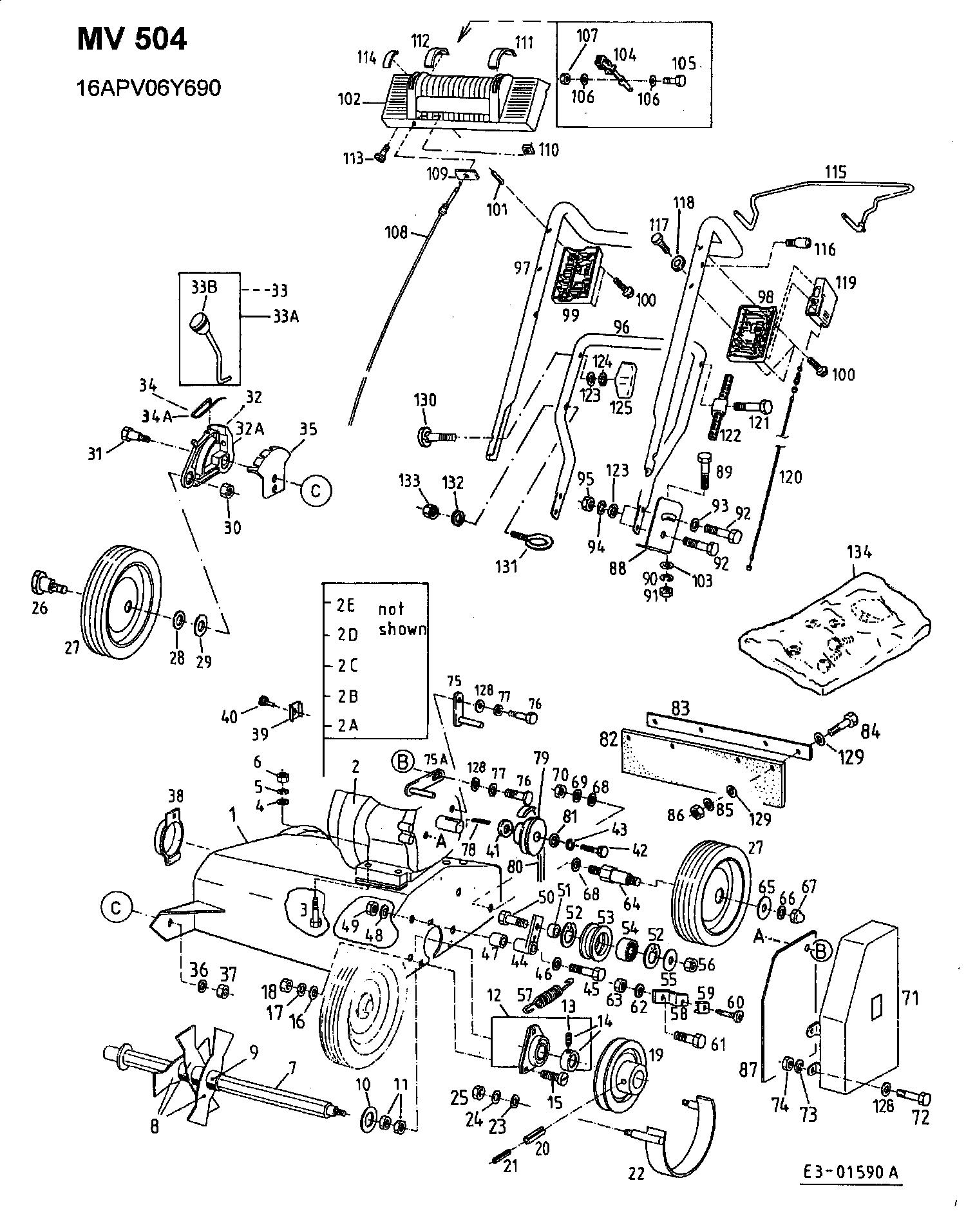

In der Skizze sind die Teile mit einer Zahl gekennzeichnet. Diese finden Sie in der Tabelle wieder und können so das Ersatzteil aus der Tabelle auswählen und online kaufen.

	Preis	Bild	kaufen
Ersatzteil
Teil 2C LINSEN-BLECHSCHRAUBE DIN 7981 Art.Nr.: WG-710-1350 Part 2C Screw Article no.: WG-710-1350 Partie 2C VIS Numéro d'article: WG-710-1350	2,84 €
Teil 2E SCHEIBE A4,3 DIN 9021-ST Art.Nr.: WG-736-0697 Part 2E PLAIN WASHER Article no.: WG-736-0697 Partie 2E RONDELLE Numéro d'article: WG-736-0697	2,18 €
Teil 2E SCHEIBE A4,3 DIN 9021-ST Art.Nr.: WG-736-0697 Part 2E PLAIN WASHER Article no.: WG-736-0697 Partie 2E RONDELLE Numéro d'article: WG-736-0697	2,18 €
Teil 4 U-SCHEIBE:8x16x1.6:ISO 7089 Art.Nr.: WG-736-0700 Part 4 WASH:FLAT:8X16X1.6:ISO 7089 Article no.: WG-736-0700 Partie 4 RONDELLE A8.4 DIN 125 Numéro d'article: WG-736-0700	2,37 €
Teil 4 U-SCHEIBE:8x16x1.6:ISO 7089 Art.Nr.: WG-736-0700 Part 4 WASH:FLAT:8X16X1.6:ISO 7089 Article no.: WG-736-0700 Partie 4 RONDELLE A8.4 DIN 125 Numéro d'article: WG-736-0700	2,37 €
Teil 4 U-SCHEIBE:8x16x1.6:ISO 7089 Art.Nr.: WG-736-0700 Part 4 WASH:FLAT:8X16X1.6:ISO 7089 Article no.: WG-736-0700 Partie 4 RONDELLE A8.4 DIN 125 Numéro d'article: WG-736-0700	2,37 €
Teil 4 U-SCHEIBE:8x16x1.6:ISO 7089 Art.Nr.: WG-736-0700 Part 4 WASH:FLAT:8X16X1.6:ISO 7089 Article no.: WG-736-0700 Partie 4 RONDELLE A8.4 DIN 125 Numéro d'article: WG-736-0700	2,37 €
Teil 4 U-SCHEIBE:8x16x1.6:ISO 7089 Art.Nr.: WG-736-0700 Part 4 WASH:FLAT:8X16X1.6:ISO 7089 Article no.: WG-736-0700 Partie 4 RONDELLE A8.4 DIN 125 Numéro d'article: WG-736-0700	2,37 €
Teil 4 U-SCHEIBE:8x16x1.6:ISO 7089 Art.Nr.: WG-736-0700 Part 4 WASH:FLAT:8X16X1.6:ISO 7089 Article no.: WG-736-0700 Partie 4 RONDELLE A8.4 DIN 125 Numéro d'article: WG-736-0700	2,37 €
Teil 4 U-SCHEIBE:8x16x1.6:ISO 7089 Art.Nr.: WG-736-0700 Part 4 WASH:FLAT:8X16X1.6:ISO 7089 Article no.: WG-736-0700 Partie 4 RONDELLE A8.4 DIN 125 Numéro d'article: WG-736-0700	2,37 €
Teil 5 SPERRKANTRING AEHNL. DIN 127 Art.Nr.: WG-24.8195.56 Part 5 SPRING LOCK WASHER/DIA 8 Article no.: WG-24.8195.56 Partie 5 Rondelle d arrÁt Numéro d'article: WG-24.8195.56	2,71 €
Teil 5 SPERRKANTRING AEHNL. DIN 127 Art.Nr.: WG-24.8195.56 Part 5 SPRING LOCK WASHER/DIA 8 Article no.: WG-24.8195.56 Partie 5 Rondelle d arrÁt Numéro d'article: WG-24.8195.56	2,71 €
Teil 5 SPERRKANTRING AEHNL. DIN 127 Art.Nr.: WG-24.8195.56 Part 5 SPRING LOCK WASHER/DIA 8 Article no.: WG-24.8195.56 Partie 5 Rondelle d arrÁt Numéro d'article: WG-24.8195.56	2,71 €
Teil 5 SPERRKANTRING AEHNL. DIN 127 Art.Nr.: WG-24.8195.56 Part 5 SPRING LOCK WASHER/DIA 8 Article no.: WG-24.8195.56 Partie 5 Rondelle d arrÁt Numéro d'article: WG-24.8195.56	2,71 €
Teil 5 SPERRKANTRING AEHNL. DIN 127 Art.Nr.: WG-24.8195.56 Part 5 SPRING LOCK WASHER/DIA 8 Article no.: WG-24.8195.56 Partie 5 Rondelle d arrÁt Numéro d'article: WG-24.8195.56	2,71 €
Teil 5 SPERRKANTRING AEHNL. DIN 127 Art.Nr.: WG-24.8195.56 Part 5 SPRING LOCK WASHER/DIA 8 Article no.: WG-24.8195.56 Partie 5 Rondelle d arrÁt Numéro d'article: WG-24.8195.56	2,71 €
Teil 5 SPERRKANTRING AEHNL. DIN 127 Art.Nr.: WG-24.8195.56 Part 5 SPRING LOCK WASHER/DIA 8 Article no.: WG-24.8195.56 Partie 5 Rondelle d arrÁt Numéro d'article: WG-24.8195.56	2,71 €
Teil 6 6KT-MUTTER: M8 DIN 934-8 Art.Nr.: WG-712-0690 Part 6 NUT:HEX:M8-1.25:CL8:DIN 934 Article no.: WG-712-0690 Partie 6 ECROU HEXAGONAL Numéro d'article: WG-712-0690	2,84 €
Teil 6 6KT-MUTTER: M8 DIN 934-8 Art.Nr.: WG-712-0690 Part 6 NUT:HEX:M8-1.25:CL8:DIN 934 Article no.: WG-712-0690 Partie 6 ECROU HEXAGONAL Numéro d'article: WG-712-0690	2,84 €
Teil 6 6KT-MUTTER: M8 DIN 934-8 Art.Nr.: WG-712-0690 Part 6 NUT:HEX:M8-1.25:CL8:DIN 934 Article no.: WG-712-0690 Partie 6 ECROU HEXAGONAL Numéro d'article: WG-712-0690	2,84 €
Teil 6 6KT-MUTTER: M8 DIN 934-8 Art.Nr.: WG-712-0690 Part 6 NUT:HEX:M8-1.25:CL8:DIN 934 Article no.: WG-712-0690 Partie 6 ECROU HEXAGONAL Numéro d'article: WG-712-0690	2,84 €
Teil 6 6KT-MUTTER: M8 DIN 934-8 Art.Nr.: WG-712-0690 Part 6 NUT:HEX:M8-1.25:CL8:DIN 934 Article no.: WG-712-0690 Partie 6 ECROU HEXAGONAL Numéro d'article: WG-712-0690	2,84 €
Teil 6 6KT-MUTTER: M8 DIN 934-8 Art.Nr.: WG-712-0690 Part 6 NUT:HEX:M8-1.25:CL8:DIN 934 Article no.: WG-712-0690 Partie 6 ECROU HEXAGONAL Numéro d'article: WG-712-0690	2,84 €
Teil 6 6KT-MUTTER: M8 DIN 934-8 Art.Nr.: WG-712-0690 Part 6 NUT:HEX:M8-1.25:CL8:DIN 934 Article no.: WG-712-0690 Partie 6 ECROU HEXAGONAL Numéro d'article: WG-712-0690	2,84 €
Teil 8 VERTIKUTIERMESSER S Art.Nr.: WG-079.85.013 Part 8 Blade Article no.: WG-079.85.013 Partie 8 COUTEAU SCARIFICATEUR Numéro d'article: WG-079.85.013	5,56 €
Teil 27 RAD 185 ASN/RG-KOLA 37x12,1-0 Art.Nr.: WG-079.30.972 Part 27 WHEEL Article no.: WG-079.30.972 Partie 27 ROUE Numéro d'article: WG-079.30.972	74,75 €^**
Teil 28 SCHEIBE A8.4 DIN 9021 Art.Nr.: WG-736-0701 Part 28 WASH:FLAT:8.4x24x2.00 DIN 9021 Article no.: WG-736-0701 Partie 28 RONDELLE Numéro d'article: WG-736-0701	3,38 €
Teil 28 SCHEIBE A8.4 DIN 9021 Art.Nr.: WG-736-0701 Part 28 WASH:FLAT:8.4x24x2.00 DIN 9021 Article no.: WG-736-0701 Partie 28 RONDELLE Numéro d'article: WG-736-0701	3,38 €
Teil 32 VERSTELLSTUECK LINKS Art.Nr.: WG-079.29.697 Part 32 Adusting part Article no.: WG-079.29.697 Partie 32 PIECE DE REGLAGE GAUCHE Numéro d'article: WG-079.29.697	25,96 €^**
Teil 32A VERSTELLSTUECK RECHTS Art.Nr.: WG-079.29.696 Part 32A Adusting part Article no.: WG-079.29.696 Partie 32A PIECE DE REGLAGE DROITE Numéro d'article: WG-079.29.696	25,61 €^**
Teil 34 FEDER LINKS Art.Nr.: WG-000.30.307 Part 34 LEFT HARROWING WHEEL SPRING Article no.: WG-000.30.307 Partie 34 RESSORT GAUCHE Numéro d'article: WG-000.30.307	5,43 €
Teil 35 VERSTELLSEGMENT VERZINKT Art.Nr.: WG-079.29.222 Part 35 Adjusting plate Article no.: WG-079.29.222 Partie 35 SECTEUR DE REGLAGE Numéro d'article: WG-079.29.222	10,82 €
Teil 37 S-6KT-MUTTER: M8 DIN 985-8 Art.Nr.: WG-712-0692 Part 37 NUT:HEXLK:M8-1.25 NYLON DIN985 Article no.: WG-712-0692 Partie 37 ECROU HEXAGONAL 24.1426.18 Numéro d'article: WG-712-0692	2,68 €
Teil 39 BOWDENZUGBEFESTIGUNG B&S Art.Nr.: WG-751B221535 Part 39 CLAMP:CASING Article no.: WG-751B221535 Partie 39 FIXATION C¢BLE BOWDEN Numéro d'article: WG-751B221535	3,09 €
Teil 40 6KT-SCHRAUBE:T:#10-32:0.625 Art.Nr.: WG-710-1237 Part 40 SCR:T:#10-32:0.625:HXINDWSH Article no.: WG-710-1237 Partie 40 VIS HEX.:T:#10-32:0.625: Numéro d'article: WG-710-1237	3,09 €
Teil 42 6KT-SCHR.3/8-24:1.25:GR8:STD Art.Nr.: WG-710-0191 Part 42 HHCS:3/8-24:1.25:GR8:STD Article no.: WG-710-0191 Partie 42 VIS HEX. 3/8-24:1.25:GR8:SPEC Numéro d'article: WG-710-0191	6,61 €
Teil 43 FEDERRING B10 DIN 127-FEDERST. Art.Nr.: WG-736-0686 Part 43 LOCK WASHER B10 DIN 127 Article no.: WG-736-0686 Partie 43 BAGUE ELASTIQUE Numéro d'article: WG-736-0686	2,61 €
Teil 46 SCHEIBE:A10.5 DIN 9021-ST Art.Nr.: WG-736-0702 Part 46 WASH:FLAT:10.5IDX30OD:DIN 9021 Article no.: WG-736-0702 Partie 46 RONDELLE Numéro d'article: WG-736-0702	1,26 €
Teil 48 SPERRKANTRING AEHNL. DIN 127 Art.Nr.: WG-24.8195.58 Part 48 Lock washer Article no.: WG-24.8195.58 Partie 48 RONDELLE Numéro d'article: WG-24.8195.58	2,61 €
Teil 56 S-6KT-MUTTER: M10 DIN 985-8 Art.Nr.: WG-712-0637 Part 56 NUT:M10x1.5 DIN 985 NYLOCK Article no.: WG-712-0637 Partie 56 ECROU Numéro d'article: WG-712-0637	2,71 €
Teil 61 6KT-SCHRAUBE:M8x16 DIN 933-8.8 Art.Nr.: WG-710-1376 Part 61 HHCS:M8-1.25:16:DIN 933:CL8.8 Article no.: WG-710-1376 Partie 61 VIS A SIX PANS CREUX Numéro d'article: WG-710-1376	3,14 €
Teil 61 6KT-SCHRAUBE:M8x16 DIN 933-8.8 Art.Nr.: WG-710-1376 Part 61 HHCS:M8-1.25:16:DIN 933:CL8.8 Article no.: WG-710-1376 Partie 61 VIS A SIX PANS CREUX Numéro d'article: WG-710-1376	3,14 €
Teil 65 SCHEIBE A 10,5 DIN 125-St Art.Nr.: WG-736-0692 Part 65 WASH:FLAT:10,5 IDx20 OD DIN125 Article no.: WG-736-0692 Partie 65 RONDELLE Numéro d'article: WG-736-0692	2,56 €
Teil 68 SCHEIBE A15 DIN 125 Art.Nr.: WG-736-0707 Part 68 WASH:FLAT:A 15 DIN 125 Article no.: WG-736-0707 Partie 68 RONDELLE Numéro d'article: WG-736-0707	2,73 €
Teil 72 6KT-SCHRAUBE:M8x20 DIN933-8.8 Art.Nr.: WG-710-1681 Part 72 HHCS:M8-1.25:20.00:GR8.8:STD Article no.: WG-710-1681 Partie 72 VIS ¡ SIX PANS CREUX Numéro d'article: WG-710-1681	2,95 €
Teil 72 6KT-SCHRAUBE:M8x20 DIN933-8.8 Art.Nr.: WG-710-1681 Part 72 HHCS:M8-1.25:20.00:GR8.8:STD Article no.: WG-710-1681 Partie 72 VIS ¡ SIX PANS CREUX Numéro d'article: WG-710-1681	2,95 €
Teil 77 FEDERRING B8 DIN 127-FEDERST. Art.Nr.: WG-736-0649 Part 77 WASHER:LOCK:B8:DIN 12 Article no.: WG-736-0649 Partie 77 RONDELLE GROWER DIN 127 Numéro d'article: WG-736-0649	2,49 €
Teil 78 PASSFEDER 3/16X3/16X.75" Art.Nr.: WG-714-0122 Part 78 KEY-SQ 3/16x.75 Article no.: WG-714-0122 Partie 78 CLAVETTE 3/16X3/16X.75" Numéro d'article: WG-714-0122	11,37 €
Teil 79 KEILRIEMENSCHEIBE KLEIN Art.Nr.: WG-079.85.017 Part 79 Pulley little Article no.: WG-079.85.017 Partie 79 Poulie petit Numéro d'article: WG-079.85.017	53,86 €^**
Teil 80 SPEZIALKEILRIEMEN Art.Nr.: WG-000.75.699 Part 80 V-BELT Article no.: WG-000.75.699 Partie 80 COURROIE SCARIFICATEUR VS504 Numéro d'article: WG-000.75.699	19,14 €
Teil 81 SCHEIBE A10.5 DIN 7349 Art.Nr.: WG-736-0690 Part 81 WASCHER:10.5 DIN 7346 Article no.: WG-736-0690 Partie 81 RONDELLE Numéro d'article: WG-736-0690	3,69 €
Teil 84 6KT-SCHRAUBE:M6x20 DIN 933-8.8 Art.Nr.: WG-710-1753 Part 84 HEX. SCREW:DIN 933-8.8 M6x20mm Article no.: WG-710-1753 Partie 84 VIS Numéro d'article: WG-710-1753	2,30 €
Teil 85 SPERRKANTRING AEHNL. DIN 127 Art.Nr.: WG-24.8195.54 Part 85 Lock washer Article no.: WG-24.8195.54 Partie 85 RONDELLE Numéro d'article: WG-24.8195.54	2,33 €
Teil 86 6KT-MUTTER: M6 DIN 934-8 Art.Nr.: WG-712-0689 Part 86 NUT:HEX:M6-1:DIN 934 Article no.: WG-712-0689 Partie 86 ECROU HEXAGONAL Numéro d'article: WG-712-0689	1,77 €
Teil 100 PLASTITE-SCHRAUBE VERZINKT Art.Nr.: WG-000.02.457 Part 100 Screw Article no.: WG-000.02.457 Partie 100 Vis Numéro d'article: WG-000.02.457	2,56 €
Teil 106 SCHEIBE A5.3 DIN 9021-St Art.Nr.: WG-736-0661 Part 106 WASHER A 5,3 DIN 9021 Article no.: WG-736-0661 Partie 106 RONDELLE Numéro d'article: WG-736-0661	2,73 €
Teil 107 S-6KT-MUTTER: M5 DIN 985-8 Art.Nr.: WG-712-0675 Part 107 NUT:HEX:M5 x.80:DIN 985 Article no.: WG-712-0675 Partie 107 ECROU Numéro d'article: WG-712-0675	3,14 €
Teil 108 BOWDENZUG VOLLST. Art.Nr.: WG-079.12.670 Zur Zeit nicht lieferbar Part 108 BOWDEN CABLE Article no.: WG-079.12.670 currently not available Partie 108 C¢BLE BOWDEN Numéro d'article: WG-079.12.670 actuellement indisponible
Teil 124 FÄCHERSCHEIBE:M8:EXT:DIN 6798 Art.Nr.: WG-736-0689 Part 124 WASH:LOCK:M8:EXT:DIN 6798 Article no.: WG-736-0689 Partie 124 RONDELLE A DENTS CHEVAUCHANTES Numéro d'article: WG-736-0689	2,95 €
Teil 125 FLUEGELMUTTER:M8 SCHWARZ Art.Nr.: WG-000.02.377 Part 125 WING NUT Article no.: WG-000.02.377 Partie 125 ÜCROU PAPILLON Numéro d'article: WG-000.02.377	5,12 €
Teil 129 SCHEIBE:6.4X12X1.6:DIN125 Art.Nr.: WG-736-0668 Part 129 WASH:FLAT:6.4X12X1.6:DIN125 Article no.: WG-736-0668 Partie 129 RONDELLE Numéro d'article: WG-736-0668	1,26 €
Teil 129 SCHEIBE:6.4X12X1.6:DIN125 Art.Nr.: WG-736-0668 Part 129 WASH:FLAT:6.4X12X1.6:DIN125 Article no.: WG-736-0668 Partie 129 RONDELLE Numéro d'article: WG-736-0668	1,26 €
Teil 131 STARTERHALTER -LT- Art.Nr.: WG-782-7627 Part 131 BOLT:EYE:M6 Article no.: WG-782-7627 Partie 131 ARRET DE LANCEUR Numéro d'article: WG-782-7627	6,26 €
Teil 133 S-6KT-MUTTER: M6 DIN 985-8 Art.Nr.: WG-712-0691 Part 133 NUT:HEXLK:M6-1:NYLON:DIN 985 Article no.: WG-712-0691 Partie 133 ECROU HEXAGONAL Numéro d'article: WG-712-0691	2,68 €

inkl. 19 % MwSt. Steuer-Info
zzgl. Versandkosten

Lieferzeit: 3-10 Werktage*

In den Warenkorb

Anfrage zum Artikel

Wenn Sie Hilfe zu einer Störung Ihres MTD Gerätes benötigen, nehmen Sie einfach Kontakt zu uns auf. Sie können gerne auch eine Nachricht per WhatsApp an 0152 560 383 53 senden. Wir helfen Ihnen gerne!

Alle aufgelisteten Ersatzteile sind original MTD Ersatzteile.

Alle Artikel aus der Kategorie Ersatzteile Gutbrod Motorvertikutierer MV 504 Typ: 16APV06Y690 (2002)

Bitte beachten Sie, dass Elektro MTD Ersatzteile nur von Elektrofachkräften nach Vorgabe des Herstellers unter Berücksichtigung der gesetzlichen Vorschriften ersetzt werden dürfen.

Info zu GPSR: Stanley Black & Decker Deutschland GmbH Black-&-Decker-Strasse 40, 65510 Idstein support@blackanddecker.de

Ersatzteilzeichnung als Pdf hier klicken...
